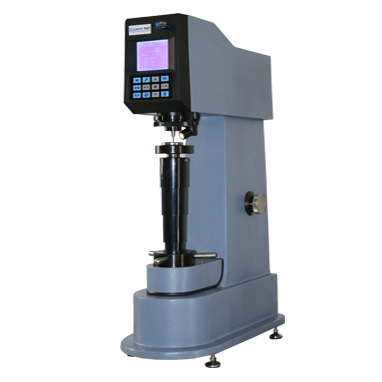

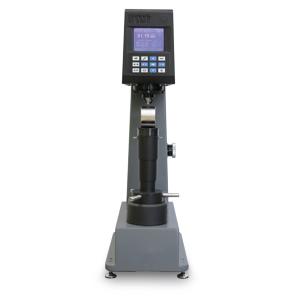

574型 高精度精密全洛氏硬度计（数显洛氏、表面洛氏、塑料洛氏）



 产品简介   Product introduction

---

574型 高精度精密全洛氏硬度计（数显洛氏、表面洛氏、塑料洛氏），洛氏硬度测试方法可以快速、可靠的测定各种金属，合金，小型精密部件，线材，塑料等各种试样的硬度，洛氏硬度标尺可覆盖从较软的材料到较硬的钢材的硬度测试。可靠的砝码加载洛氏硬度计，具有普通洛氏和表面洛氏标尺。是钢材，铜，铸铁，薄型材料，硬质合金，同时也是表面硬化材料硬度测试的更好选择。

574型 高精度精密全洛氏硬度计（数显洛氏、表面洛氏、塑料洛氏），性能稳定可靠，拥有所有普通洛氏硬度标尺（60，100，150Kgf总试验力）和表面洛氏硬度标尺（15，30，45Kgf总试验力），能够满足不同洛氏硬度测试的要求。本洛氏硬度计采用专业化的工业设计，人性化的LCD操作面板外观新颖，操作简单，内置USB接口可方便地将数据导入 Microsoft? Excel?或其他应用程序。574型 高精度精密全洛氏硬度计（数显洛氏、表面洛氏、塑料洛氏）配备了先进的自动刹车系统保证初试验力精确加载，高精密的 深度测量系统确保了硬度测试结果的高精确性和重复性。质量上乘，结构坚固耐用并具备同级别产品中重复性和再现性（GR&R）。

本机试验操作简单，测量迅速，可在指示表上直接读取硬度值，工作效率高，成为常用的硬度试验方法之一。由于试验力较小，压痕也小，特别是表面洛氏硬度试验的压痕更小，对大多数工件的使用无影响，可直接测试成品工件，初试验力的采用，使得试样表面轻微的不平度对硬度值的影响较小，因此，此仪器非常适于在工厂使用，适于对成批加工的成品或半成品工件进行逐件检测，该试验方法对测量操作的要求不高，非专业人员容易掌握。

574型 高精度精密全洛氏硬度计（数显洛氏、表面洛氏、塑料洛氏）共有6级试验力，洛氏、表面洛氏、塑料洛氏三种试验方法可供用户选择能满足用户多种测试需要。洛氏硬度测试时采用自动刹车系统，测试硬度简单方便。测量完成后由液晶屏直接读数，方便直观。数据保存U盘或直接通过数据线传输至电脑；试验力的加载、保持、传感器的计数全部采用全自动控制，加卸载时间可以自行控制。此款机器灵敏性高，重复精度好，广泛用于生产线和实验室。

 应用范围   Applications

---

普通洛氏硬度：钢，铜，铸铁，热处理件，锻件；

表面洛氏硬度：烧结碳化物, 薄钢板，热处理件；

全洛氏（洛氏、表面洛氏、塑料洛氏）：钢，铜，铸铁，薄型材料，热处理件，有色金属，锻件；

 工作环境   Work environment

---

1、在室温10~35℃的范围内；

2、在稳固的基础上水平安装；

3、在无震动的环境中；

4、周围无腐蚀性介质；

5、室内相对湿度不大于65%；

 工作原理   Working principle

---

洛氏硬度的试验原理：用金刚石圆锥体压头或一定直径的钢球压头，在初试验力F0 和主试验力F1 先后作用下，压入试样表面，保持一定时间，卸除主试验力，保留初试验力，此时的压入深度为h1，在初试验力作用下的压入深度为 h0，它们之差e(h1—h0)来表示压痕深度的永久增量。每压入0.002mm为一个洛氏硬度单位。（图1）

洛氏硬度的计算公式：HRA、C=100—(e/0.002)

                              HRB=130—(e/0.002)

 性能特点   Performance characteristics

---

1、专为出口机型设计，测量精度、稳定性、重复性、整机刚性和装配工艺远高于国产机型；

2、机身采用一体铸造成型，稳固、耐用、无变形、承受力大；

3、机壁厚度高达12mm，机身净重超过110公斤；

4、本机采用德国海德汉高精度长度计，测量精度、使用寿命远高于同类机型；

5、齿轮、变荷手轮、升降机构等大部分零部件均采用金属材质，使用寿命更长；

6、自主油漆喷涂技术，高档金属漆，其它家为喷塑或者椐纹漆；

7、精度符合以下标准：ASTM E18, ASTM D785, ASTM B294, ISO 6508, JIS Z2245, GB/T 230；

8、整机采用电动加荷、卸荷、保荷，测试过程无需人工施加试验力；

9、外置式试验力选择旋钮，操作简单；

10、测试空间大，可允许放置较大的试样，最大测量高度可达280mm；

11、标准配置齐全，可满足所有标尺的测试要求；

12、数字控制试验力保持时间，保持时间任意可调；

13、试验力加载采用驱动传感器永磁无刷直流电机，试验力施加精度远高于原始砝码加载方式；

14、数据显示可通过大屏幕液晶LCD数字动态显示完整测量过程；

15、数据输出可通过USB端口保存至U盘； 或通过RS232连接线输出至电脑端；

16、本机集洛氏、表面洛氏、塑料洛氏等多种测量于一身；多种洛氏硬度测量标尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HRL、HRM、HRP、HRR、HRS、HRV、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HR15W、HR30W、HR45W、HR15X、HR30X、HR45X、HR15Y、HR30Y、HR45Y；

 技术指标   Technical indicators

---

	574型 高精度精密全洛氏硬度计（数显洛氏、表面洛氏、塑料洛氏）
测试范围	普通洛氏、表面洛氏、塑料洛氏
硬度标尺	A,B, C, D, E, F, G, H, K, L, M, P, R, S, V, 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y
初试验力	3, 10 Kg  (29.42, 98.07 N)
总试验力	15, 30, 45, 60, 100, 150 Kg (147.1, 294.2, 441.3, 588.4, 980.7, 1471 N)
试验力加载方式	24V驱动传感器永磁无刷直流电机
保压时间	初试验力保持时间: 0.1 - 50.0 s 主试验力保持时间: 1.0 - 50.0 s 弹性恢复时间: 0.2 - 50.0 s
试件最大允许高度	280 mm ，安装夹具可能减小最大使用高度
加卸载方式	自动（手动加载初试验力后，自动加载主试验力，自动保压，自动卸载，自动测量，具有初试验力自动刹车功能）
照明方式	可调节的 LED
执行标准	符合以下标准：ASTM E18, ASTM D785, ASTM B294, ISO 6508, JIS Z2245, GB/T 230
转换标尺	符合以下标准：ASTM E140, ISO 18265, DIN 50150, GB T1172 ，可同时转化4种标尺
数据显示	大屏幕液晶LCD数字显示
界面语言	汉语（简体中文）；可定制其他语言
深度读数	德国海德汉ST1288长度计
数据输出	USB 及RS-232输出（USB端口保存至U盘； 通过RS232连接线输出至电脑端）
分辨率	0.1 or 0.01 HR (可选)
测试深度	最大测试高度：280 mm；压头中心距机身距离：160 mm
机器尺寸	高: 900 mm；宽: 290 mm；长: 580 mm；
最大承载试样	100 Kg (220 lb)
机器自重	120 Kg (165 lb)
电源	100 - 240V AC 60/50 Hz
使用范围	钢，铜，铸铁，薄型材料，热处理件，锻件

 标准配置   Standard configuration

---

1、洛氏硬度计 主机

2、金刚石洛氏压头

3、φ1.5875mm球压头

4、大平试台

5、中平试台、

6、“V”型试台

7、标准洛氏硬度块：HRC高、低

8、标准砝码

9、防尘塑料罩

10、电源线

11、产品使用说明书

12、产品合格证书

 选配附件   Optional accessories

---

洛氏硬度计附件可被应用于各种不同类型和形状的试样，试台和夹具在试验力加载过程中支撑试样以保证得到精确地测试结果，由于洛氏硬度采用深度测量原理试样支撑在洛氏测试中起到关键作用，测试过程中试样任何移动都会传递到压头和深度测量系统，进而导致示值误差。根据洛氏测试原理（1个普通洛氏单位等于0.002mm或0.00008inch）发生0.001英寸的位移就能引起10个洛氏单位误差。支撑夹具的选择必须与试样形状、尺寸项匹配提供良好的支撑。

圆形试台

圆形试台适用于滚珠或其它圆形试样的硬度测试。试台凹面确保球形试样与压头保持水平，试样直径可覆盖1/16 - 1 in (1.5 -25.4 mm)。

圆柱形试台

圆柱形试台可满足圆柱形试样的直径范围2 - 8 in (50 - 203 mm)。

点型试台

点型试台适用于具有最小接触面要求的小零件和薄片硬度测试。该试台可安装在Wilson Hardness早期型号以及当前的R574和2000系列洛氏硬度计上。

574弹性保护套

弹性保护套用于硬度测试过程中对试样的固定，574弹性保护套在测试前和未加载试验力情况下可施加60 kgf (132 lbs)左右的力固定试样，这样可保证测试过程中固定在弹性保护套和试台之间的试样不发生任何位移。
