自准直仪附件/配件
1、 二维可调底座
二维调整底座与本自准直仪配合使用，可在水平和俯仰独立大范围精密调整，并提供标准三脚架安装接口。
■ 配合本系列准直仪使用
■ 中心高度：105mm
■ 调整范围：水平和垂直各±3°
■ 安装孔：2×φ8mm + 1个1/4安装孔
■ 提供三脚架接口
■ 底座尺寸：164mm(L) X 111mm(W)
■ 配合全系列准直仪使用
■ 中心高：82.5mm
■ 底座尺寸：130(L)×90(W) mm
■ 安装孔：无
■ 角度调整范围：水平及垂直各±3°

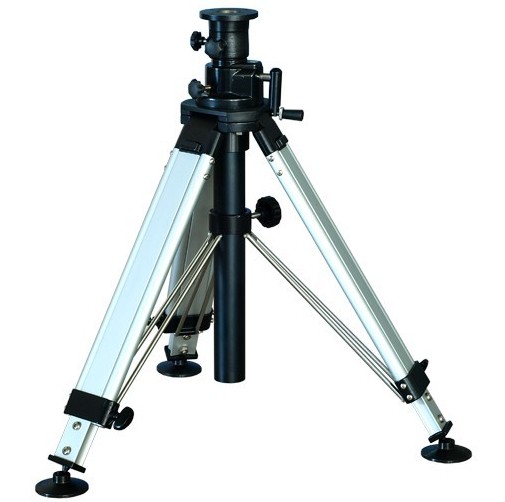

2、 专用三脚架
专用三脚架专为本自准直仪系列产品设计，具有稳定度高，调整范围大的特点，可配合全系列自准直仪产品使用。
■ 调整范围：712mm-1500mm
■ 自重：3.30kg
■ 承重：8kg

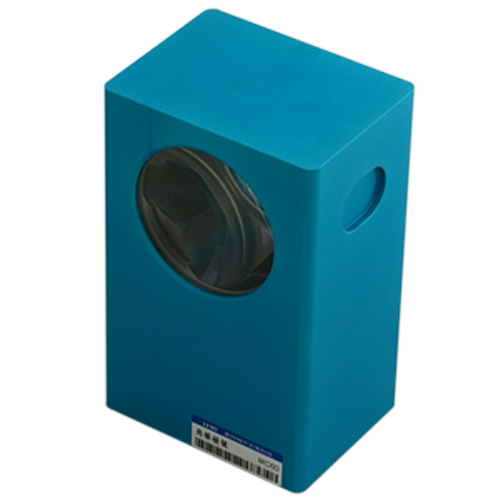

3、专用角锥棱镜
角锥棱镜适用于全系列光电自准直仪，由于角锥棱镜的特点，可配合自准直仪快速建立光轴参考基准，完成对光轴上其它光学元件的安装校准和检测。
■ 3”回像精度；
■ 60mm有效口径；

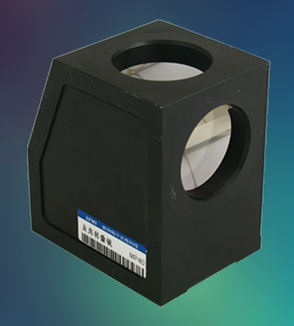

4、直角转换镜
直角转像镜用于光轴在一个方向的90°旋转，配合自准直仪系列产品使用，可用于垂直度、平行度测量应用及光学检测用途。
■ 40mm有效口径；
■ 15角秒转像精度；
5、高精度精密旋转台
■ 台面尺寸：?100mm；
■ 高度：88mm；
■ 具有三点式调平结构；
■ 旋转轴可锁紧；
6、无线遥控器
7、高精度微调转台
■ 工作台面直径：Ф125mm；
■ 高度：75mm；
■ 回转精度：2”
8、二维可调反光镜
■ 配合全系列准直仪使用；
■ 中心高：105mm；
■ 有效口径：Ф100mm；
■ 平整度：优于λ/8（λ=630nm）；
■ 水平和俯仰各6°调整范围；

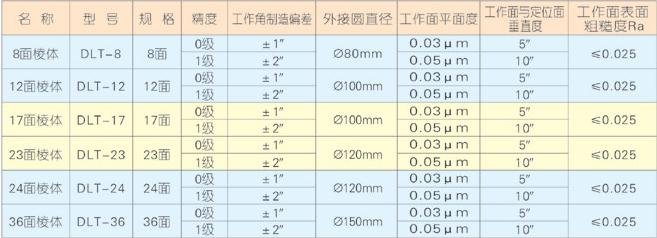

9、金属多面棱体
正多面棱体是一种高精度角度标准器具。它主要用于检定光学分度头、分度台、测角仪等圆分度仪器的分度误差，在高精度的机械加工中或测量中也可以作为角度的定位基准。随着圆分度技术的发展，正多面棱体已从单一的偶数面（如12、24面等），发展到具有综合功能的奇数面（如17、23面等），前者的工作角为整度数，它用于检定圆分度器具轴系的大周期误差，还可以进行对径测量；而后者的工作角为非整度数，它可以综合检定圆分度器具轴系的大周期误差和测微器的小周期误差，能较正确地确定圆分度器具的不确定度。用户可根据工作需要，从4面到72面，自由选用您需要的棱体。
棱 体 面 数
外接圆直径
4、5、6、8
φ80
12、17
φ100
23、24
φ120
36
φ150
棱体厚度： 17mm
回转中心孔径： φ25mm
材 料： GCr15
硬 度： HRC62—65
工作面平面度： 0级：0.03um；1级：0.05um；2级：0.1um
工作面对基准面的垂直度： 0级：5″；1级：10″；2级：20″
工作面表面粗糙度： Ra≤0.025um
上表面与基准面平行度： 2um
工作角偏差： 0级：±1″ 1级：±2″ 2级：±5″
工作角测量不确定度： 0级：0.2″ 1级：0.5″ 2级：1.0″
工作面有效工作面积： S≥φ15mm的圆面积
10、激光快速找准器（自准直仪长距离检测）
激光找准器，辅助自准直仪长距离找像
■ 找准精度：100”；
■ 供电：+5V直流

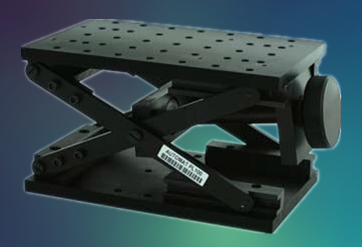

11、高精度升降台
■ 台面尺寸：200(L)×120(W) mm；
■ 行程：100mm；
■ 分辨率：0.01mm；
■ 负载：10KG
12、标准反光镜
■ 配合全系列准直仪使用；
■ 中心高：42mm、82mm、107mm；
■ 有效口径：Ф55mm；
■ 安装孔：3×Ф4mm；
■ 平整度：优于λ/8（λ=630nm）

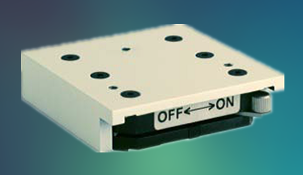

13、反光镜磁性底座
■ 尺寸：80mm(L)×80mm(W) ×22mm（H）；
■ 安装孔：3个（附带磁性吸附开关）
14、基准反光镜
■ 配合全系列准直仪使用；
■ 中心高：40mm；
■ 有效口径：Ф55mm；
■ 平整度：优于λ/8（λ=630nm）
15、基准反光镜底座
■ 高度：25mm；
■ 尺寸：80(L)×80(W) mm；

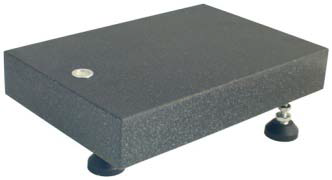

16、高精度稳定台
■ 台面尺寸：500(L)×250(W) mm；
■ 台面平面度：00级；
■ 调整范围：15mm；

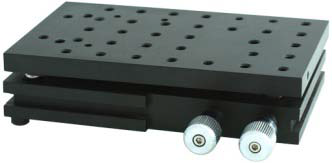

17、多轴倾斜平台
■ 台面尺寸：148(L)×90(W) mm×40mm（H）；
■ 角度调整范围：水平及垂直各±3°；
18、标准检测桥板
■ 跨距：200mm；
■ 中心高：68mm；
