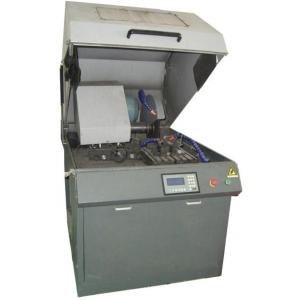

QG-150ZA型 智能型全自动金相试样切割机（150mm）
产品简介 Product introduction
QG-150ZA型 全自动金相试样切割机，是由电子触摸开关控制，通过切割砂轮片和强大冷却系统对试样进行切割，可防止试样的过程中过热而烧坏组织，本机具有自由设备切割速度供，可对不同直径的材料进行切割设定。从而提高了切割工件效率，该机可分手动和自动设定。
QG-150ZA型 全自动金相试样切割机是为满足精确定位切割，多重定位切割而设计的一款立地一体式精密自动金相切割机；采用不锈钢机壳，双层可移动平台，带刻度标尺。分体式双平台双虎钳快速推进设计，利于各种不规则工件的加持。具有切割速度1--25mm/分任意设定 选择，适用于各种材料不同直径的精密取样（切割后的工件不需研磨抛光处理，可直接进行显微硬度测试等检测）。
本机还可以切割不同的试样而对切割速度进行设定，从而提高啦切割试样的质量，该机分手动切割和自动切割，大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相实验必备的制样设备之一。
金相切割机主要用于金相试样的取样，若取样不当，则达不到检验目的，因而选择适合的切割机，对取样工作非常重要。对金相切割机的选型一般以被取样材料的规格大小为参考，如小工件可以选用小切割直径的金相切割机，相对较大的工件可以选用切割范围较大的切割机。根据被取样材质的不同，选配不同的切割片，以便达到理想的取样目的。
性能特点 Performance characteristics
1、主机采用全塑钢机身
2、超大切割室，双向进给切割方式（选配）
3、手动/自动双重切割方式
4、屏显式控制系统，直接选择切割速度
5、自动三通道冷却系统，避免试样块烧
6、实时跟踪显示进刀深度（液晶数显）
7、模式化编程更适合批量切割取样
8、封闭式切割，开机保护功能
9、取样结束切割刀自动复位功能
10、切割时可调整进刀速度，±50%
11、主机、冷却系统一体式
12、工作台X方向移动行程50mm
13、工作台Y向移动行程400mm
14、进刀行程任意设定（0-500mm）
15、机身内置高亮度防水照明系统，有效辅助切割
16、超大方针透明视窗，可随时观察切割动态过程
17、机身内置三重过滤系统，有效过滤切割过程带来的铁屑
18、工作台可根据用户要求定制（超大工作台，双边移动等）
技术指标 Technical indicators
切割室外壳 塑钢（翻盖式） 最大切割直径 100mm（棒材）/150mm（管材） 有效进刀深度 500mm 进刀深度跟踪 液晶数字显示 平台X向移动 50mm 平台Y向移动 400mm 进刀距离 任意设定（0-450mm） 切割片规格 （250-400）X（1.5-3）X32mm 切割方式 全自动/手动 送给方式 自动推进（速度可调）/手动推进 显示方式 液晶屏显动态显示切割指标和切割过程 切割速度 自动控制（速度任意可调，不分档）/手动控制 复位方式 自动/手动 冷却系统 内置循环水冷系统；自动（水冷3通道） 水箱容量 70L 主轴转速 2800r/min 在线调速 ±50%任意调整（切割时可调整进刀速度） 电机功率 7.5KW 机台形式 落地式（立地一体式） 加持台形式 夹具台分左右两边选择切刀口，分体式双层可移动平台 照明系统 高亮度防水照明（内置） 过滤系统 三重过滤装置（内置） 切割台尺寸 300mmX350mm 外形尺寸 1200mmX1000mmX1500mm 电源 380V/50HZ
标准配置 Standard configuration
1、主机 1套
2、砂轮片 1片
3、水管 1根
4、电源线 1只
5、把手 1只
6、冷却系统 1套
7、快速夹具 1套
8、随机文件 1份
选配附件 Optional accessories
A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
产品名称
磨料
规格/mm
备注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
适应切割：普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
适应切割：高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
C、专用型金相切割片：适合切割铜材、铝合金、非铁金属及非金属材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
该系列产品切割硬度分为：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片C系列
SiC
230*0.8-1.5*25-32
切割非铁金属材料（铜 铝 锌 钨 钼 钛 铸铝 钨钼合金 硬质合金等）及非金属脆性材料（玻璃 陶瓷 岩石）。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
