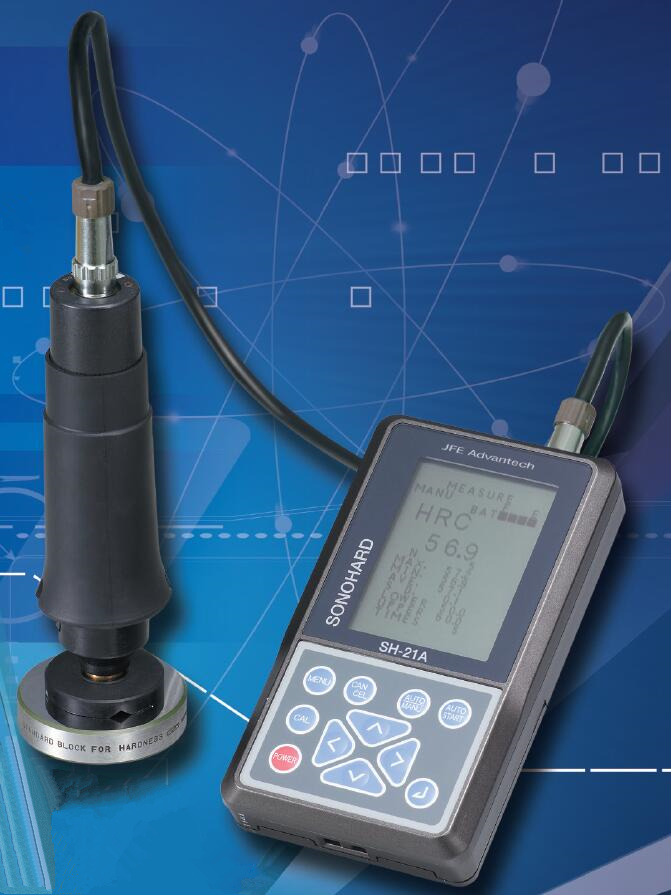

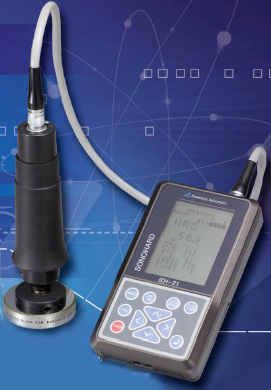

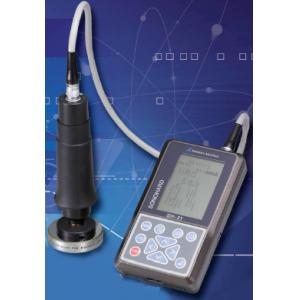

日本川铁JFE SONOHARD SH-21型 便携式超声波硬度计
产品简介 Product introduction
日本川铁JFE SONOHARD SH-21型 便携式超声波硬度计，最适合现场测量。它还具有固定式硬度计的功能，重量轻，携带方便携带便携式硬度计。
JFE SONOHARD SH-21型 便携式超声波硬度计，是一款非常易于使用硬度测量工具，使用其测量时并不需要特别的知识和专业的技术人员便可以测量出硬度值，有四种测量范围可供选择，可直接测量里氏硬度、布氏硬度、洛氏硬度等多种硬度。
日本川铁JFE SONOHARD SH-21型 便携式超声波硬度计，是一种超声硬度计,传统的硬度测试都是通过在表面加压后测量压痕的直径或深度来得得到硬度值,测量烦琐且在被测表面形成较大的压痕.而超声硬度计仅用一个小巧的探头即可在现场快速 、直观的显示硬度值，日本KAWATETSU ADVANTECH公司在硬度计制造业已经积累了将近30年的宝贵经验。

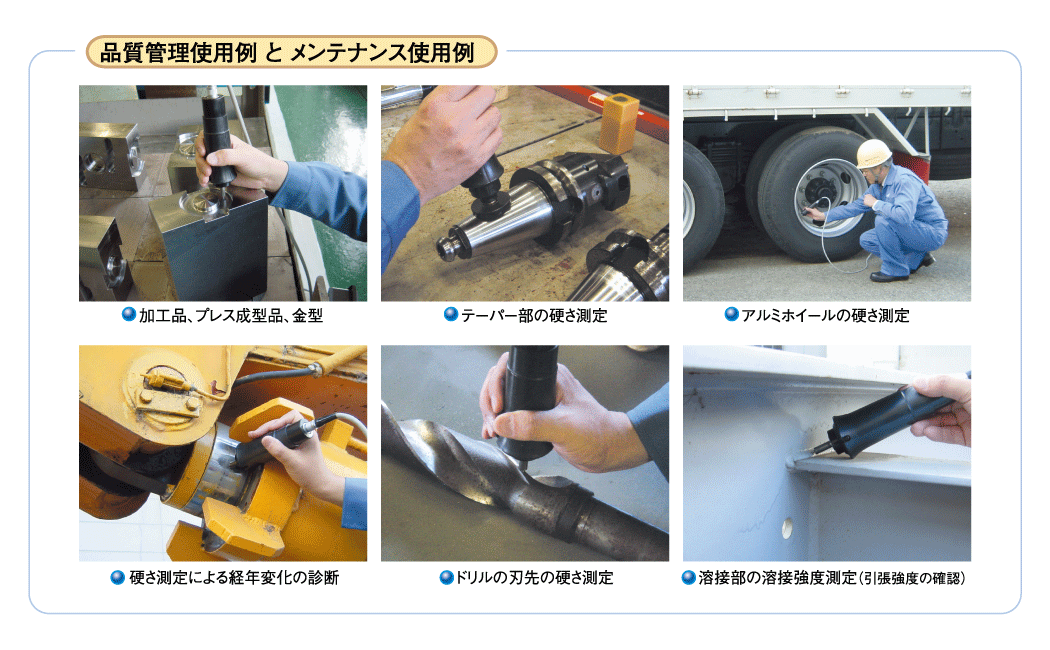

应用范围 Applications
● 评估渗碳，标准淬火和高频淬火值
● 焊接缝隙硬度的测量（坦克，船体，桥梁，铁塔等）
● 齿轮表面的硬度测量（较小的工件）
● 测量的结构强度或硬度设施
● 100 ％在线检测的组成部分（发动机阀门，机架酒吧，曲轴，轴承等）
● 渗碳淬火和感应淬火的测定
● 测量焊接结构（罐，船体，桥梁，钢塔等）的焊缝硬度
● 齿面的齿面（窄部）硬度测量
● 测量由于设备和结构老化引起的强度劣化
● 在线全面检查发动机管道，齿条，曲轴，轴承等零件。
由于它不受测量台材料（木质，钢材，树脂等）或质量的影响，因此无论测量位置如何，都可以使用。
工作原理 Working principle
JFE SONOHARD SH-21A 超声波硬度计不同完全从传统的硬度计。相反测量的大小压痕的试验样品使用显微镜，它使用了一颗钻石，压配有振动棒的压力机测试表面固定负载，然后测量其硬度采用超声波振动和分析其阻尼效应.当振动棒适用于软浮出水面试样具有相同的品质和在一个固定的力量，它使深压痕和会陷入槽。由于这一点，共振频率的增加。相反，它不会锁定在使用时，就很难测试样品和共振频率下降。试验样品的硬度可以计算之间的关系这一偏差和硬度测试。可携带的现场。
性能特点 Performance characteristics
■ 快速测量之需几秒钟便可获取测量结果
■ 携带方便，机体小巧，总重量仅0.8公斤
■ 测量结果不受被测物体背面物体的影响
■ 探头可从上面、侧面、下面等多个方位进行测量，能够测量一些采用普通硬度计难以测量到的场合
■ 易于使用任何操作者都可以轻松使用
■ 内置记忆装置和自动校准装置SH-21具有强大的数据存储功能，最多可存储2000个测量值及10个校准值
■ 可用于测量里氏、布氏、洛氏、维氏硬度
■ 可互换探头，用于不同的表面轮廓，管道，凹表面，齿轮阀等
■ 数字显示，测量快速(只需要几秒钟即可完成测量)，一次测量可以显示HV 、HRC 、HS和HB值
■ 可转换成拉伸强度(N/m2)
■ 超声波振动棒留下的压痕极小(约0.1mm2)，测量结果不受被测物背面物体的影响，可测量非常小的工件(在载荷为2Kgf时，可测量长15mm，宽15mm，厚度为7mm的超小型工件，在载荷为1kgf时甚至能测量更小的工件)，(注：在测量超小型工件时应将工件放在一个尺寸最小为￠50mm*15mm的支撑体上)
■ 用途广泛，可用于测量曲面物体的硬度
■ 数字显示测量值，比较高值及底值并显示结果,显示平均值
■ JFE SONOHARD SH-21A具有强大的数据存储功能，最多可存储2000个测量值及10个校准值
■ 适用于狭窄部分·内部凹槽·内部和外部R部分的淬火硬度测量
探头规格：
型号 SH-21A-J1 SH-21A-J2 SH-21-J4 负载 10 N（约1 kgf） 20 N（约2 kgf） 40 N（约4 kgf） 用途 适用于涂镀层、渗碳层、氮化层的测量 普通常规测量 适用于铸件测量
压痕尺寸和硬度（HV）
● 维氏硬度0.1891×F = / d 2 F：试验力（N），d：压痕（毫米）的对角线长度
或
● 维氏硬度1.85437×P = / d 2 试验力（千克力），d：压痕P对角线长度mm（mm）
■ 在1 kgf的情况下
硬度（HV） 压痕大小（计算值） 压痕深度（计算值） 参考硬度（HRC） 200 0.096毫米 0.014毫米 （11） 400 0.068毫米 0.010毫米 41 800 0.048毫米 0.007毫米 64
■ 在2 kgf的情况下
硬度（HV） 压痕大小（计算值） 压痕深度（计算值） 参考硬度（HRC） 200 0.136毫米 0.019毫米 （11） 400 0.096毫米 0.014毫米 41 800 0.068毫米 0.010毫米 64
技术指标 Technical indicators
1、探头加载：手动、自动可选
2、负载：2kgf
3、测量范围：HV：100～999；
HRC：10～70；
HB：85～550；
HS：20～99.9；
4、测量精度：HV：读数值的±3％HV；
HRC：±1.0HRC；
HB：读数值的±3％HB；
HS：±1.0HS；
5、可测量物体：主要用于钢材的测量，若使用标准测试块也可测量其它材料
6、最小被测物尺寸：15x15mmx7mm
7、测量显示：带背景光的 4位液晶显示
8、数显分辨率：1HV、0.1HRC、1HB、0.1HS、1N/mm2
9、存储：可存储 2000个测量值及10个校准值
10、工作温度：0℃～50℃
11、电源：AC：110V～220V；
DC：Ni-Cd充电电池
12、尺寸：主机：90(W)x50(D)x1170(H)mm
探头：φ40x164mm
13、重量：主机：0.4公斤；
探头：0.4公斤
标准配置 Standard configuration
主机、探头、探头电缆 、充电器 /AC适配器、试块、操作手册、测试报告、手提箱
