honc17
honc17

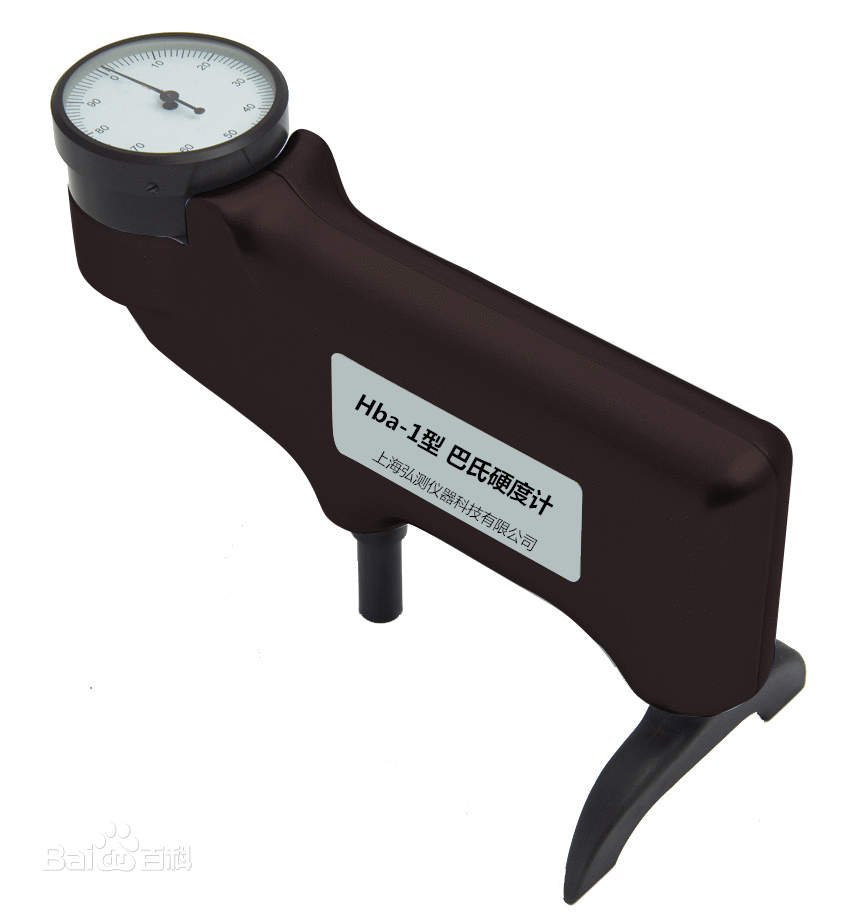

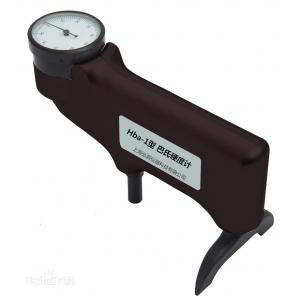

Hba-1型 巴氏硬度计
产品简介 Product introduction
巴氏硬度计（巴克尔硬度计）是一种压痕硬度计，它以特定压头在标准弹簧力的作用下压入试样，以压痕的深度确定试样的硬度。巴氏硬度计有100个刻度，每个刻度代表压入0.0076mm的深度。可测量的材料：铝、铝合金、软金属、塑料、光纤、消防梯、复合材料、橡胶或皮革、玻璃钢等。
应用范围 Applications
巴氏硬度计主要用于测试铝及铝合金。测试铝型材、板材、管材、棒材及铝合金铸件、锻件、机械加工零件，测试超厚铝合金材料及组装后的铝合金制品（例如铝合金门窗、幕墙、消防梯等）。相关标准：ASTM B648《巴柯尔硬度计测量铝合金硬度的试验方法》。
巴氏硬度计的另一主要应用是用于测试玻璃钢（玻璃纤维增强塑料）和硬塑料。大部分玻璃钢制品的产品标准中都要求测试巴氏硬度。相关标准：GB/T3854—2005《增强塑料巴柯尔硬度试验方法》、ASTM D2583—07《巴氏硬度计测量硬塑料压痕硬度的试验方法》。
巴氏硬度计的改进型935—1、936—1可用于测试很软的金属、软塑料、皮革、橡胶、木材等。
工作原理 Working principle
巴氏硬度计（巴柯尔硬度计）是一种压痕式硬度计，它以特定压头在标准弹簧的压力作用下压入试样表面，以压痕的深浅表征试样硬度的高低。巴氏硬度计有100个分度，每个分度单位代表压入0.0076mm的深度。压入越深，读数越高，材料越软。
巴氏硬度公式为：
HBa=100-L/0.0076
式中:HBa—巴氏硬度符号； L —压痕深度（mm）； 0.0076—单位硬度值代表的压痕深度（mm）
性能特点 Performance characteristics
1、一种轻便的压痕式硬度计。
2、 单手操作，无需使用经验，在任何场合，只要伸手可及，均可测试。
3、测量范围宽:从很软的纯铝到特别硬的铝合金均可测试，有效测量范围相当于布氏硬度25~150HBW。
4、应用面广:相当于美国型号934-1型,可用于测试铝及铝合金、铜及铜合金、玻璃钢、硬塑料等。
5、灵敏度高:仪器有100个刻度，灵敏度远高于铝合金行业常用的韦氏硬度计。
6、无需支撑:只接触试样一侧即可测试，无需移动或支撑试样，适于超大、超厚工件及组装件。
7、符合中国标准GB/T3854-2005，美国标准ASTM B648-2000。
技术指标 Technical indicators
1、压针： 26°截头圆锥，端面直径0.157mm
2、量程： 0~100HBa，相当于25~150HBW
3、分辨率： 0.5HBa
4、示值误差：硬度范围42~52HBa ±2HBa
硬度范围84~88HBa ±1HBa
5、重复性误差：硬度范围42~52HBa ±2HBa
硬度范围84~88HBa ±1HBa
6、重量： 0.5kg
7、外观尺寸： 15cm*9cm（长*宽）

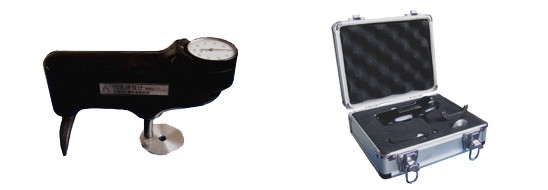

8、铝合金包装箱：21cm*16cm（长*宽）
使用方法 Use
测量硬度时，应将压针尖端与硬度计之脚置于被测表面的同一平面上。为保证读书精确，应确保当前压针尖端周围1.6mm以内没有没有以前压针留下的压痕。对于0.79mm厚度的校正片，不得在两面取得整数。在旧压痕上取得的读数会影响读数精度，因此，应提供充足的合适的校正片。
将硬度计手柄用力并小心的压下，观察指示器读数，注意读数的峰值，对于较软的材料的峰值会有一些下落，这是正常的，是由被试材料的性质决定的。作为一般规则，推荐的测量次数应该随着被测材料的变软而增加。
压针必须保持与式样表面垂直。为保证垂直，硬度计的支脚必须与压针尖端在同一平面上。支脚的两个平面必须接粗同一表面。不同规则的样式应安装在一个卡具内以保证维持垂直。对于扁平形状的物体，可在硬度计壳体与支脚间适当加垫以适应式样的厚度。如果压针与表面不垂直，则读数就不准确。
保养维护 Maintenance
硬度计是精密仪器，在任何时候手持时多要小心。硬度计显示器的指针在不使用时应指示“0”。
压针的尖端被精确地加工到非常小的尺寸，使用时非常小心，防止损坏。在压针与被测表面接触时要避免滑动或擦伤，如果压针损坏则应更换。
注意事项 Precautions
不要尝试将已损坏的压针重新打磨！压针的结构尺寸决定了读数的精度，如重新打磨会产生误差。为检查压针的状态，首先应目视检查是否损坏，然后将硬度计置于一个硬而平的表面上，在压针下放置适当的校正片，小心平稳的压下硬度计的手柄，避免压针滑向一边，指示器上的读数应在校正片标示值的范围内。如果不是，应参见下面的校正步骤校正硬度计。
劲爆优惠，触手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
