honc17
honc17

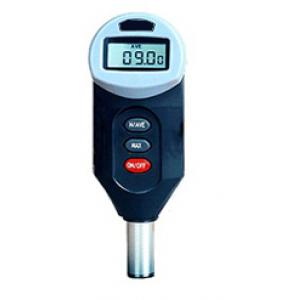

TH200/210/230型 高精度数显型邵氏硬度计
单机 支架
产品简介 Product introduction
TH200为数显邵氏A型橡胶硬度计。它适用于塑料（如薄膜、医疗器具等）、合成橡胶（如密封件、轮胎、胶辊、胶管/带、电线电缆、减振器等）及其它相关化工制品的硬度测量。
TH210为数显邵氏D型硬度计。它适用于硬塑料（如热塑性塑料、硬树脂、尼龙和有机玻璃等）、硬橡胶及其它相关化工制品（如防腐材料、阻燃材料、油漆涂料等）的硬度测量。
TH230为数显邵氏C型微孔材料硬度计，是测定压缩率为50%时应力为0.5kg/cm2以上的含有发泡济制成的橡塑微孔材料硬度。
性能特点 Performance characteristics
1、具有最大值锁存、平均值自动计算及欠压报警功能；
2、与本机携带的本公司RS232通讯电缆连接和通讯软件，能与计算机进行数据通讯；
3、具有自动关机功能；
4、与邵氏硬度测试台连接后能进行更高精度的测量；
5、电源：3×1.55V扣式电池 4.5V交直流电源适配器；
6、选购件：TH-FJ系列硬度计测试架；
7、选购件：RS232通讯电缆连接和通讯软件后可以连接电脑；
技术指标 Technical indicators
序号
型号
TH200
TH210
TH230
1
测量范围
0-100HA
0-100HD
0-100HW
2
分辨率
0.1HA
0.1HD
0.1HW
3
通讯接口
带RS232接口
带RS232接口
带RS232接口
4
测量误差
在20-90HA内，误差≤±1HA
在20-90HD内，误差≤±1HD
在20-90HW内，误差≤±1HW
5
环境温度
0-40℃
0-40℃
0-40℃
6
电源
3×1.55V扣式电池4.5V交直流电源适配器
3×1.55V扣式电池4.5V交直流电源适配器
3×1.55V扣式电池4.5V交直流电源适配器
7
外型尺寸
173×56×42mm
173×56×42mm
173×56×42mm
8
重量
233g
233g
233g
使用方法 Use
把试样放置在坚固的平面上，拿住硬度计，压足中孔的压针距离试块边缘至少12mm，平稳地把压足压在试样上，不能有任何振动，并保持压足平行于试样表面，以使压针垂直地压入试样，所施加的力要刚好足以使压足和试样完全接触，除另有规定，必须在压足和试样完全按触后1秒内读数，如果是其他间隔时间读数则必须说明，在试样相距至少6mm的不同位置测量硬度值5次，取其平均值。
注意事项 Precautions
⑴、测定前应检查硬度计的指针在自由状态下应指向零位。如指针量偏离零位时，可以松动右上角压紧螺钉，转动表面，对准零位。然后将硬度计压在玻璃板上，压针端面与压足底面紧密接触于玻璃板上时，指针应指向100+/-1HA，如不指向100+/-1HA时，可轻微按动压针几次，如仍不指100+/-1HA时，则此硬度计不能使用。如在邵氏硬度计测试机架上使用时，可拨动手柄，使工作台上升至定荷砝码抬起，使压针端面与压足平面紧密接触于玻璃工作台时，指针应指向100+/-1HA。如不指100+/-1HA时， 可调整工作台平面的调节螺钉，若调整后指针仍不指100+/-1HA时，最好送生产单位调整为宜。
⑵、橡胶的试样及试验温度要求； ①、橡胶的试样厚度不小于6mm，宽度不小于15mm，长度不小于35mm，试样厚度不足6mm时，可用同样胶片重叠测定，但不超过3层。并要求胶片上下平行。 ②、检定时室温为23℃±5℃，检定前硬度计在此温度下至少存放1小时。
⑶、塑料试样及试验温度要求； ①、塑料试样为正方形，边长50mm、厚度6mm。也允许采用50×15mm的试样。 ②、在可能的情况下，试样在测试前应按照GB/T2941-1991规定在实验室标准温度下进行调节。比对试验或系列试验必须在相同温度下进行。
⑷、橡胶及塑料试样表面均应光滑、平整、不应有机械损伤及杂质等缺陷。
⑸、硬度计使用35000次后，建议每使用10000次左右按GB531规定检查弹簧压力与指针刻度关系及压针端部的形状尺寸。
⑹、硬度计使用完毕后，装入仪器盒或仪器箱内，放置干燥处，防止受潮。
⑺、定荷测定架上的升降小轴和工作台底部，请注意经常揩擦干净，涂少量防锈油，以防生锈。
⑻、使用邵氏硬度计时，当A型硬度计示值低于10HA时是不准确的，测量结果不能使用。A型硬度计测量值超出90HA时推荐使用D型硬度计。
劲爆优惠，触手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
