轮廓仪附件/粗糙度仪附件

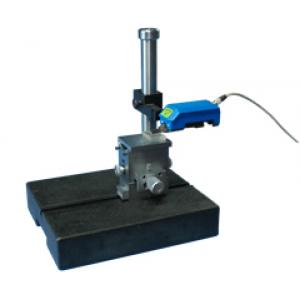

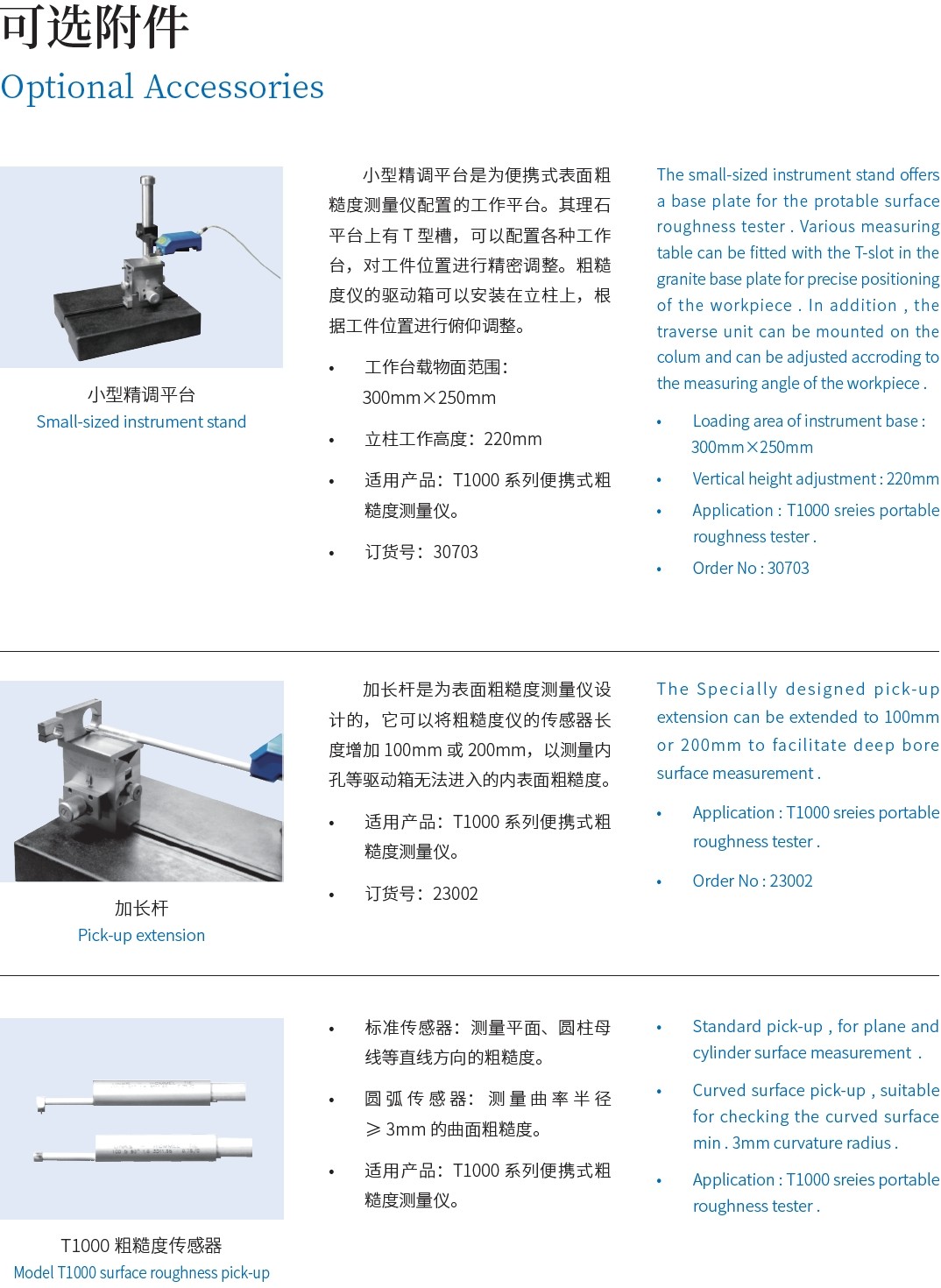

小型精调平台：
小型精调平台是为便携式表面粗糙度测量仪配置的工作平台。其理石平台上有T型槽，可以配置各种工作台，对工件位置进行精密调整。粗糙度仪的驱动箱可以安装在立柱上，根据工件位置进行俯仰调整。
● 工作台载物面范围：300mm×250mm大理石平台；
● 立柱工作高度：220mm；
● 适用产品：便携式表面粗糙度测量仪。
加长杆：
加长杆是为表面粗糙度测量仪设计的，它可以将粗糙度仪的传感器长度增加100mm或200mm，以测量内孔等驱动箱无法进入的内表面粗糙度。● 适用产品：T1000系列便携式表面粗糙度测量仪
T1000粗糙度传感器：
● 标准传感器：测量平面、圆柱母线等直线方向的粗糙度；
● 圆弧传感器：测量曲率半径≥3mm的曲面粗糙度；
● 深槽传感器：测量宽度≥5mm，深度≤15mm的沟槽底部粗糙度；
● 齿面传感器：测量模数≥2mm的齿面粗糙度；
● 适用产品：T1000系列便携式表面粗糙度测量仪。
粗糙度传感器：
● 标准传感器：测量平面、圆柱母线等直线方向的粗糙度；
● 深槽传感器：测量深度≤10mm，宽度≥3mm的沟槽底部粗糙度；
● 圆弧传感器：测量曲率半径≥3mm的曲面粗糙度；
● 刚性传感器：测量直接轮廓、直线度，以及沟槽等不适合有导头传感器的粗糙度测量场合（不适用于2205型表面粗糙度测量仪）；
● 小孔传感器：测量内径≥6mm的内孔表面粗糙度；
● 适用产品：2205型、2205A型、2206B型、2207型表面粗糙度测量仪、2302A型表面轮廓测量仪。
多功能V型块：
多功能V型块在四个工作面上共有五个V型槽，可用于轴类件和圆形工件定位夹紧。● 可夹紧工件直径3.5至150mm
● V型块尺寸：60×60×30(mm)
● V型槽角度；90°、120°
● 适用产品：所有轮廓测量仪和粗糙度测量仪
角度校准器具：
表面校准器具是用于轮廓仪角度测量中精度校准及补偿的标准器具。● 尺寸：50×50×6(mm)
● 适用产品：2301A、2302A、2303、2305
标准球校准器具：
标准球校准器具由一个标称直径为50±2mm的玻璃球和一个球座组成，用来校准表面形状测量仪的圆弧半径测量误差。
● 标准球球度最大允许误差：±1μm。
● 适用产品：2301A、2302A、2303、2305

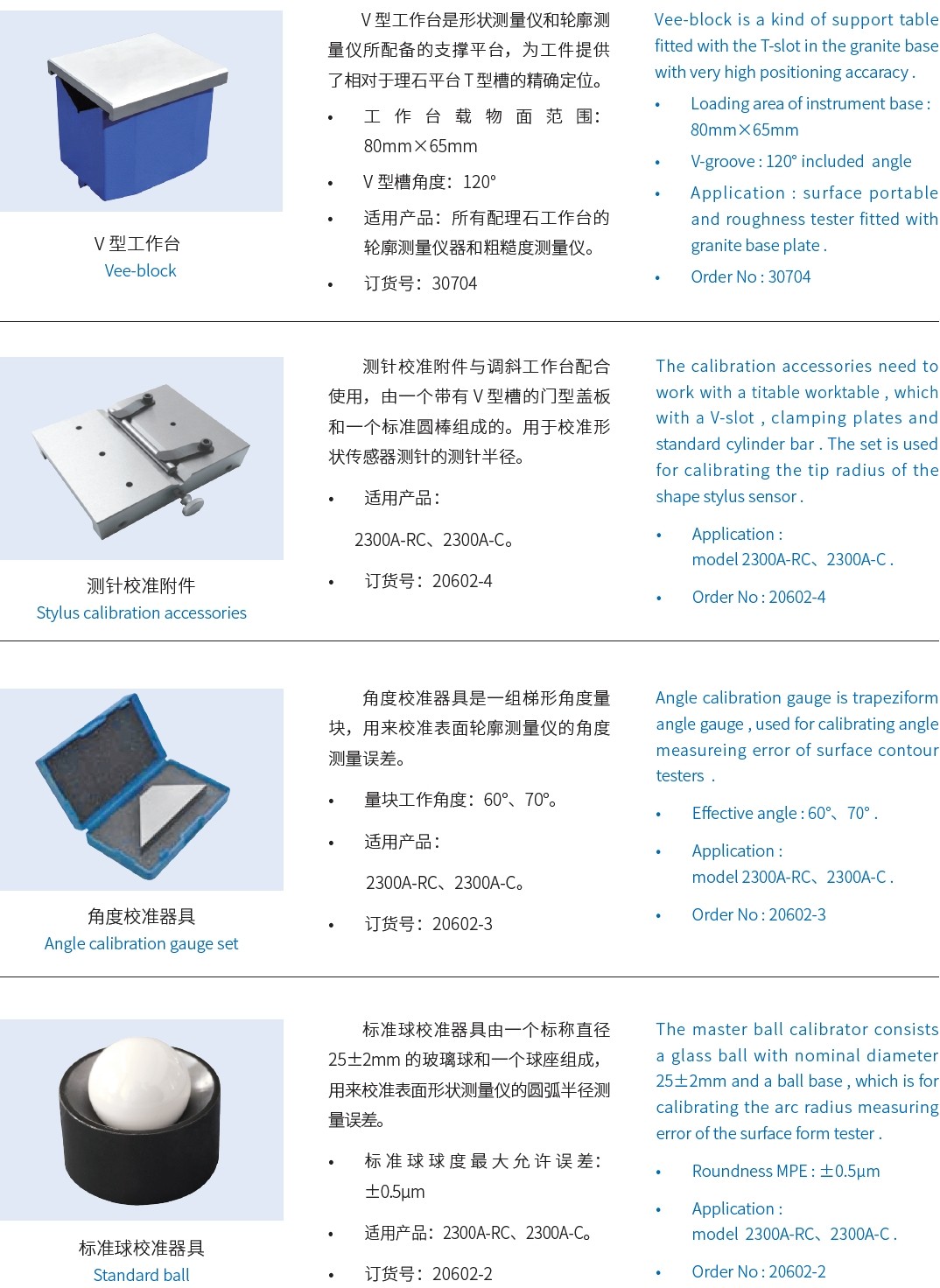

V型工作台：
V型工作台是形状测量仪和轮廓测量仪所配备的支承平台，为工件提供了相对于理石平台T型槽的精确定位。● 工作台载物面范围：80mm*65mm；
● V型槽角度：120°。
● 适用产品：所有配理石工作台的轮廓测量仪和粗糙度测量仪。

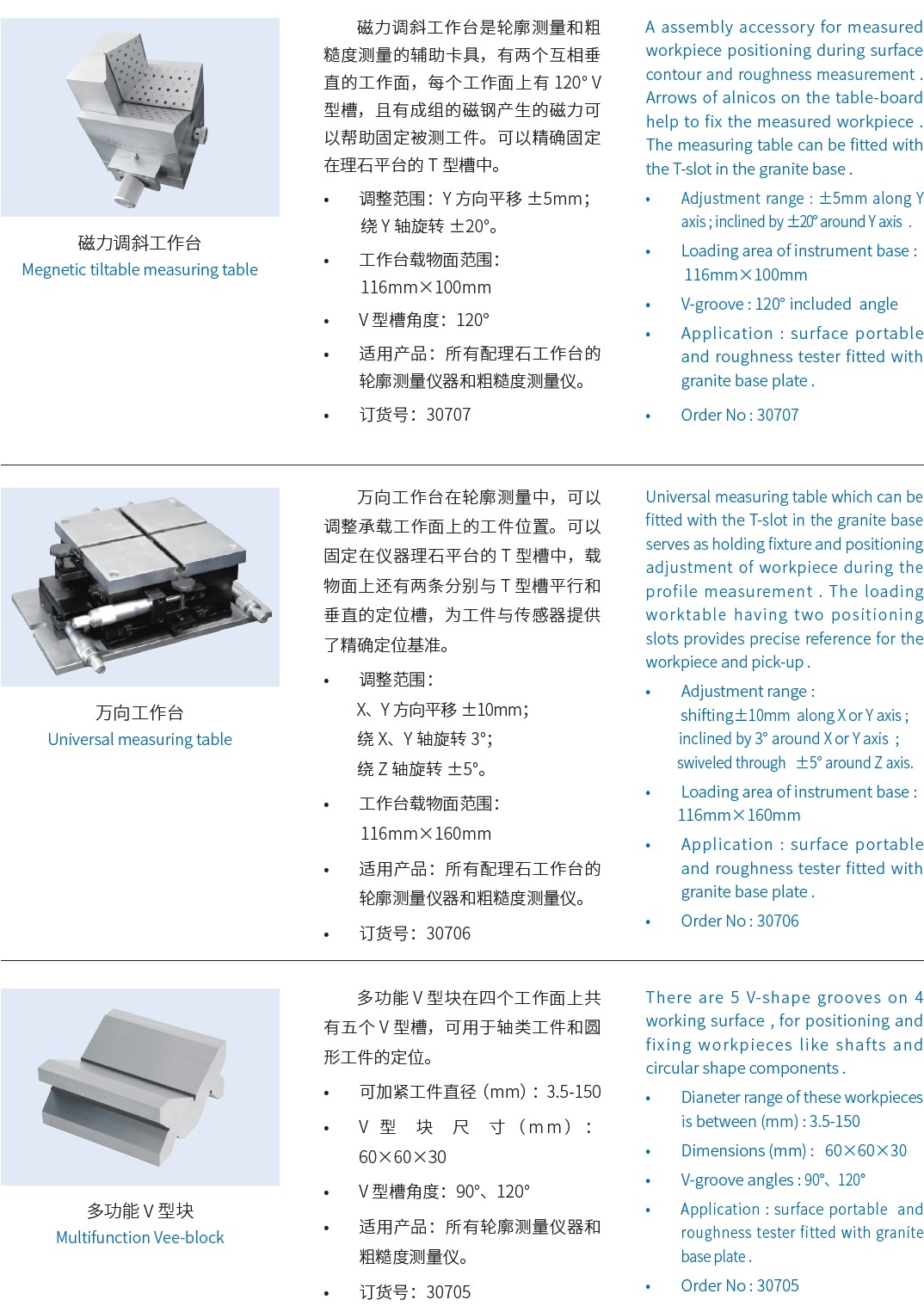

万向工作台：
万向工作台在轮廓测量中，可以调整承载在工作面上的工件位置。它可以固定在仪器理石平台的T型槽中，载物面上还有两条分别与T型槽平行和垂直的定位槽，为工件与传感器提供了精确定位基准。● 调整范围：X、Y方向平移±10mm；
绕X、Y轴旋转3°；
绕Z轴旋转±5°；
● 工作台载物面范围：160mm×160mm；
● 适用产品：所有配理石工作台的轮廓测量仪和粗糙度测量仪。
微调工作台：
微调工作台是用来调整承载的工件绕Y轴倾角大小的，是直线度测量的必选附件。
● 调整范围：绕Y轴旋转3°；
● 工作台载物面范围：114mm×200mm；
● 适用产品：所有配理石工作台的轮廓测量仪和粗糙度测量仪。

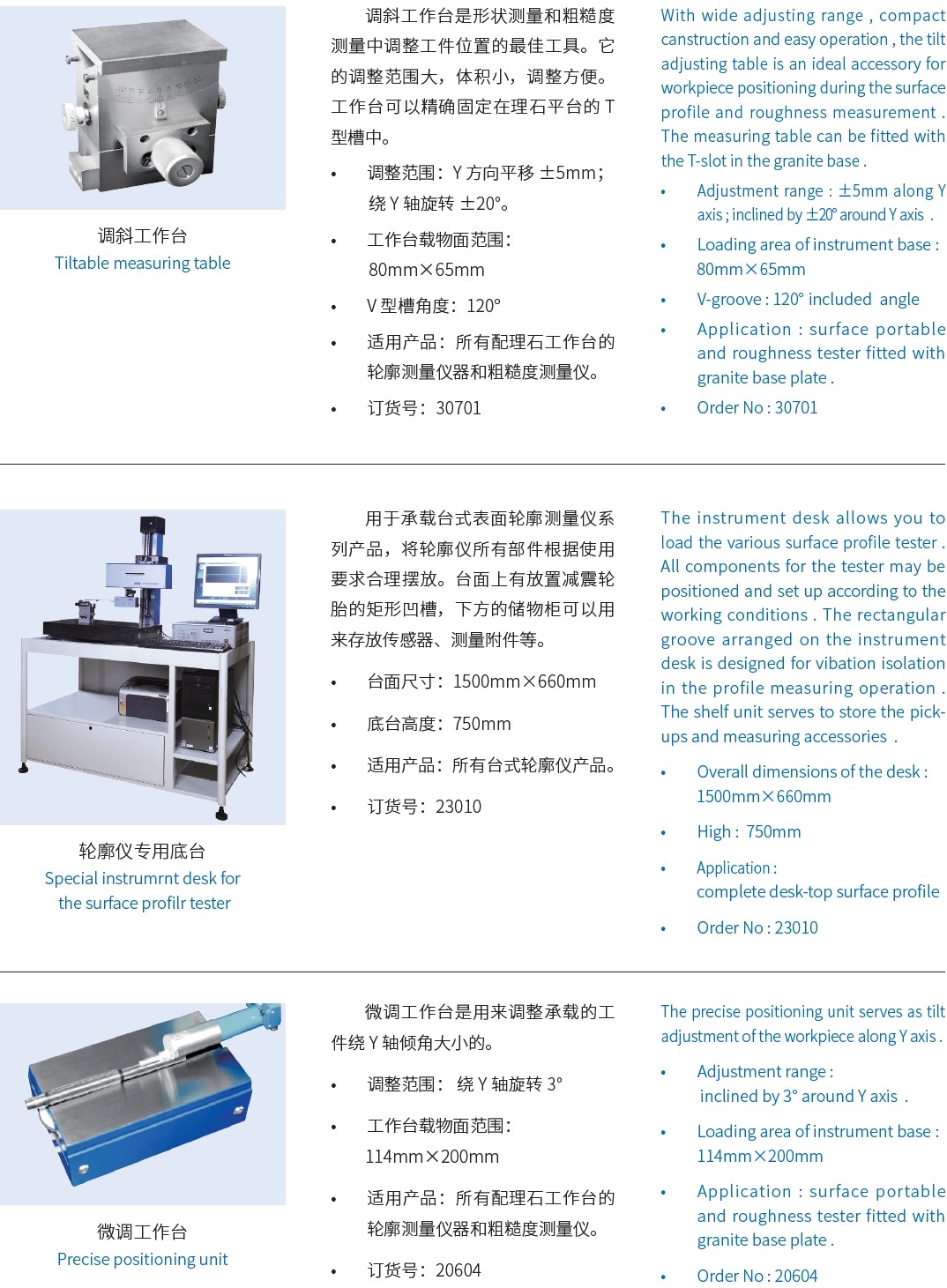

调斜工作台：
调斜工作台是形状测量和粗糙度测量中调整工件位置的最佳工具。它的调整范围大，体积小，调整方便。工作台可以精确固定在理石平台的T型槽中。
● 调整范围：X方向平移±10mm；
Y方向平移±5mm；
绕Y轴旋转±20°；
● 工作台载物面范围：80mm×65mm；
● V型槽角度：120°；
● 适用产品：所有配理石工作台的轮廓测量仪和粗糙度测量仪。
轮廓仪专用底台：
用于承载台式表面轮廓测量仪系列产品，将轮廓仪所有部件根据使用要求合理摆放。台面上有放置减振轮胎的矩形凹槽，下方的贮物柜可用来存放传感器、测量附件等 。
● 台面尺寸为1230×660mm，底台高750mm。
● 适用产品：所有台式轮廓仪产品，如2303、2207、2206B、2205等。
