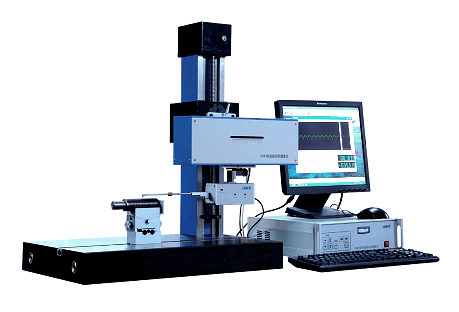

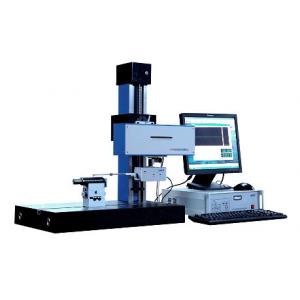

2303型 表面轮廓-形状测量仪
产品简介 Product introduction
2303型表面形状测量仪采用触针式测量原理和光栅技术，对工件的形状进行测量，可测量工件的角度、圆弧半径、相互位置等形位参数，为生产车间和计量部门提供了对零件形状误差进行高精度检测的手段。
性能特点 Performance characteristics
● 本仪器配置了触针式光栅传感器，可配图标准斧型、圆锥型、球型等各种形式的测针，以适合各种测量要求。
● 测针和测杆通过精确的定位结构保证了互换精度，使更换测针及测杆的操作不影响仪器的测量精度。
● 本仪器配备了功能强大的轮廓测量评定软件，可以完成被测轮廓的距离、角度、圆弧半径、直线度、圆轮廓度等形状和位置参数的测量，也可以通过绘制辅助点、辅助直线、辅助圆等图形要素配合直线拟合、圆拟合、自动选择极值点、自动调平、不等比例放大、求取轮廓交点及比例分割点等丰富的功能完成对被测轮廓的各种二维轮廓参数的测量。
● 测量轮廓及标注结果既可以保存为CAD兼容的DXF和DWG文件，又可以打印输出。
● 软件配置的螺纹测量模块可以在输入被测螺纹标称尺寸参数的条件下，将被测螺纹轮廓的所有牙型角、牙型半角、螺距等参数一次评定并标注在图样上，并可以用CAD文件、参数文本文件、及打印方式输出。
● 轮廓比对软件模块可以完成被测轮廓与CAD文件导入的或测量得到的标准轮廓进行比对的功能，设定上下偏差限后，轮廓的合格部分和超差部分可以在图形上以不同颜色标识出来，并自动给出合格区域所占比例。
技术指标 Technical indicators
1、测量原理：垂直方向：触针法，电感传感器；
水平方向：直线光栅；
2、测量范围：垂直20mm，水平100mm；
3、测量精度：垂直±0.2%，水平±0.004%；
4、垂直分辨力：0.06μm/4mm，0.3μm/20mm；
5、水平分辨力：1μm ；
6、测量参数：垂直距离、水平距离、两直线夹角、圆弧半径、圆心-直线距离、圆心-圆心距离、直线度、圆度等形位公差参数；
7、图形放大倍率：最大10000倍无级连续放大；
8、驱动速度：0.1，0.2，0.3，0.4，0.5，0.8，1.0mm/s；
9、返回速度：1.5mm/s；
10、基准导轨的直线性：1μm/100mm；
11、立柱结构：快慢速机动升降系统，自动对准零位；
12、立柱垂直测量高度：260mm；
13、工作底台：460mm×720mm大理石平台；
14、传感器测杆长：230mm；
15、测针长度：22mm；
16、针尖角度：11°；
17、针尖半径：25μm；
18、测力：0.02-0.06N；
19、传感器滑行角度：上升角≤77°，下降角≤88°。
20、仪器净重：260kg；
21、仪器毛重：360kg；
22、仪器外型尺寸：1610mm×500mm×740mm；
23、包装外形尺寸：1590mm×1150mm×1065mm；
标准配置 Standard configuration
1、立柱
2、驱动箱
3、传感器
4、电箱
5、微机
6、打印机
7、调斜工作台
8、平口钳
9、高度校准器具
选配附件 Optional accessories
● 万向工作台
● 微调工作台
● 小平口钳
● 可根据用户要求设计专用测针
● 轮廓仪专用底台
● 角度校准器具
● 标准球校准器具
驱动箱采用高精度直线导轨和进口光栅传感器，为高精度测量提供了水平基准。
测量摇臂窝杆的球窝半径、高度等参数。
表面形状测量仪可测量高度0.001-20mm，宽度0.001-99mm沟槽的高度、宽度、角度等参数。
可根据用户要求，配置各种尺寸和形状的测针，图中小测针是专为测量小直径内孔设计的。
