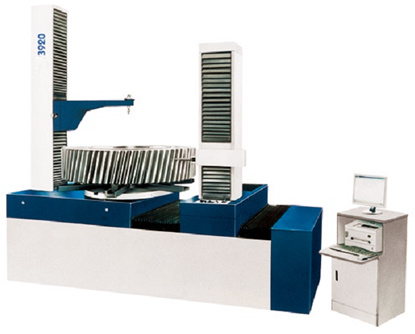

3915、3920型 齿轮测量中心
产品简介 Product introduction
3915、3920型齿轮测量中心基本配置可以测量直齿圆柱齿轮、斜齿圆柱齿轮、人字齿轮。特别适合于造船、冶金、矿山等重型机械工业中大型齿轮的测量。
应用范围 Applications
本机主要用于测量各种形状的直齿圆柱齿轮，斜齿圆柱齿轮；可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具；可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件。广泛应用于汽车、机床工具、仪器仪表、科研部门及工厂计量室。
性能特点 Performance characteristics
■ 主机结构紧凑，测量精度高，示值稳定。测量主机采用五坐标测量系统,密珠滚动导轨，滚珠丝杠，德国进口高精度长光栅传感器、 圆光栅传感器，进口电机，瑞士TESA侧向电感。
■ 测量参数多、应用范围广。可测量齿轮的齿廓偏差(F α、f fα、 f Hα)、螺旋线偏差(Fβ、f fβ、f Hβ)、齿距偏差(F p、F p k、f p t)，径向跳动 (F r)等。
■ 全自动完成测量循环，速度快。在被测齿轮一次装夹中，自动完成齿轮齿廓、螺旋线、齿距、径跳测量项目的检测，微机控制全自动完成测量循环，速度快。
■ 软件功能齐全、内容丰富，操作方便。用户可根据被测工件，选择被测项目。圆柱齿轮被测结果按ISO1328-九十年代国际齿轮精度标准自动进行评值。对于特殊要求，齿廓有K形图、齿廓凸度 Cα、螺旋线有轮齿的鼓度 Cβ特定公差带进行评估。软件操作方便、灵活。
技术指标 Technical indicators
规格/型号 3915 3920 可测齿轮模数 1～32mm 1～32mm 可测齿轮最大外径 1500mm 2000mm 上下顶尖距离 200～2000mm 200～2000mm 可测齿轮最大齿宽 1200mm 1200mm 可测螺旋角范围 0—90° 0—90° 可测工件最大重量 8000kg 10000kg 仪器净重 15000kg 20000kg 仪器毛重 16000kg 21000kg 主机尺寸（长×宽×高） 3400×1700×3600mm 3800×1800×3600mm
标准配置 Standard configuration
● 测量主机：1台
● 微机柜：1套
● 微型计算机：1台
● 打印机：1台
● 测头（φ1,φ2,φ3,φ4）：各2个
● 小号带动器：1套
● 大号带动器：1套
● 内六方板手：5件
● 芯杆：2件
● 齿轮托盘：1套
● 标准软件配置：1套
应用范围 Applications
齿轮测量
内齿轮测量
样板测量
测量大齿轮
