红外靶标、红外分划板
产品简介 Product introduction
我司生产的常规分划板、半五棱镜系列分划板、枪瞄系列分划板、分辨率板等已广泛应用于市场，我司光学微加工事业部拥有国内先进的光刻加工设备，可以按客户不同要求进行加工生产。
红外靶标/红外分划板，是通过在金属薄板上加工不同图形的孔而形成不同的靶标。当黑体照射靶标时，被测试的热像仪会观察到在均匀背景下的边界锐利的靶标图形。我司提供14种不同类型的标准红外靶标，可咨询定制。
● 四杆靶标
四杆标靶用于计算最小可分辨温差（MRTD）测试，一组不同空间频率的靶标用于测试MRTD，不同靶宽尺寸（空间频率）的靶标均可以匹配旋转靶轮。
● 三角靶标
三角靶标用于测试红外热像仪的TOD（三角方向判别），TOD参数类似于MRTD或者MDTD测试，然而，TOD测试比MRTD或者MDTD测试在理论及实践上有着更为先进之处。
● 圆孔靶标
圆孔靶标用于测试MDTD（最小可探测温差）参数，也可以用于轴对准或者瞄准过程。
● 方形靶标
方形靶标用于测试NETD（噪声等效温差），FPN（固定图形噪声），SITF（信号传递函数），ATF（非周期传递函数）等参数。

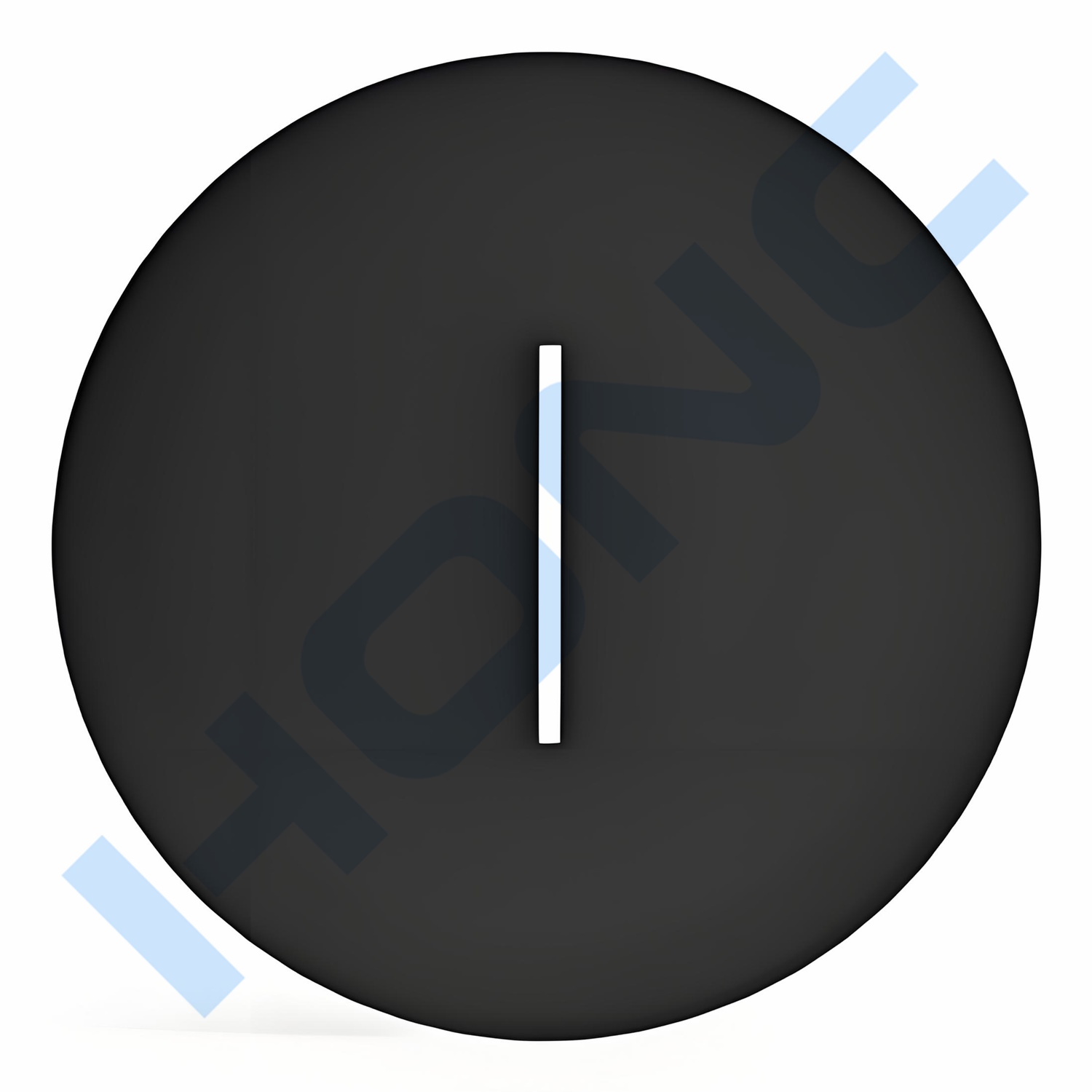

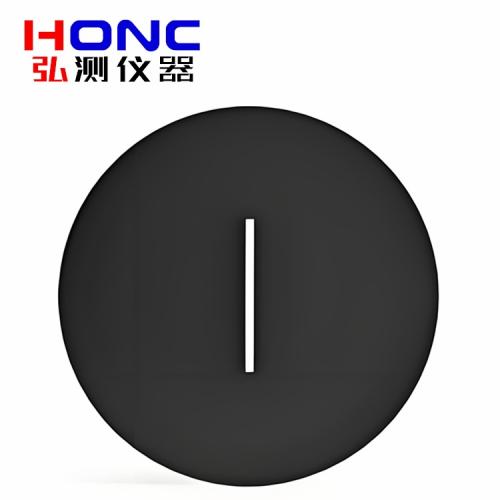

● 狭缝靶标
狭缝靶标通过加工不同宽度的矩形图案而制作，用于测试SRF（狭缝响应函数）。

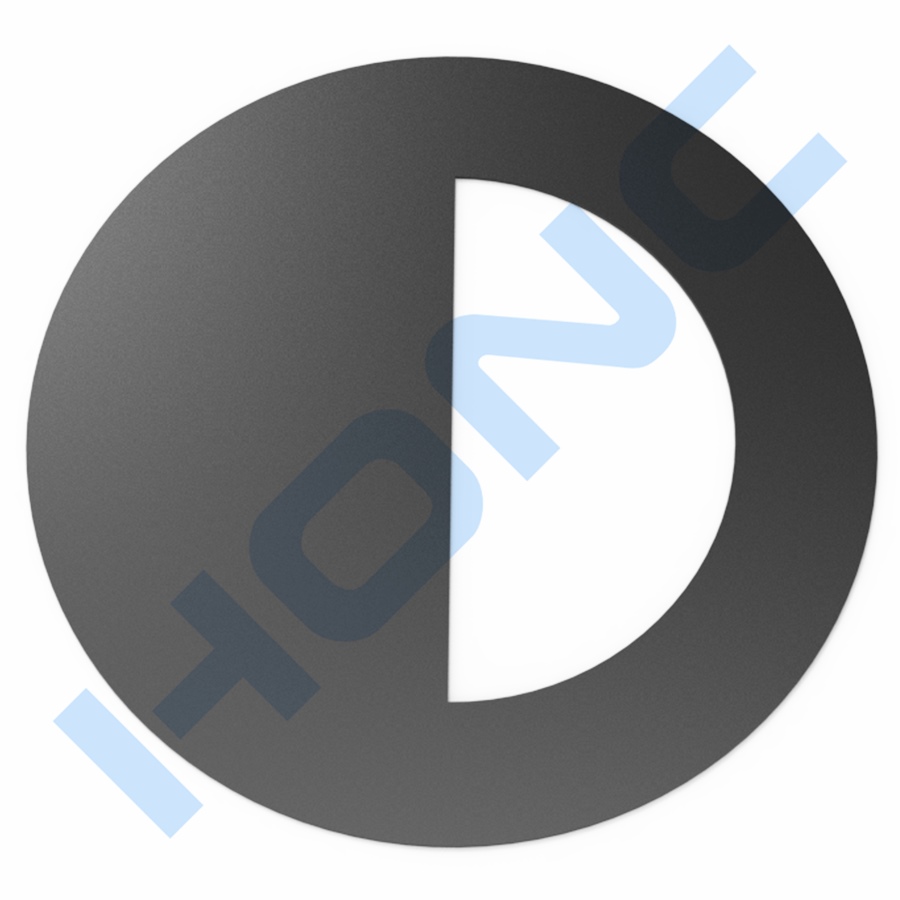

● 刀口靶标
刀口靶标基于测试刀口的线扩展函数而用于测试MTF（调制传递函数），其基于加工锐利的半月刀口而制造。
● 十字圆孔靶标
对准靶标用于轴对准，瞄准以及聚焦功能，其基于加工圆孔以及十字图形而制造。

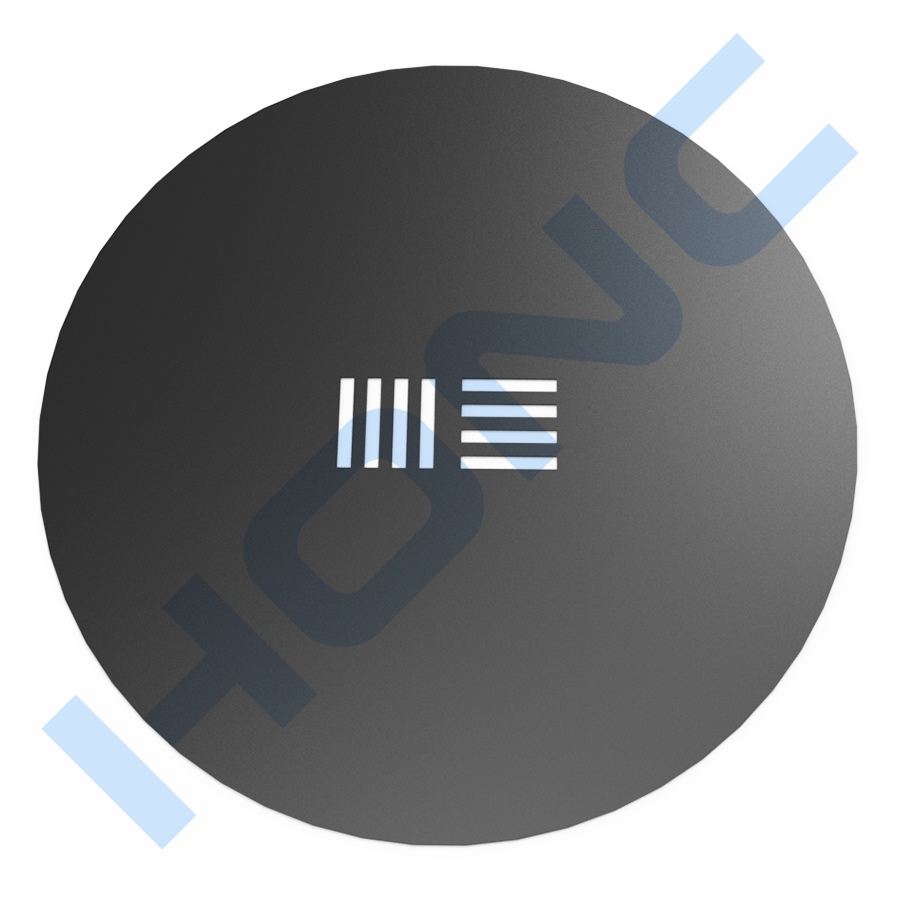

● 双四杆标靶
双四杆靶标基于其垂直及水平方向的四杆图形用于测试MRTD参数，且可以节省测试时间。

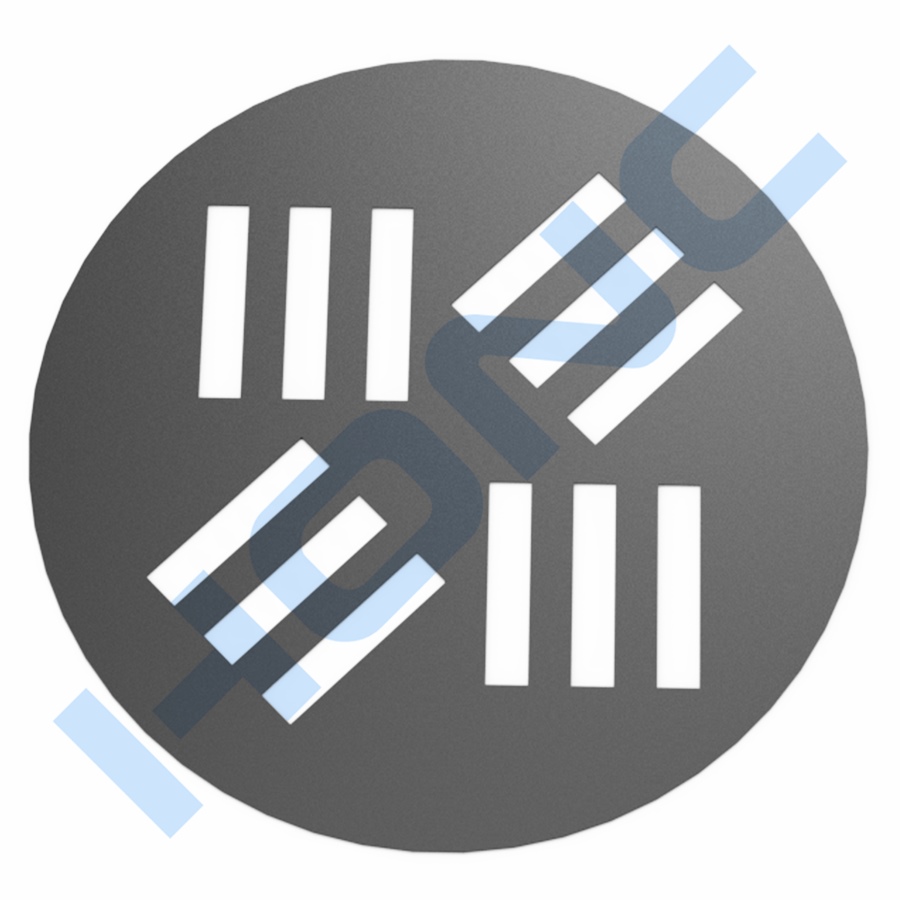

● 多四杆标靶
多四杆靶标是高效率测试MRTD参数的靶标，具有多个四杆图形的单多四杆靶标可以代替一系列的单图形的四杆靶标。

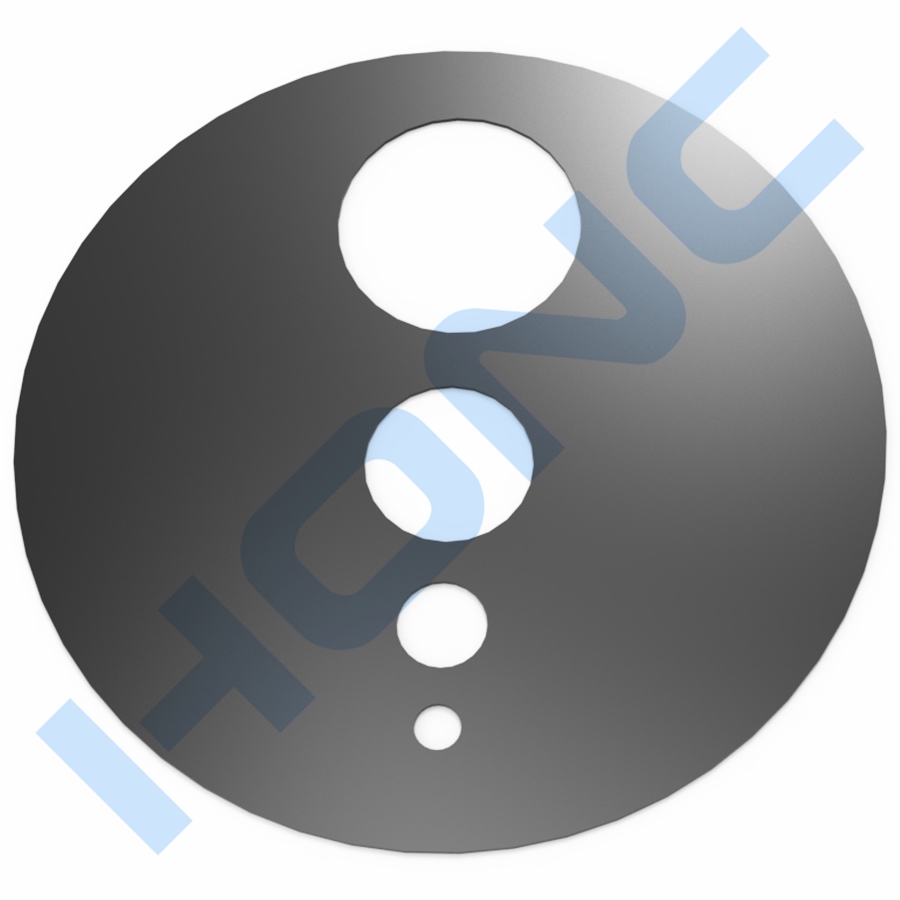

● 多圆孔标靶
多圆孔靶标是高效率测试MDTD参数的靶标，具有多个圆孔图形的单多圆孔靶标可以代替一系列的单图形的圆孔靶标。

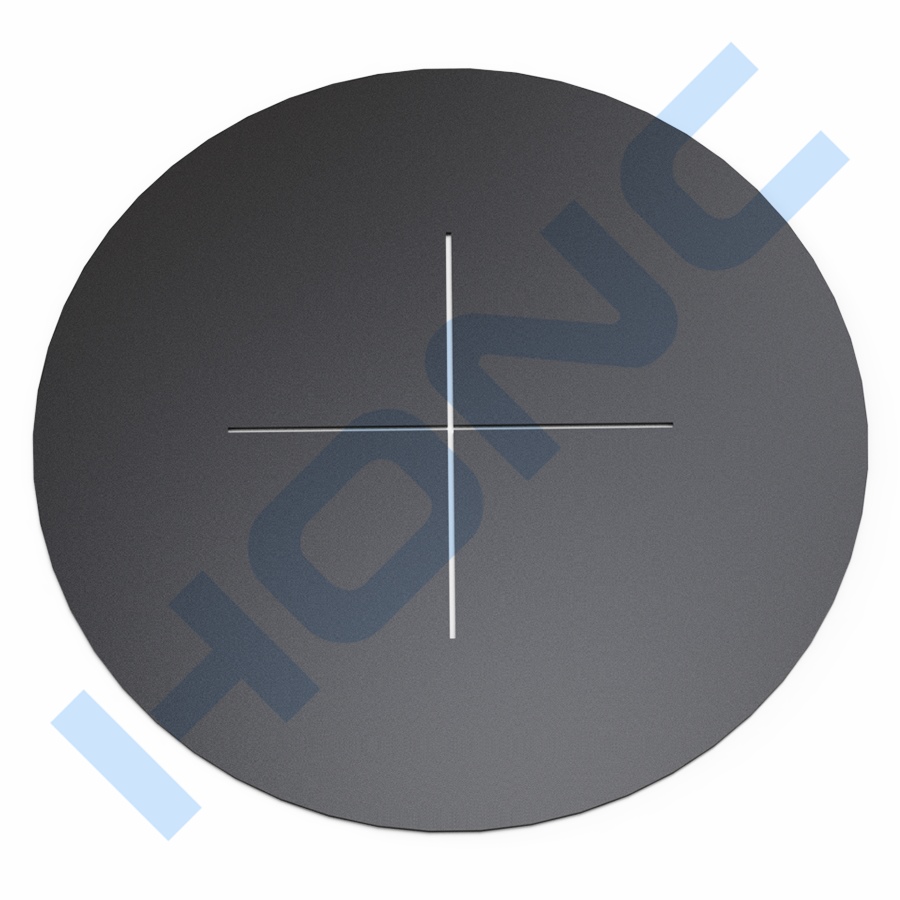

● 十字靶标
十字靶标用于评估噪声测试中图像处理算法的有效性。

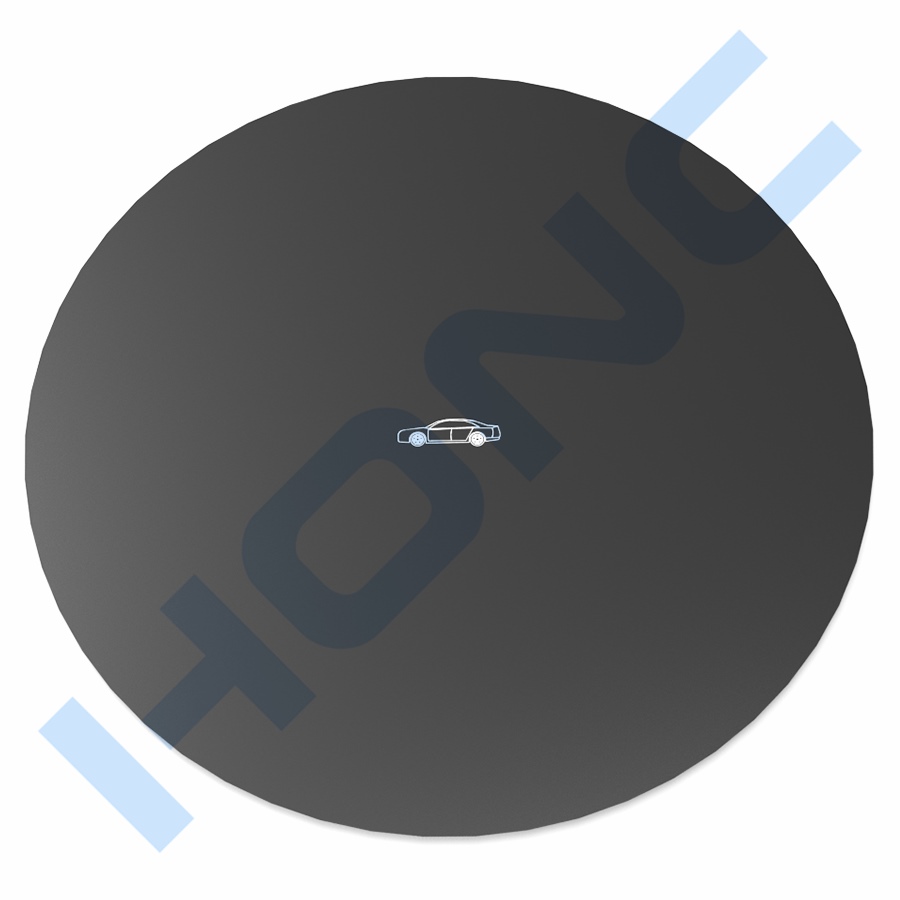

● 轮廓标靶
轮廓靶标用于评估被测试相机对于真实目标的识别范围。
技术指标 Technical indicators
红外靶标、红外分划板
序号
靶标形象
靶标名称
靶标规格
靶标尺寸（外形）
基材
1
四杆靶标
定制
30mm
铜（发黑）
2
三角靶标
定制
30mm
铜（发黑）
3
圆孔靶标
定制
30mm
铜（发黑）
4
方形靶标
定制
30mm
铜（发黑）
5
狭缝靶标
定制
30mm
铜（发黑）
6
刀口靶标
定制
30mm
铜（发黑）
7
十字圆孔靶标
定制
30mm
铜（发黑）
8
双四杆标靶
定制
30mm
铜（发黑）
9
多四杆标靶
定制
30mm
铜（发黑）
10
多圆孔标靶
定制
30mm
铜（发黑）
11
十字靶标
定制
30mm
铜（发黑）
12
轮廓标靶
定制
30mm
铜（发黑）
可定制其他规格尺寸
