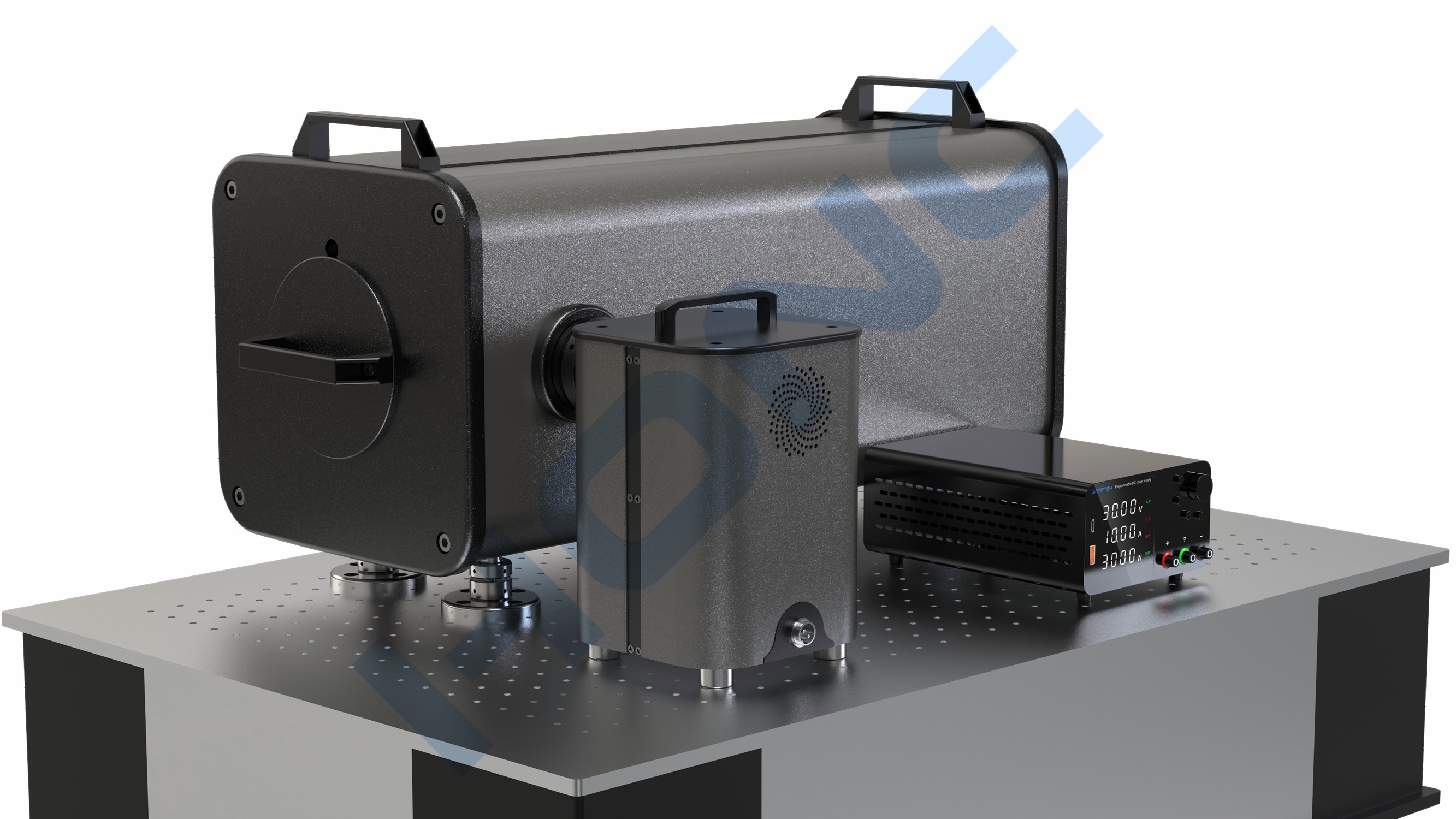

HLZ100-500F型 离轴反射式平行光管
（口径：φ100mm、焦距：500mm）
产品简介 Product introduction
HLZ100-500F型 离轴反射式平行光管（Φ100mm），是系统经过严格调校的高精度平行光管。主要用于光学系统光轴调校的光学仪器。该仪器具有测量孔径大、光谱范围宽等优点；可用于光学仪器成像检测、多光轴多波段光学系统调校；本系列平行光管主要可用于激光光轴、电视光轴、目视光轴间的光轴平行性调校；平行光管配以不同的目标分划板，可广泛用于光学仪器几何参数、成像质量等参数测量；配以黑体面源可实现红外成像质量检测及光轴调校；配以激光光源可以扩束大口径平行光。配备其它附件也可进行光学系统的其它参数测量。
离轴平行光管是一种用于物理学、自然科学相关工程与技术领域的物理性能测试仪器，主要是用来产生平行光束的光学仪器；是装校调整光学仪器的重要工具，还可以用于测定透镜组的焦距，鉴别率，及光学系统成像质量等。
产品光路图
反射率曲线图

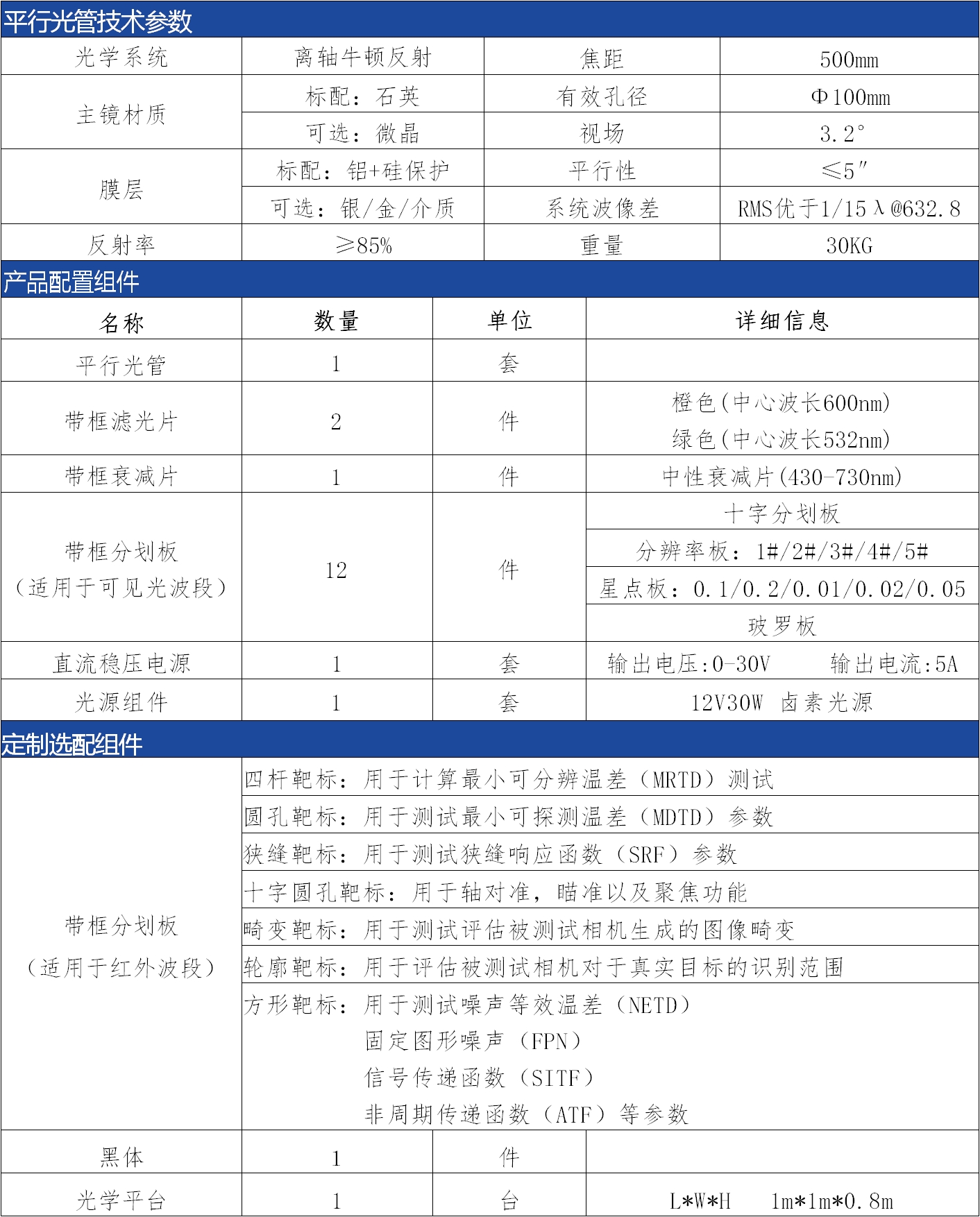

技术指标 Technical indicators
1、焦距：500mm；
2、有效孔径：Φ100mm；
3、系统波像差：RMS优于1/20λ@632.8；
4、平行性：优于5″；
5、反射率：≥85%；
6、主镜材质：石英玻璃【可选配K9光学玻璃/微晶玻璃】；
7、膜层：铝+硅保护【可选配金/银/介质+硅保护】；
8、视场：3.2°；
标准配置 Standard configuration
名称
数量
单位
详细信息
离轴反射式平行光管
1
套
HLZ100-500F型
带框毛玻璃
1
件
带框滤光片
3
件
绿色、橙色、中性各1件
光源组件
1
套
GY-225型；12V20W卤素光源
带框分划板
（适用于可见光波段）
12
件
带框十字分划板1件；
分辨率板（1#-5#）各1件；
玻罗板1件；
星点板（0.1/0.2/0.01/0.02/0.05）各1件；
电动旋转式靶板
1
套
可选配置（定制）
金属针孔板
1
件
可选配置（定制）
金属十字分划板
1
件
可选配置（定制）
金属四杆靶
1
件
可选配置（定制）
黑体
1
件
可选配置（定制）
光学平台
1
台
选 配

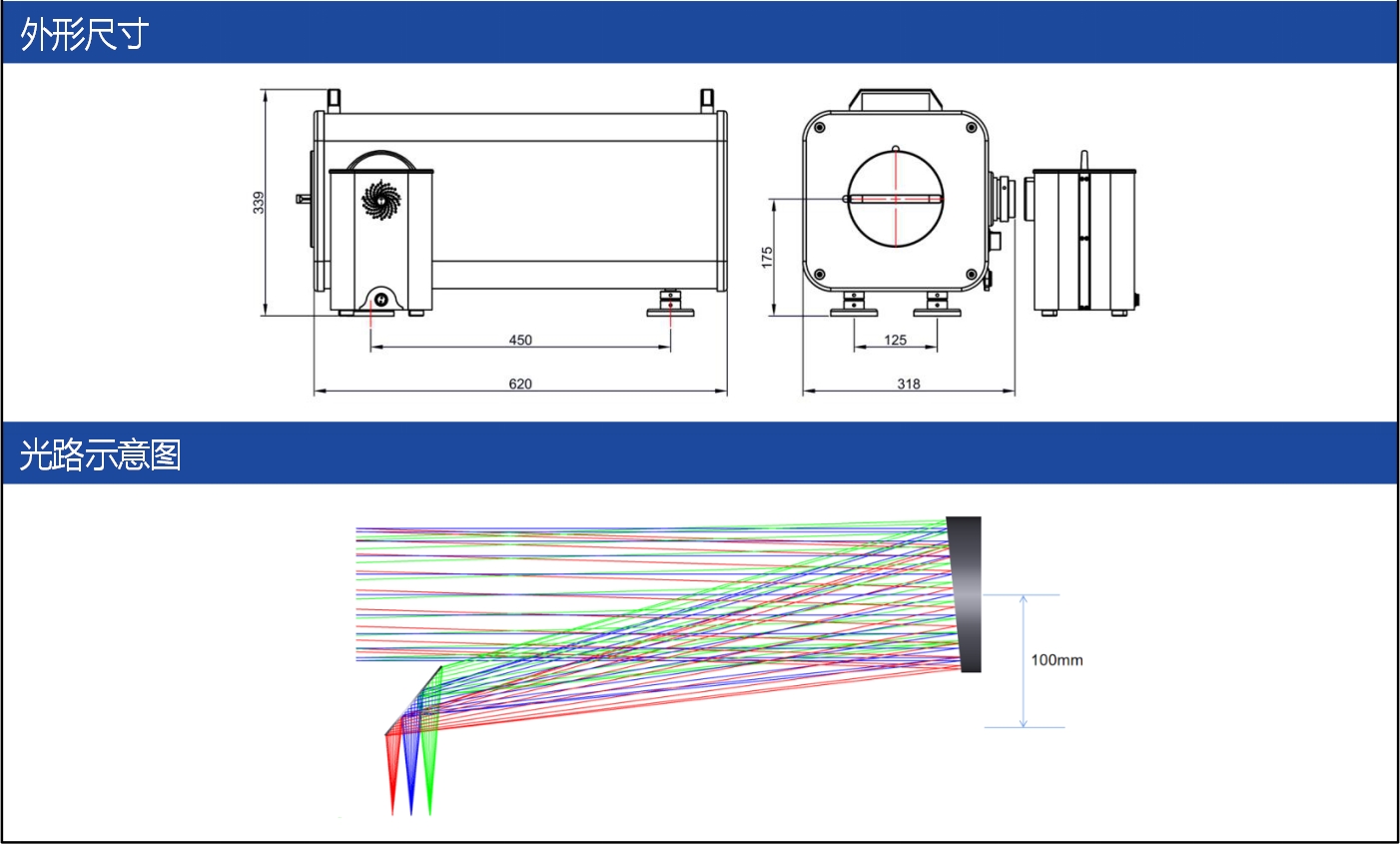

产品外形尺寸图
