HTM-200A、HTM-300A型 高精度轴摆测量仪
产品简介 Product introduction
本系列高精度轴摆测量仪采用光学方法结合光电自准直技术和数字图像处理进行高精度轴摆测量，可提供高达±0.2角秒的轴摆测量精度，较之传统的机械式轴摆测试仪具有使用操作简单、测量效率高、测量精度高等一系列优点。

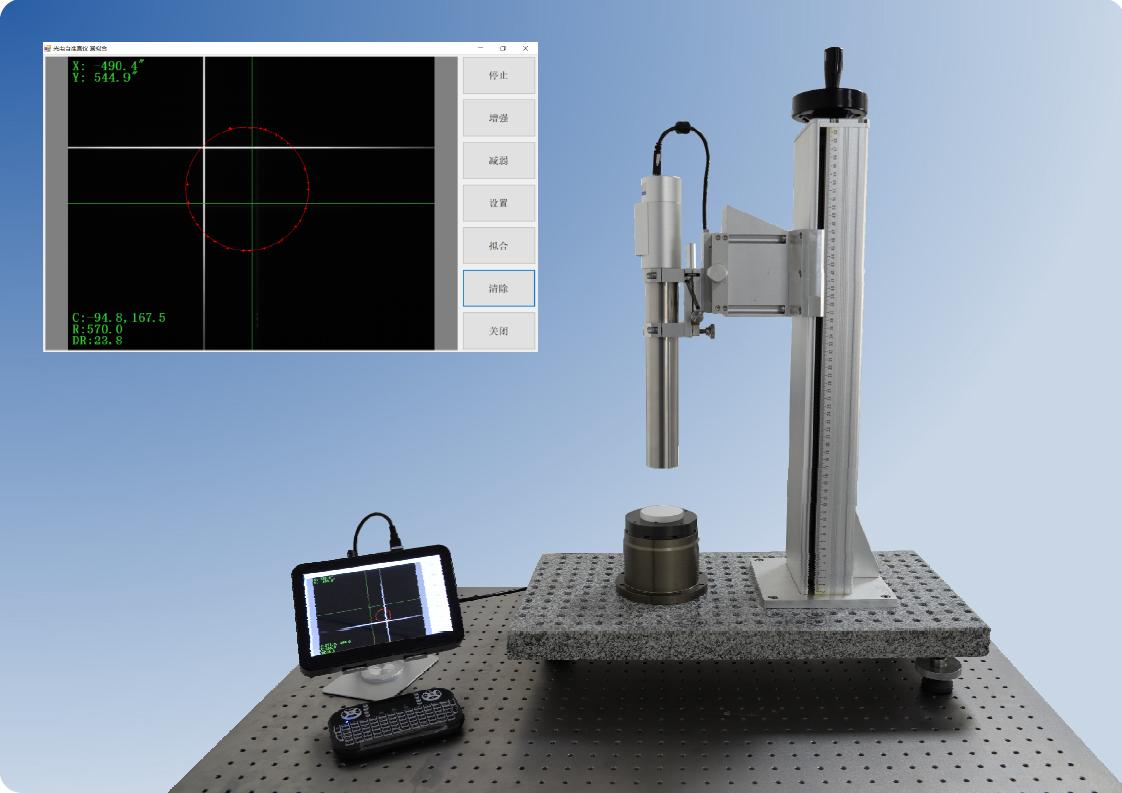

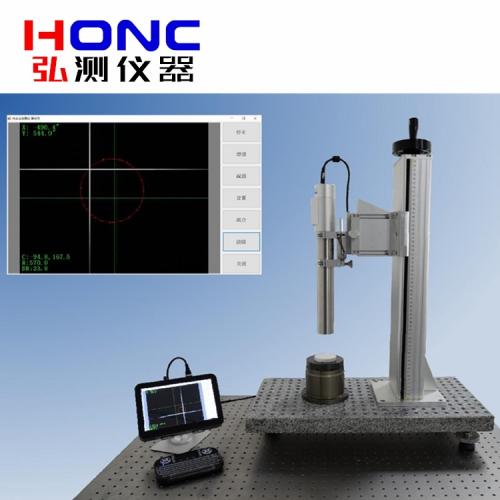

本系列高精度轴摆测量仪由一个双轴电子自准直仪、平面反射镜、测试台架及测量软件构成。运行于上位计算机的测量软件可显示实时视频图像、自动采样、拟合和显示测量数据；产品采用了高稳定的花岗岩基座，为用户提供了高性价比的轴摆测量检测方案。
应用范围 Applications
■ 高精度双轴电子自准直一体(high precision dual axis electric auto-collimator);
■ 长寿命LED光源(Long life Light Sources);
■ 高分辨率图像传感器(High resolution image Sensor);
■ 软件直接显示测量结果， 无需人工读数(Software calculated measurement results automatically);
■ 可打印的测量报表(Printable measurement report);
■ 全数字信号处理(Digital image processing technology);
■ 即插即用USB接口(USB 2.0 high speed interface);

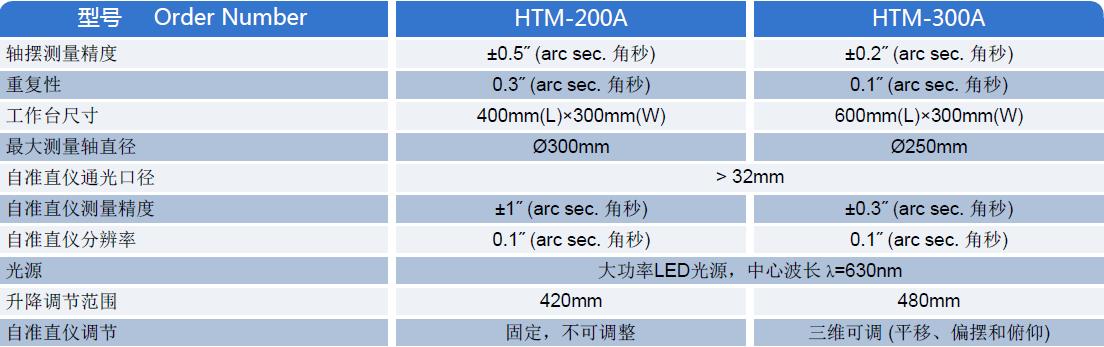

技术指标 Technical indicators
大理石平台【可选0级，00级或000级。】
1、花岗岩平板精度等级：00级
2、外形尺寸：1000mm×1000mm×150mm
3、最大承载能力：300kg
4、含平板千斤顶底部支架
5、安装后平台上表面距地面高度为700mm~800mm
6、可选配1000*1000mm、1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸；
标准配置 Standard configuration
1、主机及附件：1套；
2、电气系统：1套；
3、测量平台：1套；
4、显示系统：1套；
5、分析软件：1套；
6、随机文件：1套；
选配附件 Optional accessories
● 笔记本电脑 ● 二维可调反光镜 ● 高精度稳定台
● 无线遥控器 ● 直角转像镜 ● 专用三脚架
● 激光快速找准器 ● 金属多面棱体 ● 小型旋转工作台
● 可调平台 ● 高精度升降台 ● 角锥棱镜
● 测量桥板 ● 多轴倾斜台
注意事项 Precautions
1、仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定，做测件与仪器中间不得有抖动的气流，如通风口、暖气片、电烙铁、台灯、人体温度等，应尽量避免其影响。
2、观察表而镀反射膜的反射镜自准像应选择小功率灯泡，观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡，该仪器可使用6v5w以下的小灯泡。
3、在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差，提高仪器精度。一般取3～5次。
4、仪器使用前应用软性纱布和航空汽油将基面的防绣油脂清擦干净。
5、仪器的二维测微器，供用户在观察时使用。
6、测微鼓轮系由精密螺杆付组成，使用时，切勿旋转过快，或用力过猛，以防精密螺杆精度走失及定位失灵。
保养维护 Maintenance
1、该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。
2、仪器出厂时各部份均保证了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。
3、镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。
4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
5、仪器使用后，对精密工作表面应及时用软性纱布和航空汽油擦干净并涂上适量防锈油脂。
6、仪器应经常保持清洁，特别是光学及精密零件表面，应尽量避免手指接触和碰伤，光学表面还应尽量减少擦拭，若需擦拭时，可先用脱脂棉花沾少量的酒精加乙醚混合剂（1 ： 8），轻轻擦拭以保持光学表面的清洁。
7、仪器使用完毕后，宜放在干燥、低温处。
8、仪器搬运时，应防止冲撞和较大的震动，以免精度损失。
9、仪器应定期维护检测，以保证原有精度。
