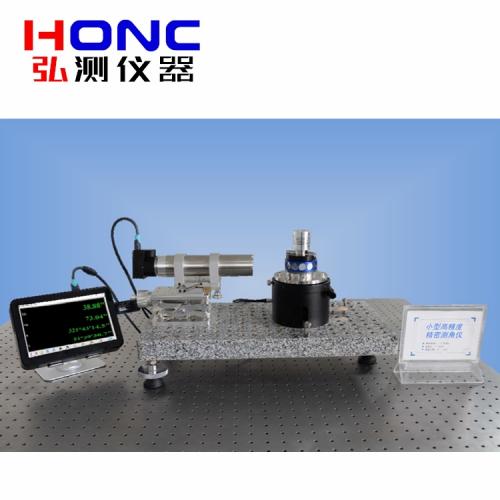

HJM-200A型 小型高精度精密测角仪（高精度精密测角系统、绝对测角仪）
产品简介 Product introduction
本系列高精度精密测角仪（高精度精密测角系统、绝对测角仪），是由四部分组成，分别是高精度双轴电子光电自准直仪、正多面棱体、高精度手动数显转台和大理石工作台组合而成，构成高精度角度测量的完备测量系统，可实现0-360°任意角度的测量。也可用于检测各种高精度精密多齿分度台、多面棱体、角度块规、光学棱镜、各种转台、电机、编码器等高精度角度器件的任意旋转角度定位精度、回转精度和角度定位重复性的检测。
本仪器具有测角精度高、操作方便、可实现自动测量等特点。它适用于科研、计量部门的实验，仪器及机械制造业的角度计量、检测之用。
本系统是以高精度光电自准直仪和高精密手动数显转台为核心的紧凑型高精度精密测角产品，主要用于测量棱镜、多面棱体和其它平面光学零件的平面角度偏差，是一种通用的精密角度测量设备。

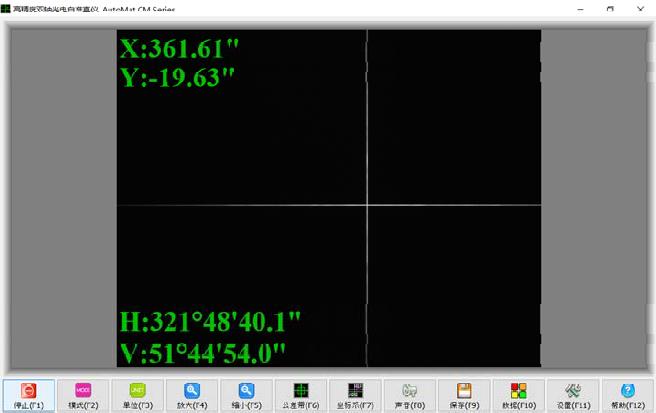

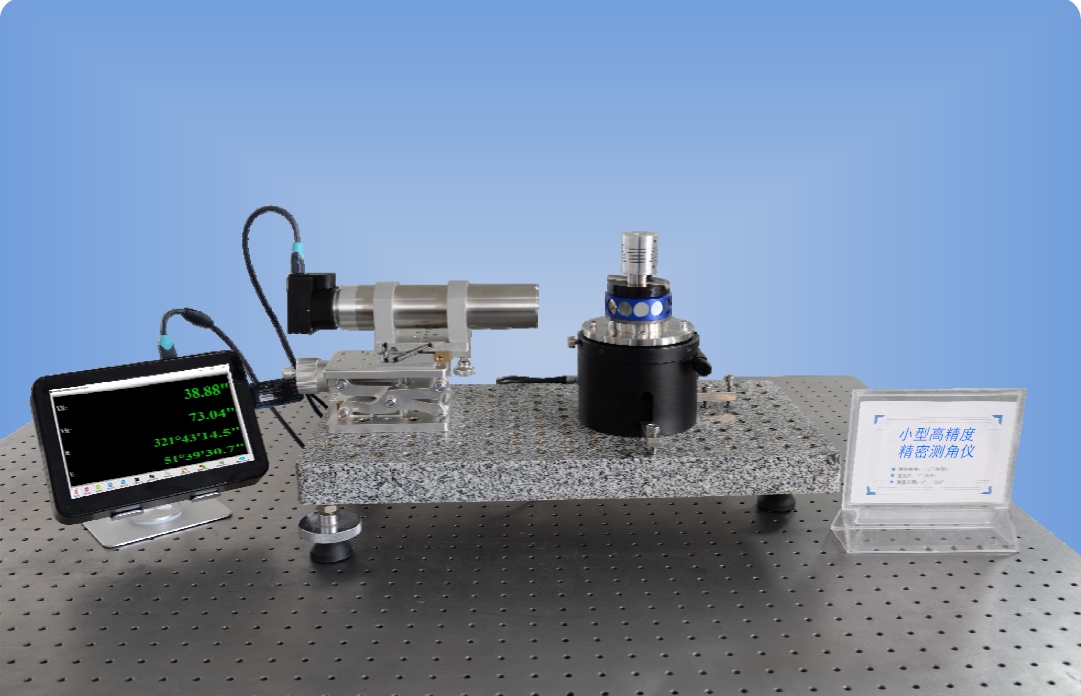

HJM-200A系列产品采用了HC系列产品中紧凑型高精度双轴电子光电自准直仪和高精度手动数显转台集成。转台集成高精密码盘和读数头，在0°—360°范围内提供任意位置提供高精度定位精度。HJM-200A产品采用花岗岩基座设计，结构稳定可靠；自准直仪和集成的三维可调底座可进行
偏摆、俯仰和升降操作；手动数显转台则可以选配棱体安装附件和8旋钮可调工作台完成各类光学和机械产品的测量任务。
应用范围 Applications
■ 光学棱镜任意角度的检测；
■ 光学棱镜塔差的测量；
■ 光楔角度的测量；
■ 光学窗口平行度的测量；
■ 多面棱体的检定和校准；
■ 多齿分度台的检定和校准；
■ 气浮转台，DDR转台，旋转工作台等各种转台的旋转角度定位和角度重复性的检测；
■ 电机、编码器等任意旋转角度定位精度、回转精度和角度定位重复性的检测；
■ 角度块规的角度检测；
■ 其他平面，平台等小角度偏移量的检测；
■ 可用千高精度导航用的激光陀螺、遥感、遥测中的多面体扫描镜测量；
■ 大屏幕投影显示中的高精度光学棱镜、各种光学制导用的高精度光学棱镜测量，及许多对角度有严格要求的光学和机械零件加工领域。
■ 除了直接测量光学及机榄零件抛光表面的角度外，光学测量所涉及的许多指标是可以通过测量角度后直接得到的。例如，玻璃材料的折射率，光学系统的焦距，自聚焦透镜的数值孔径等。

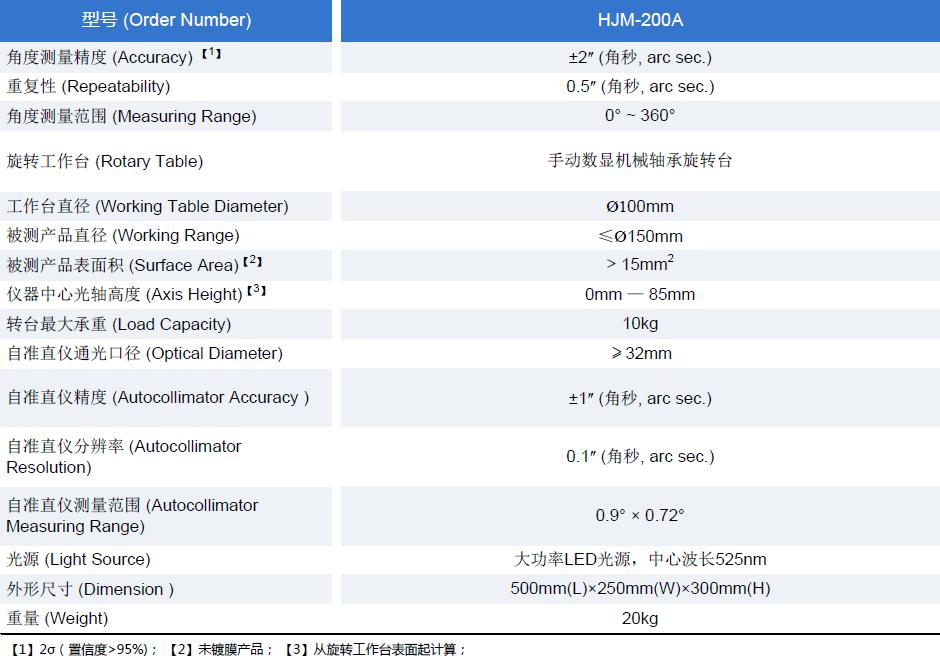

技术指标 Technical indicators
大理石平台【可选0级，00级或000级。】
1、花岗岩平板精度等级：00级
2、外形尺寸：1000mm×1000mm×150mm
3、最大承载能力：300kg
4、含平板千斤顶底部支架
5、安装后平台上表面距地面高度为700mm~800mm
6、可选配1000*1000mm、1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸；
标准配置 Standard configuration
1、精密测角仪主机及附件：1套；
2、电气系统：1套；
3、转台系统：1套；
4、显示系统：1套；
5、分析软件：1套；
6、随机文件：1套；
选配附件 Optional accessories
● 笔记本电脑 ● 二维可调反光镜 ● 高精度稳定台
● 无线遥控器 ● 直角转像镜 ● 专用三脚架
● 激光快速找准器 ● 金属多面棱体 ● 小型旋转工作台
● 可调平台 ● 高精度升降台 ● 角锥棱镜
● 测量桥板 ● 多轴倾斜台
注意事项 Precautions
1、仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定，做测件与仪器中间不得有抖动的气流，如通风口、暖气片、电烙铁、台灯、人体温度等，应尽量避免其影响。
2、观察表而镀反射膜的反射镜自准像应选择小功率灯泡，观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡，该仪器可使用6v5w以下的小灯泡。
3、在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差，提高仪器精度。一般取3～5次。
4、仪器使用前应用软性纱布和航空汽油将基面的防绣油脂清擦干净。
5、仪器的二维测微器，供用户在观察时使用。
6、测微鼓轮系由精密螺杆付组成，使用时，切勿旋转过快，或用力过猛，以防精密螺杆精度走失及定位失灵。
保养维护 Maintenance
1、该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。
2、仪器出厂时各部份均保证了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。
3、镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。
4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
5、仪器使用后，对精密工作表面应及时用软性纱布和航空汽油擦干净并涂上适量防锈油脂。
6、仪器应经常保持清洁，特别是光学及精密零件表面，应尽量避免手指接触和碰伤，光学表面还应尽量减少擦拭，若需擦拭时，可先用脱脂棉花沾少量的酒精加乙醚混合剂（1 ： 8），轻轻擦拭以保持光学表面的清洁。
7、仪器使用完毕后，宜放在干燥、低温处。
8、仪器搬运时，应防止冲撞和较大的震动，以免精度损失。
9、仪器应定期维护检测，以保证原有精度。
