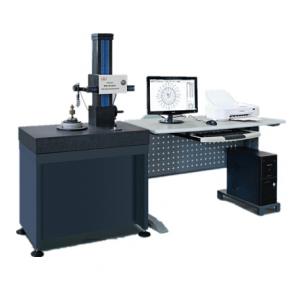

YD9030D型 低速圆度仪-波纹度仪（通用型）
产品简介 Product introduction
圆度仪（Roundness measuring instrument）是利用回转轴法测量圆度的长度测量工具。圆度仪是一种利用回转轴法测量工件圆度误差的测量工具。圆度仪分为传感器回转式和工作台回转式两种型式。测量时，被测件与精密轴系同心安装，精密轴系带着电感式长度传感器或工作台作精确的圆周运动。由仪器的传感器、放大器、滤波器、输出装置组成。若仪器配有计算机，则计算机也包括在此系统内。
圆度仪是轴承专用测量仪器，主要用于轴承套圈内外径及内外滚道的圆度测量。使用附件时也可测量钢球、滚子等。轴承套圈的圆度是轴承质量的内在重要因素。它直接决定了轴承震动、噪声、旋转精度和寿命等。以往我国各轴承厂一直依靠进口仪器。此类仪器结构复杂、价格昂贵、维护困难且效率不高。远远不能满足生产的要求。随着国民经济的发展，轴承产品大量出口，质量要求更严，所以适合业内要求的高效、高精度的圆度仪应运而生。
该系列圆度仪可快速测量各种非连续表面，各种规则、不规则的环形工件的的圆度、表面波纹度（Wc、Wp、Wv、Wt、Wa、Wq）、静态（位移式）波纹度、动态（速度式、加速度式）波纹度、同轴度、垂直度、平行度、平面度、频谱分析、波高分析、轴弯曲度、跳动量等参数的测量（可用四种方法评定圆度误差）并能够给出零件的偏心及相位。
主要适用于各种环形工件，尤其适用于各种轴承内外套圈滚道及钢球滚柱的圆度、波纹度、同轴度、垂直度、平行度、平面度等参数的测量（可用四种方法评定圆度误差）并能够给出零件的偏心及相位。
特别用于各种电子整流子的圆度、跳动量、单片跳动、邻片间跳动等参数的测量（可用四种方法评定圆度误差）并能够给出零件的偏心及相位。
仪器结构：
仪器主要由以下部件组成：
1. 传感器； 2. 立柱； 3. 微调装置； 4. 手轮； 5. 同步器； 6. 压力继电器； 7. 电机装置； 8. 工作台及主轴装置； 9. 调偏心装置； 10. 油水分离器； 11.调压器； 12. 联轴节； 13. 过滤器； 14. 水平调整螺母； 15. 排水阀门
应用范围 Applications
本系列 圆度仪-波纹度仪 广泛应用于机械加工、轴承、电机、汽配、摩配、机床、精密五金、刀具、工具、模具、光学元件等行业。如各种轴承内外套圈滚道及钢球滚柱、陶瓷球、合金球、滚针、滚子、滚柱、电机整流子（换向器）、电机轴、花键轴、齿轮轴、凸轮轴、曲轴、圆柱轴、活塞销、圆柱销、活塞、气缸、阀门、气门、轴瓦、齿轮、油泵油嘴、液压件、气动件、纺机配件等。适合科研院所、大专院校、计量机构、企业计量室、质量把关和生车车间现场。
■ 高速系列：适用于轴承套圈和滚动体的各种形状规则的环形工件、球体圆度、波纹度及其他参数的测量；
■ 低速系列：适用于各种不规则非连续表面的圆度、波纹度及其他参数的测量，尤其适用于电计整流子，电机转子等测量；
■ 低速大承载系列：结合了低转速和大承载的优点，使各种大型不规则非连续表面工件的测量成为可能；
性能特点 Performance characteristics
1、本机回转工作台采用高精度气浮静压轴承结构；
2、本仪器具有高精度的气浮主轴及空气过滤系统，仪器主轴精度高，不磨损，精度保持长久不变、使用寿命长；
3、测量速度快、调整方便。适合各种形状规则的环形工件（如轴承套圈、滚动体等）；
4、数据采集采用霍尔元件（可选配德国HEIDENHAIN公司进口）精密圆光栅及相关技术，定位精确，稳定性好；
5、仪器采用WINDOWS系统操作平台，专业测量软件，测量界面简洁直观，操作便捷；
6、本机标配调心装置，工件调整方便快捷，检测效率高；
7、具有海量的测量结果统计数据库，方便查阅测量结果以及联网工作；
8、专为轴承行业设计，主轴回转速度快，工件调整方便，测量效率高；
9、测量分析软件可以实时显示图形数据、存盘留档、随时打印，图形分析报告，直观清晰；
10、打印模式可选单页或者多组数据同页打印；
11、标配品牌打印机，无需人工抄录测量数据，提高测量效率，从而避免了人为抄写错误；
12、对使用环境无特殊要求，可在车间及计量室使用；
13、具有海量的测量结果统计数据库，方便查阅测量结果以及联网工作；
14、具有强大的测量分析功能，如：波纹度、垂直度等分析；
15、本机传感器转头换向是全自动的，横向导轨、立柱均采用气浮原理，无磨损，保证仪器精度十年不变（非人为因素）；
16、可对零件表面状态进行频谱分析，能够给出任一波的幅值；
17、仪器可选配多种型号传感器可以满足各型直径及孔径的测量；
18、本机配置各种规格、长度的红宝石测针，可选配本公司特制的尼龙测头测量特殊工件；
19、电机整流子测量采用专用测量及分析软件，同一界面可以显示圆度、跳动量、单片跳动、邻片跳动等参数值；
20、自动识别间断，自动和手动剔除凹口功能，部分圆弧测量圆度功能；
21、测量操作设置鼠标和键盘快捷操作，用户可根据操作习惯自由选择；
22、计算机采用的是高配置、高质量、高可靠性的工控计算机；
23、可直接用于机床调整、零件工艺分析试验，工序间检验或成品零件终检；
24、整机通过软件部分编程实现闭环控制系统，闭环控制系统优点就是能保证仪器的长久稳定性和导轨运动的精确性；
25、其主轴精度可达0.03μm，和同类仪器相当。仪器灵敏度可达同类仪器5--10倍。仪器具有结构简单、造价低廉、精度效率高、使用方便、读数容易，适于车间使用、可直接在工序间控制产品质量；
工作原理 Working principle
圆度仪采用半径测量法，工作旋转式。该圆度仪旋转轴系采用高精度气浮主轴作为测量基准；该圆度仪电器部分由高级计算机及精密圆光栅传感器、精密电感位移传感器组成，圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；圆度仪测量软件采用基于中文版WinXP操作系统平台的圆度测量软件，完成数据采集、处理及测量数据管理等工作。
本仪器采用的是半径法测量圆度，工作台旋转式。
将工件放在工作台上后（大致在中心位置），启动电机，使工件被调整到与空气主轴同心，这时传感器可将工件的轮廓形状变化转换为电信号，通过前置放大器进行滤波放大，再经A/D转换为数字信号，最后在主机内进行处理、计算等，在显示器上显示出不圆度值和被测截面的轮廓以及用四种评定方法（最小二乘法，最小区域法，最大内接圆法，最小外接圆法）计算出的圆度值。除此之外还可以进行波纹度、频谱分析等，并可以根据需要在绘图仪上绘出图形和数据。
技术指标 Technical indicators
规格/型号 YD9030D 主轴精度 ±0.02um 系统精度 ≤0.1um 数据采集 德国HEIDENHAIN精密圆光栅 测量最大外径 Ф300 mm（可扩展） 测量最小内径 Ф3 mm 测量最大高度 300mm（可增高） 量程范围 ≤400 μm(半径差) 传感器分辨率 0.01um 测量波数（六个波段） 1-500波；2-500波；2-150波；2-50波；15-500波；1波单测偏心 测力 0.12N-0.18N 测量效率 15-30件/小时 最大承载 40Kg 转速 5转/分 电源、气源压力 电源220V 、50V、 250W 气源压力 ≥0.45MPa；良好地线
标准配置 Standard configuration
类别 序号 名称 数量 备注 机械部分 1 圆度仪主体 1 2 大理石立柱 1 3 调心调平装置 1 4 φ300工作台 1 5 电传感器 1 6 测头 1 13mm、33mm、53mm、73mm 7 圆光栅 1 德国HEIDENHAIN 8 标准椭圆柱 1 9 玻璃半球标准件 1 10 仪器使用说明书 1 11 整机检验合格证 1 12 专用工具箱 1 电气部分 13 专用计算机 1 14 打印机 1 15 前置放大板 1 控制盒内置 16 A/D模数转换板 1 控制盒内置 17 电器专用电源箱 1 电机控制板、电机驱动器 18 电器专用连接线 1 软件 19 专用测量软件 1 光盘
工控计算机配置【仅供参考，以实际供货为准】
1、显示器：飞利浦19″液晶显示器
2、主板：DVR系列工业主板
3、内存：2G
4、CPU：酷睿 E430
5、硬盘：500G以上
6、机箱：索普达机箱
7、电源：长城
8、光驱：SAMSUNGDVD
9、现代键盘、光电鼠标
10、打印机：HP DJ D1668彩色喷墨打印机一台
11、软件：windowsXP平台下圆度测量系统软件
12、A/D采样板 一块
13、信号放大板 一块
14、软件备份光盘两张
15、电缆线一套
