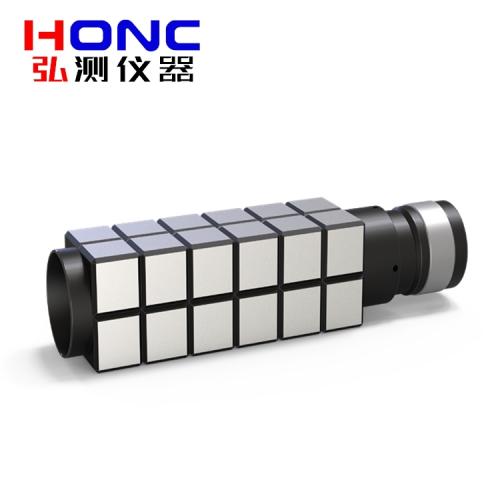

FGQ-6型 6×方管前置镜
产品简介 Product introduction
FGQ-6型 6×方管前置镜，是一种具有单分划板式目镜的仪器，在光学仪器生产装校工作中，既能作瞄准用，又能测量用。主要用来测量导轨的直线性、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等；同时还可以用来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基面之间的角度误差等。该仪器被广泛用于机械制造业、计量室、精密仪器制造业、光学实验室、光学冷加工以及光学仪器的装配、调整、检验等领域。
技术指标 Technical indicators
1、物 镜 焦 距：120mm；
2、出 瞳 直 径：5mm；
3、出 瞳 距 离：≥17mm；
4、视 场：≥7°19′；
5、分 辨 率：≤6.2″；
6、目镜调节范围：±5视度；
7、放 大 倍 率：6x；
8、分划板格值：0.1mm（2′52″）；
9、有效孔径：φ30mm；
10、视准轴与机械轴最大误差：≤15″；
标准配置 Standard configuration
● 前置镜主机
● 专用仪器箱
产品外形尺寸图
