HCParalMAT-S200型 电子式光学平行差测量仪
产品简介 Product introduction
HCParalMAT-S200型 电子式光学平行差测量仪采用光学自准直仪原理及高精度数字图像处理技术完成对光学平晶、光学窗口或光楔的平行差测量，测量软件可同时对两个正交方向的平行差或最大值进行测量，提供±1.0角秒的测量精度。
本机由一个电子自准直平行光管和一个可调节高度的升降底座组成。运行于上位计算机的测量软件可显示电子目镜及测量数据，并可将数据保存为Excel兼容格式并进行报表打印；产品采用了小型化设计技术，为用户提供了高性价比的平行差测量检测方案。
性能特点 Performance characteristics
1、便携经济适用，双轴，电子目镜；
2、±1.0秒光学平行差测量精度；
3、最大值测量或X 、Y 双轴独立测量；
4、高分辨率图像传感器；
5、软件直接显示测量结果， 无需人工读数；
6、可打印的测量报表；
7、长寿命LED光源；
8、全数字信号处理；
9、即插即用USB接口；
应用范围 Applications
● 光学平晶检测；
● 光学窗口平行度测量；
● 光楔检测；

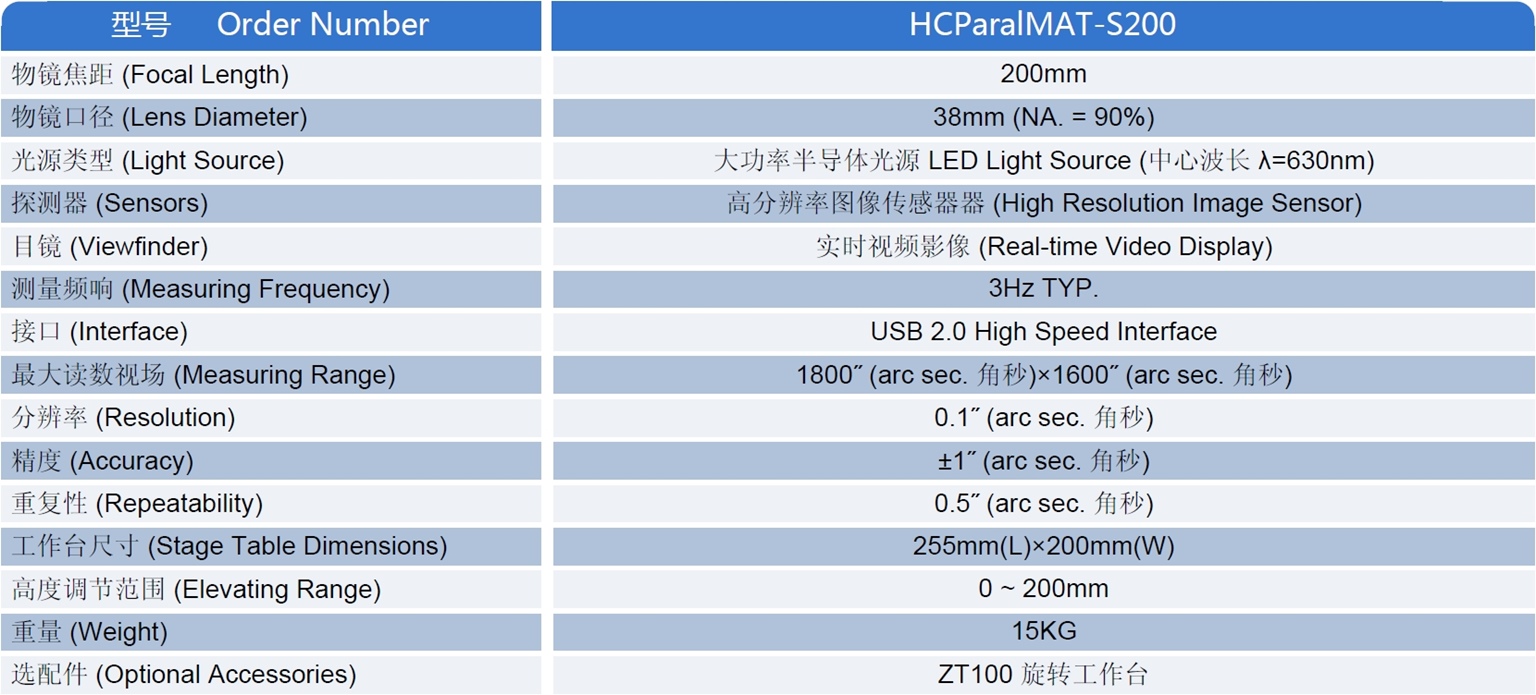

技术指标 Technical indicators
型号 HCParalMAT-S200 物镜焦距 200mm 物镜口径 38mm (N.A.=90%) 光源类型 大功率半导体光源LED Light Source (中心波长λ=630nm) 探测器 高分辨率图像传感器(High Resolution Image Sensor) 目镜 软件显示标尺叠加的实时影像(Real-time Video Display) 测量频响 3Hz TYP. 接口类型 USB 2.0 High Speed Interface 最大读数视场 1800" (arc sec. 角秒) × 1600" (arc sec. 角秒) 分辨率 0.1" (arc sec. 角秒) 精度 ±1" (arc sec. 角秒) 重复性 0.5" (arc sec. 角秒) 工作台尺寸 260mm (L)×200mm (W)
升降范围 0 ~ 200mm 重量 15.5 KG
标准配置 Standard configuration
● 光学平行差测量仪主机
● 大理石工作台
● 调节支臂
● 数据线
● 标准测量软件
● 专用仪器箱
选配附件 Optional accessories● 笔记本电脑
● 旋转工作台
● 可调平台
● 多轴倾斜台
注意事项 Precautions
1、仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定，做测件与仪器中间不得有抖动的气流，如通风口、暖气片、电烙铁、台灯、人体温度等，应尽量避免其影响。
2、观察表而镀反射膜的反射镜自准像应选择小功率灯泡，观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡，该仪器可使用6v、5w以下的小灯泡。
3、在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差，提高仪器精度。一般取3～5次。
4、仪器使用前应用软性纱布和航空汽油将基面的防绣油脂清擦干净。
5、仪器的二维测微器，供用户在观察时使用。
6、测微鼓轮系由精密螺杆付组成，使用时，切勿旋转过快，或用力过猛，以防精密螺杆精度走失及定位失灵。
保养维护 Maintenance
1、该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。
2、仪器出厂时各部份均保证了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。
3、镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。
4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
5、仪器使用后，对精密工作表面应及时用软性纱布和航空汽油擦干净并涂上适量防锈油脂。
6、仪器应经常保持清洁，特别是光学及精密零件表面，应尽量避免手指接触和碰伤，光学表面还应尽量减少擦拭，若需擦拭时，可先用脱脂棉花沾少量的酒精加乙醚混合剂（1 ： 8），轻轻擦拭以保持光学表面的清洁。
7、仪器使用完毕后，宜放在干燥、低温处。
8、仪器搬运时，应防止冲撞和较大的震动，以免精度损失。
9、仪器应定期维护检测，以保证原有精度。
