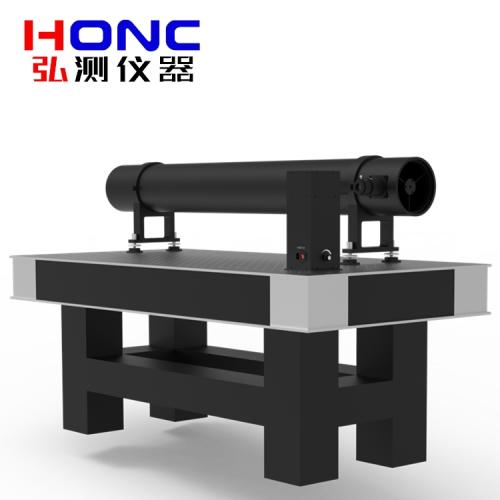

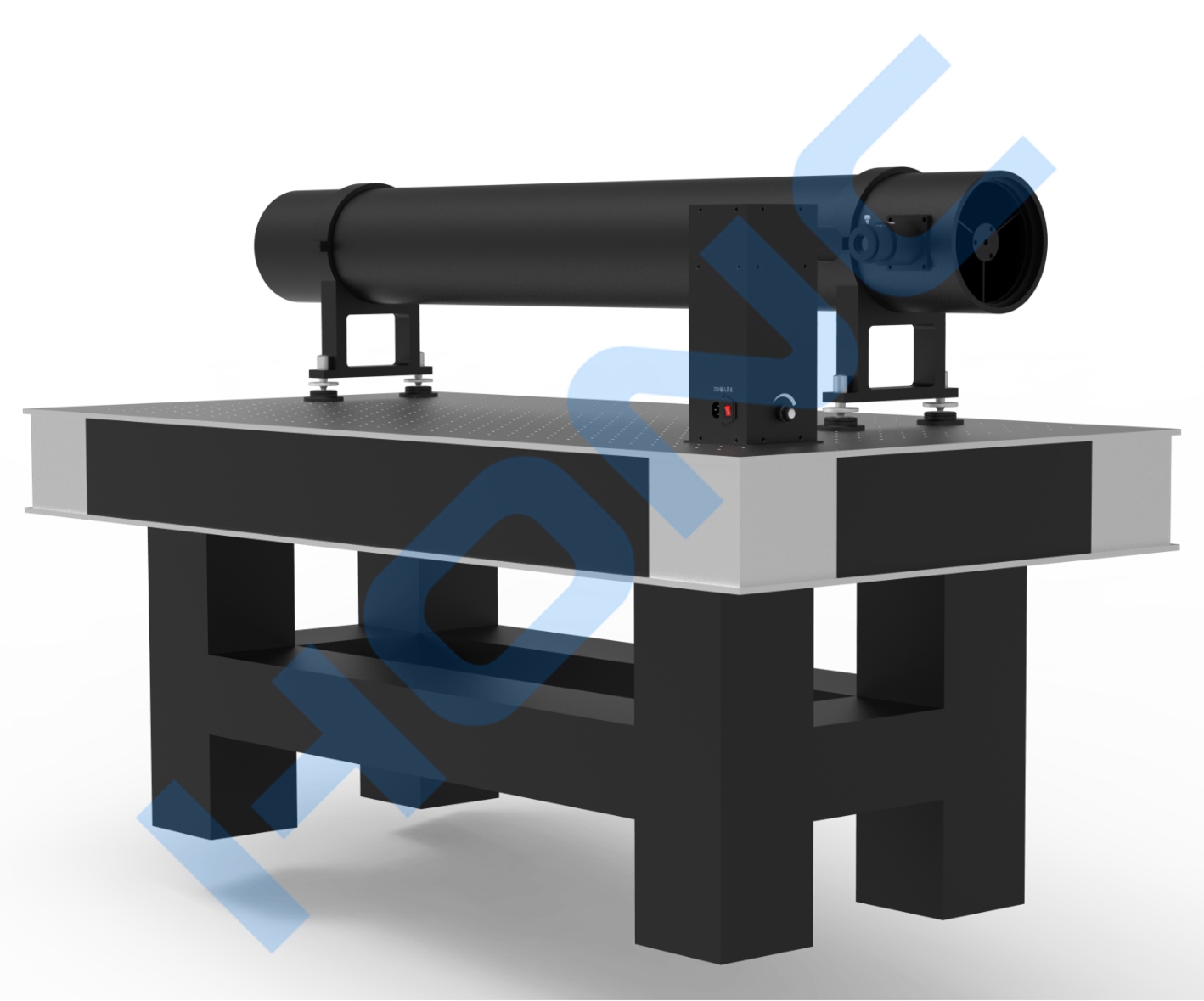

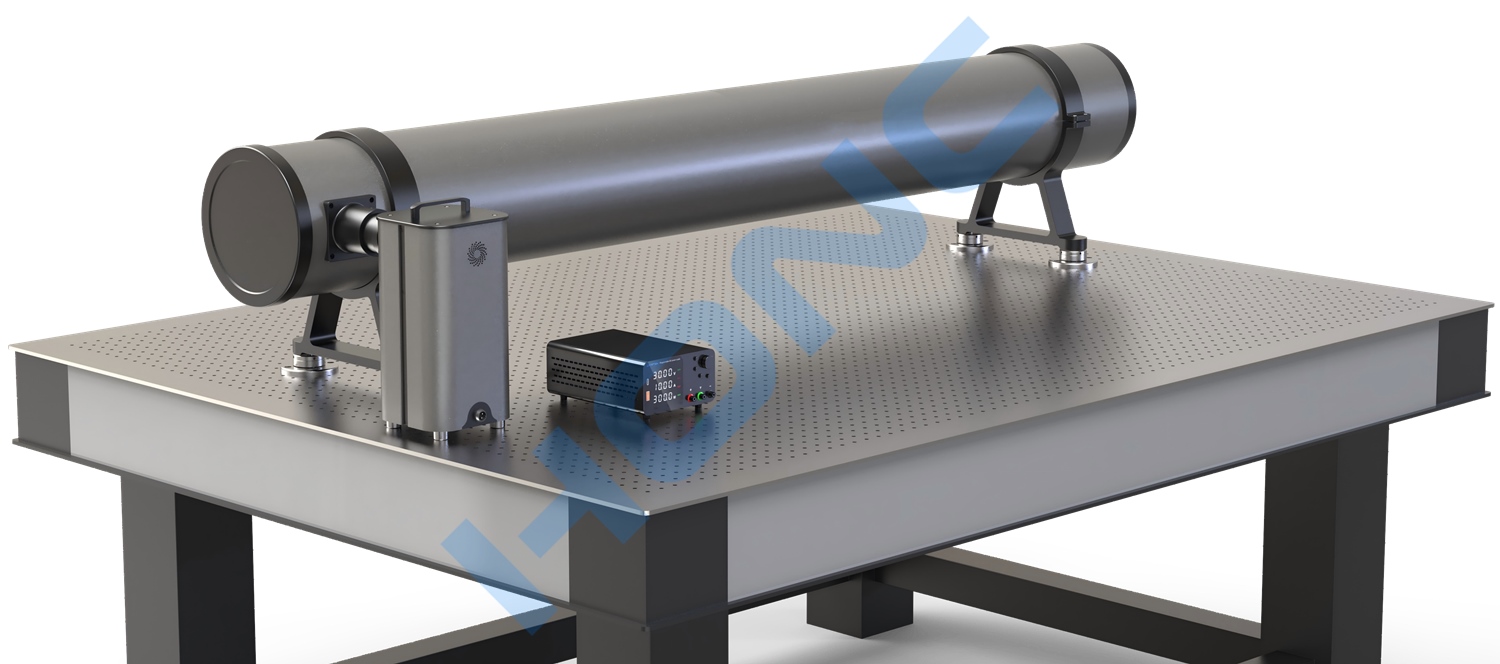

HTZ200-2000F型 同轴反射式平行光管
产品简介 Product introduction
HTZ200-2000F型 同轴反射式平行光管（Φ200），主要用于光学系统光轴调校的光学仪器，该仪器具有测量孔径大、光谱范围宽等优点，是进行光学仪器多光轴调校的专用仪器，主要可用于激光光轴、电视光轴、目视光轴间的光轴平行性调校，配备其它附件也可进行光学系统的其它参数测量。其缺点是中心有遮拦。

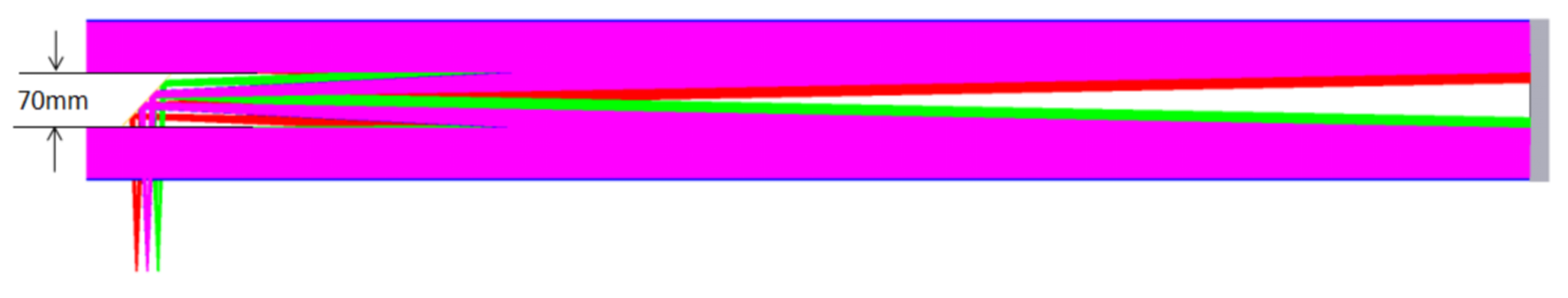

产品光路图
反射率曲线图

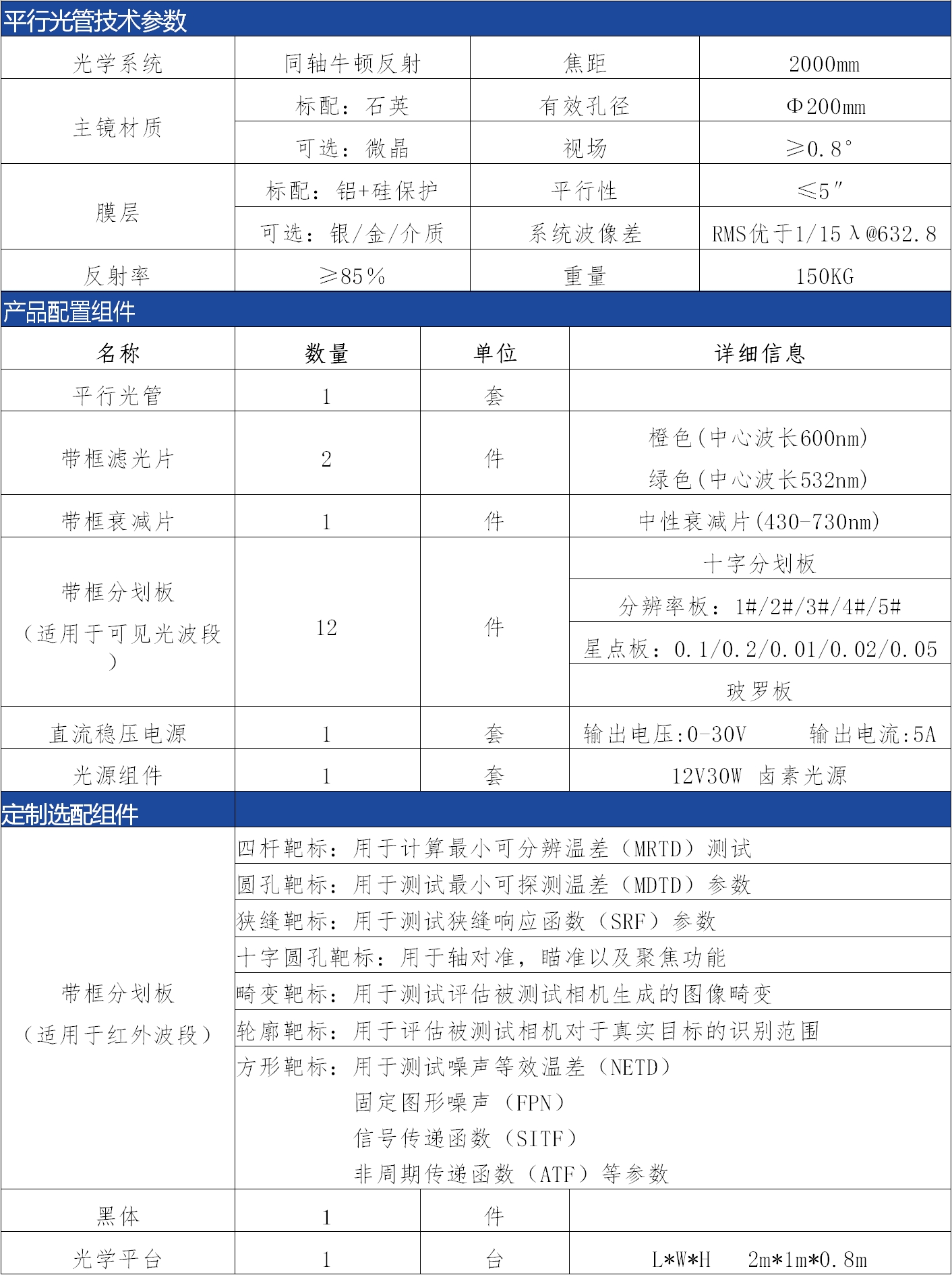

技术指标 Technical indicators
1、焦 距：2000mm；
2、有效孔径：Φ200mm；中心有遮拦；
3、面形精度：RMS优于1/20λ；
4、平行性：优于5"；
5、反 射 率：≥85%；
6、主镜材质：K9光学玻璃【可选配石英/微晶玻璃】；
7、膜 层：铝+硅保护【可选配金/银/介质+硅保护】；
8、视 场：≥0.8°；
标准配置 Standard configuration
名称
数量
单位
详细信息
同轴反射式平行光管
1
套
HTZ200-2000F型；含调整支架
带框毛玻璃
1
件
滤光片
3
件
绿色、橙色、中性
光源组件
1
套
KGY-306型；12V20W卤素光源
带框分划板
（适用于可见光波段）
12
件
带框十字分划板1件；
分辨率板（1#-5#）各1件；
玻罗板1件；
星点板（0.1/0.2/0.01/0.02/0.05）各1件；
电动旋转式靶板
1
套
可选配置（定制）
金属针孔板
1
件
可选配置（定制）
金属十字分划板
1
件
可选配置（定制）
金属四杆靶
1
件
可选配置（定制）
黑体
1
件
可选配置（定制）
光学平台
1
台
选 配

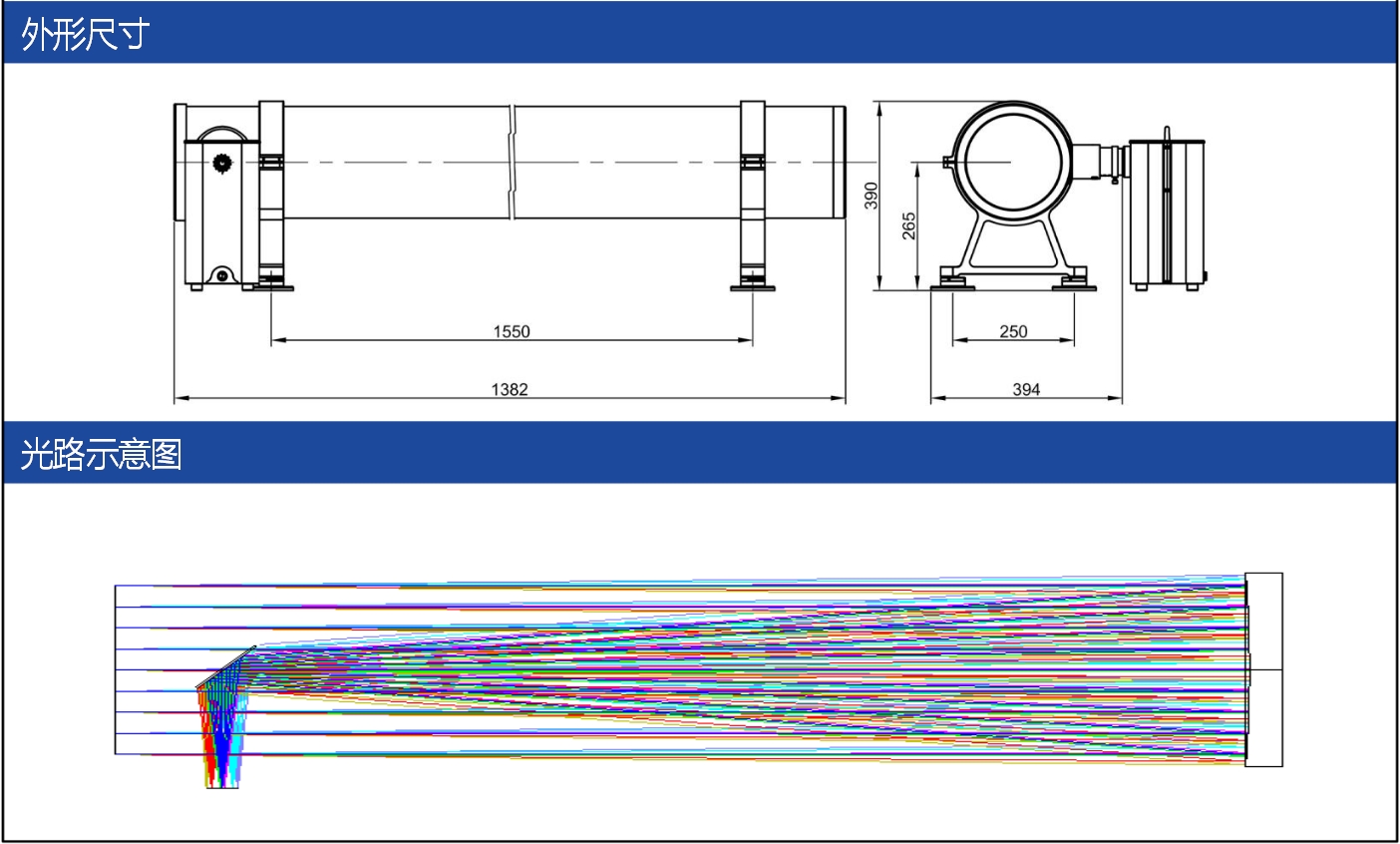

产品外形尺寸图
