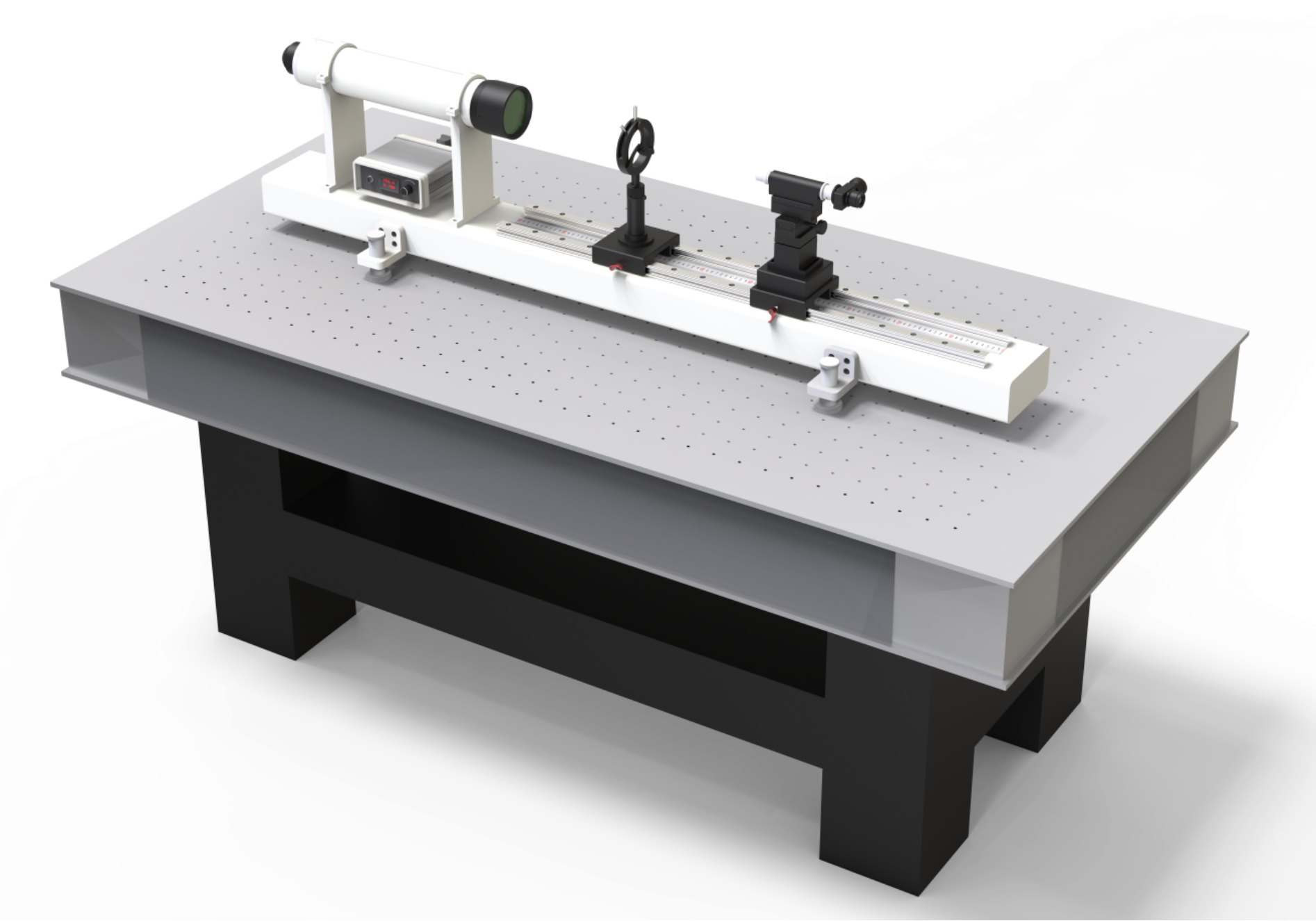

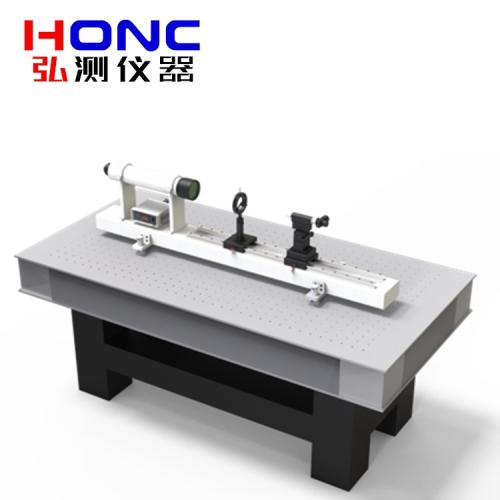

XGJ-500H型 光具座
产品简介 Product introduction
XGJ-500H型 光具座，是一种通用性强、用途广的光学测试仪器，它主要用于照相物镜、望远物镜及系统的光学基本量的测量及象质的评定。仪器带有多种附件，适宜于光学仪器的生产、科研和教学中使用。
XGJ-500H型 光具座，是一种像质优良，附件众多，使用方便，用途广泛的综合性光学测量仪器。主要用于各种光学零件、部件及光学系统的像质研究及光学基本量的测定，仪器配有各种附件，能作以下几个方面的测量。
(1)、用自准前置镜可测量平面平板玻璃的平行差以及棱镜的光学平行差及双像差。
(2)、用玻罗法测定物镜的焦距，也可直接测量截距。
(3)、借助其他仪器(如视度管、倍率计等）可对望远系统作视度、视差、放大率、出瞳直径和出瞳距离等参数的测量。
(4)、用分辨率板法可对物镜、棱镜及其组合系统的分辨能力进行检测。
(5)、用星点法检验透镜、棱镜及其组合系统的成像质量。

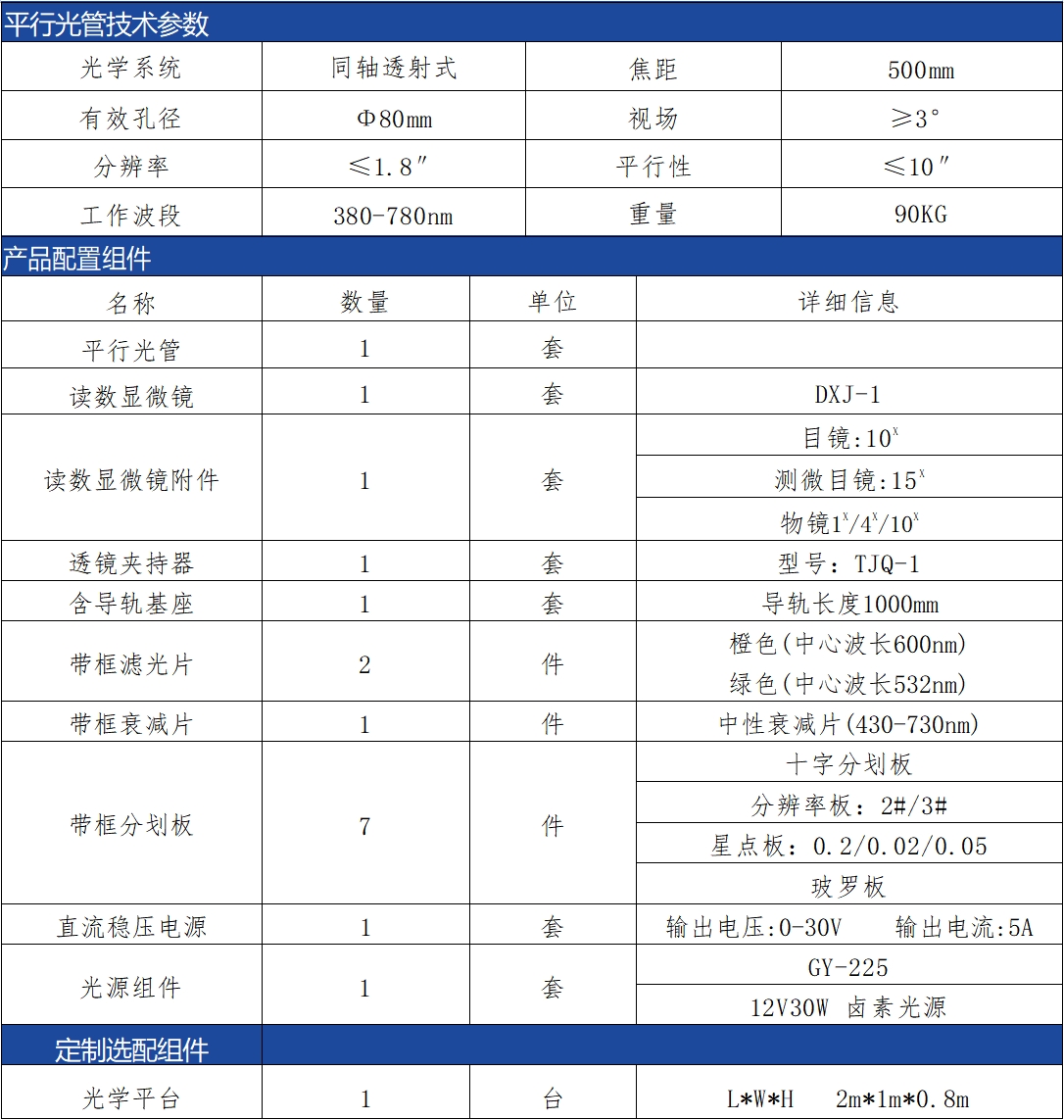

技术指标 Technical indicators
● 平行光管【F-500HA；透射式】
1、焦 距：500mm；
2、有效孔径：Φ80mm；
3、视 场：≥3°；
4、分 辨 率：≤1.8"；
5、平 行 性：≤10″；
6、镜管外径：Φ90mm；
7、照明灯泡：6V/3W白色 LED；
8、工作波段：380-780nm；
● 读数显微镜【DXJ-1】
1、目镜放大率：10x、15x；
2、物镜放大率：1×/4×/10×；
3、测微目镜分划格值：0.01mm；
4、目镜分划格值范围：0-8mm；
5、纵向移动游标格植：0.1mm；
6、横向移动游标格值：1mm；
7、横向移动游标分化格值：0.1mm；
8、横向移动范围： 50mm；
9、纵向移动范围：50mm；
10、高低升降范围： 10mm；
● 读数显微镜附件
10倍目镜、15倍测微目镜、1倍物镜、4倍物镜、10倍物镜、40倍物镜；
● 透镜夹持器【TJQ-1】
1、中心高 ： 225mm；
2、升降可调：±10mm；
3、夹持范围：Ф10mm～Ф76mm；
● 整机重量：90kg；
旧款外形尺寸
旧款外形尺寸
新款外观

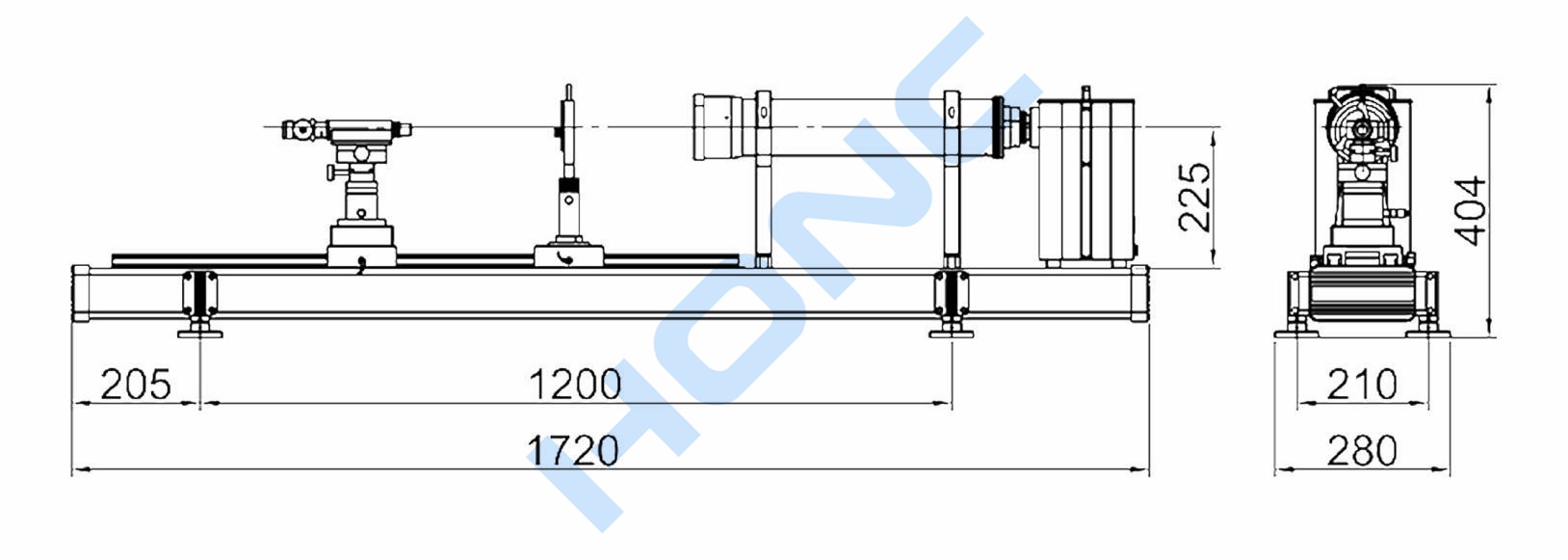

新款外形尺寸
标准配置 Standard configuration
名称
数量
单位
详细信息
平行光管
1
套
F-500HA
读数显微镜
1
套
DXJ-1
读数显微镜附件
1
套
10倍目镜、15倍测微目镜、1倍物镜、4倍物镜、10倍物镜、40倍物镜，各1件
透镜夹持器
1
套
TJQ-1
含导轨的底座
1
套
导轨长度1000mm
直流稳压电源
1
套
平行光管用
平行光管附件
10
件
十字分划板1件；
分辨率板（2#-3#）各1件；
玻罗板1件；
星点板（Φ0.2/Φ0.02/Φ0.05）各1件；
滤光片：橙色、绿色、中性各1件
光学平台
1
台
选配
保养维护 Maintenance
1、该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。
2、仪器出厂时各部份均保证了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。
3、镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。
4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
5、仪器使用后，对精密工作表面应及时用软性纱布和航空汽油擦干净并涂上适量防锈油脂。
6、仪器应经常保持清洁，特别是光学及精密零件表面，应尽量避免手指接触和碰伤，光学表面还应尽量减少擦拭，若需擦拭时，可先用脱脂棉花沾少量的酒精加乙醚混合剂（1 ： 8），轻轻擦拭以保持光学表面的清洁。
7、仪器使用完毕后，宜放在干燥、低温处。
8、仪器搬运时，应防止冲撞和较大的震动，以免精度损失。
9、仪器应定期维护检测，以保证原有精度。
