WikiOptics WAC-05/10型 高精度双轴电子激光自准直仪
prev zoom next

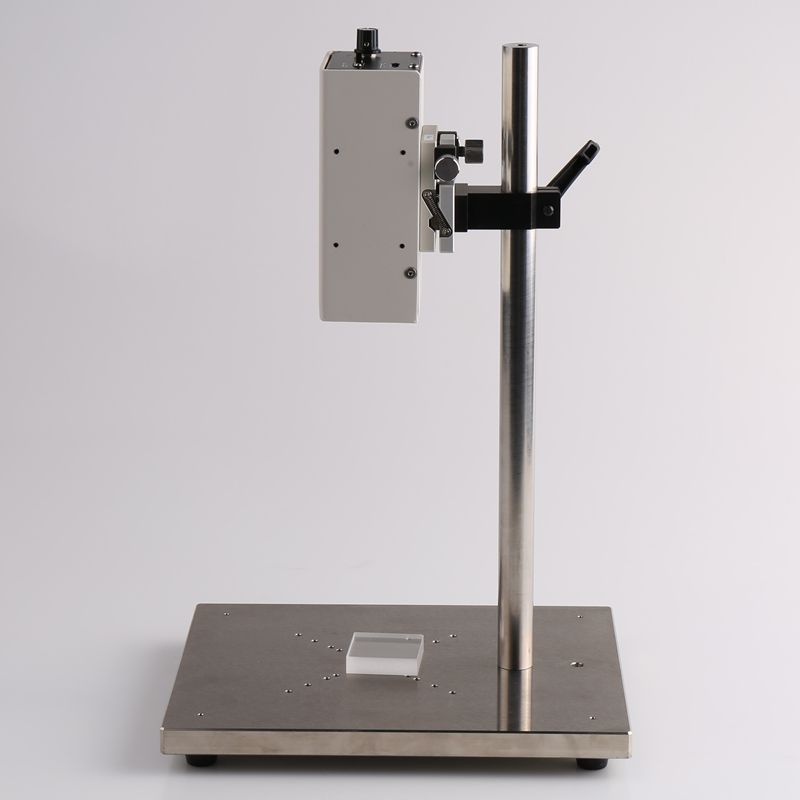

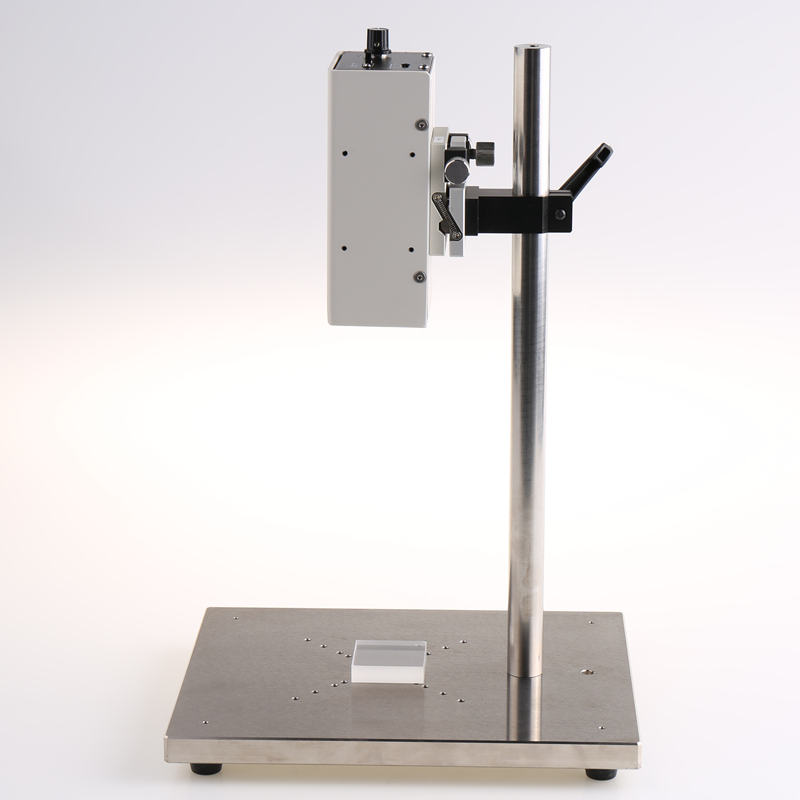

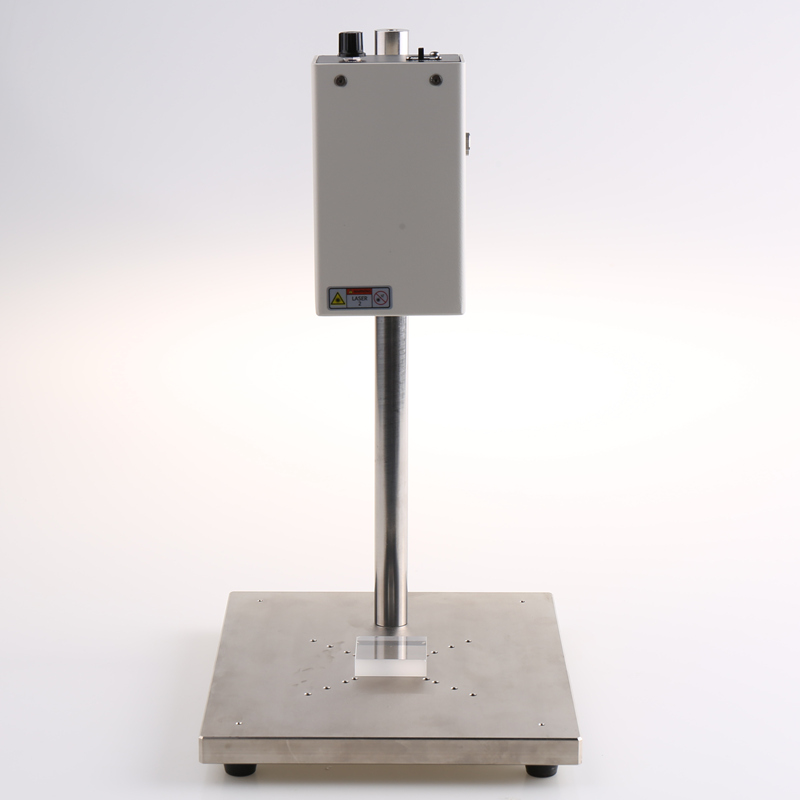

WikiOptics WAC-05/10型 高精度双轴电子激光自准直仪
WikiOptics,激光光源,大视场
  • 商品货号:HCECS001125
  • 商品点击数:3109
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

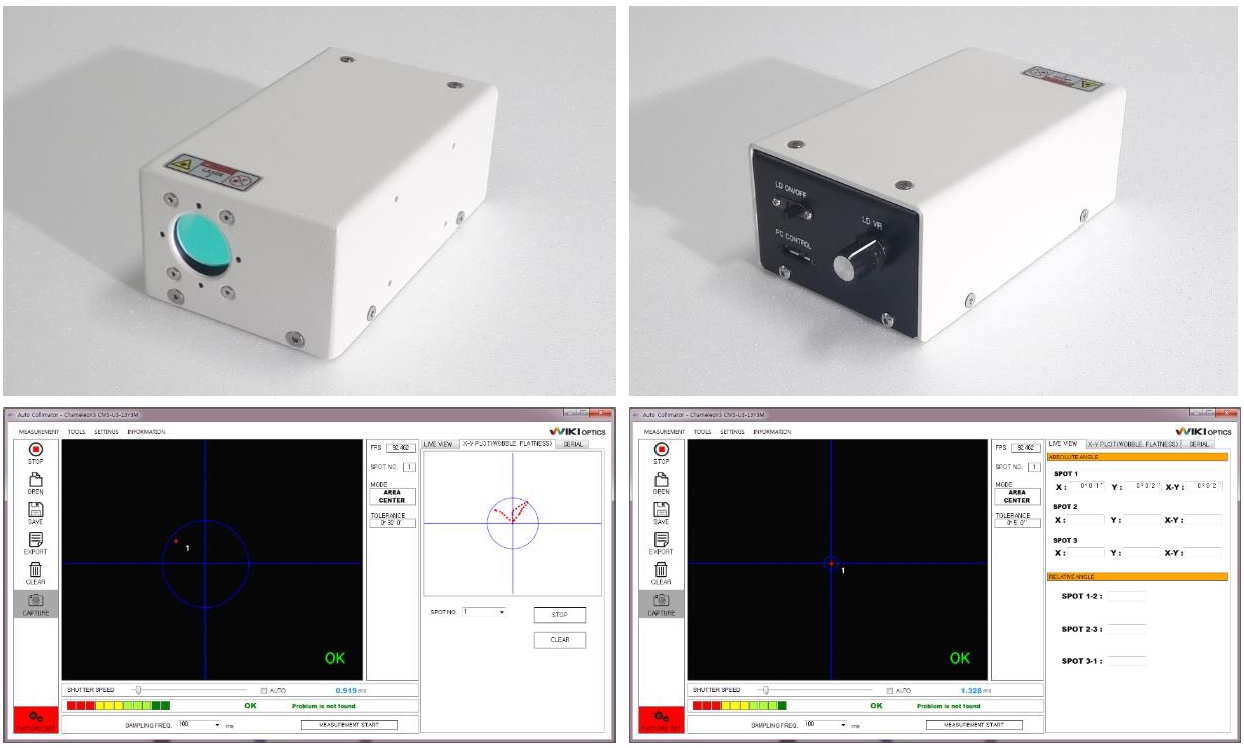

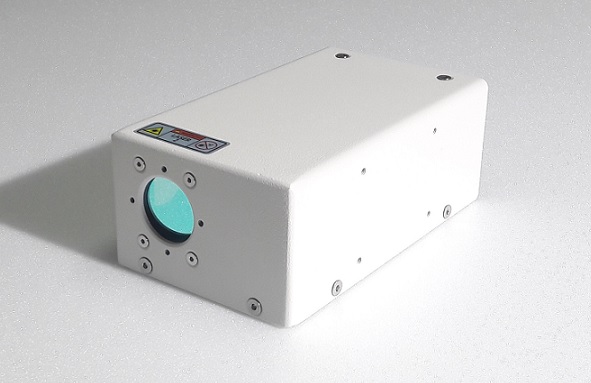

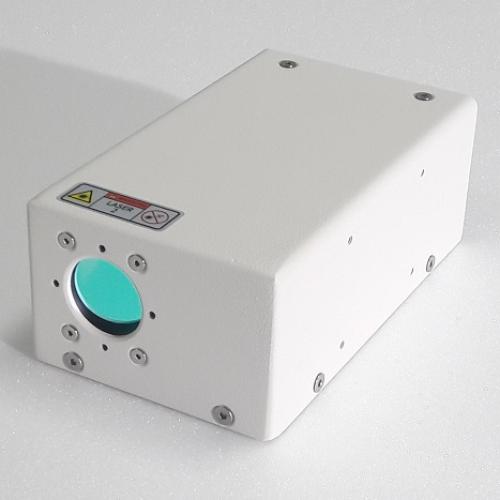

WikiOptics WAC-05/10 高精度双轴电子激光自准直仪

【WikiOptics Laser Autocollimator】




 产品简介   Product introduction


WikiOptics激光自准直仪,WAC-XX系列 自准直仪是用于测量角度设置的高精度仪器。 考虑到各种应用程序和用户便利性,WAC-XX自动准直仪包括适用于Windows 7、8、10的软件驱动程序以及图形用户界面。

WikiOptics Laser Autocollimator,Autocollimator WAC-XX series are high-precision instruments for measurement of angular settings. WAC- XX autocollimators include a software driver for Windows 7, 8, 10 along with a graphical user interface considering various applications and user convenience.

WAC-XX系列提供了基于PC的USB 3.0接口,并且还实现了亚像素插值,以提供高分辨率和可重复性。

WAC-XX series provide a PC-based USB 3.0 interface and also implement sub-pixel interpolation to provide high resolution and repeatability.




 应用范围   Applications


本机适合于要求较高测量精度的应用场合,如航空航天、高精度光学系统装配等,同时也是各省市计量机构、高等院校和科研院所作为基准角度参考器具的理想选择。



 应用领域   Application fields


1、实验室基准角度器具;

2、精密旋转台检测;

3、航空航天;

4、光学产品装配及调整;

5、精密机械安装定位;

6、计量机构;

7、机械产品直线度、平面度、垂直度、平行度等精度保障;

8、物理及光学实验室;


●  测量镜角,楔角,棱镜角

●  Measurement of mirror angle, wedge, prism angles

●  测量直线度,平面度,摆动度和平行度

●  Measurement of straightness, flatness, wobble and parallelism

●  光学装置对准

●  Alignment of optical setup

●  振动分析

●  Vibration analysis


 工作原理   Working principle


HCUltra-2040B/2045B/3045A型 高精度双轴电子光电自准直仪

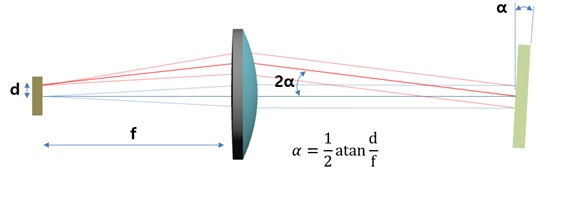

自准直仪是一种用于检测平面反射镜微小角度变化的光学测量仪器,从功能上理解,自准直仪是将准直仪(或平行光管)和准直望远镜结合为一体的一台仪器。自准直仪通常由光源、分划板、分光镜、物镜以及望远接收部分构成(参见以上示意图),光学自准直仪的望远接收部分由分划板和目镜组成,通过人眼观测并结合机械测微装置完成测量,光电自准直仪的望远接收部分则由光电传感器完成接收和测量。

光源将位于物镜焦平面(物镜焦距= f)的分划板投射至无穷远(准直光出射),经过平面反射镜返回的准直光经物镜后再次成像于同样位于物镜焦平面(共焦系统)的光电传感器的探测面上,当反射镜发生了α角度的偏转后,返回的分划板在光电传感器上的像会产生ΔS的位移(见上图),通过精确测量出ΔS值,即可准确计算出平面反射镜的偏转角度(见以上公式)。




 性能特点   Performance characteristics


●  具有2级激光安全性的激光光源

●  Laser light source with Class 2 laser safety

●  多点测量(多达3个点)

●  Multiple spot measurement (up to 3 spots)

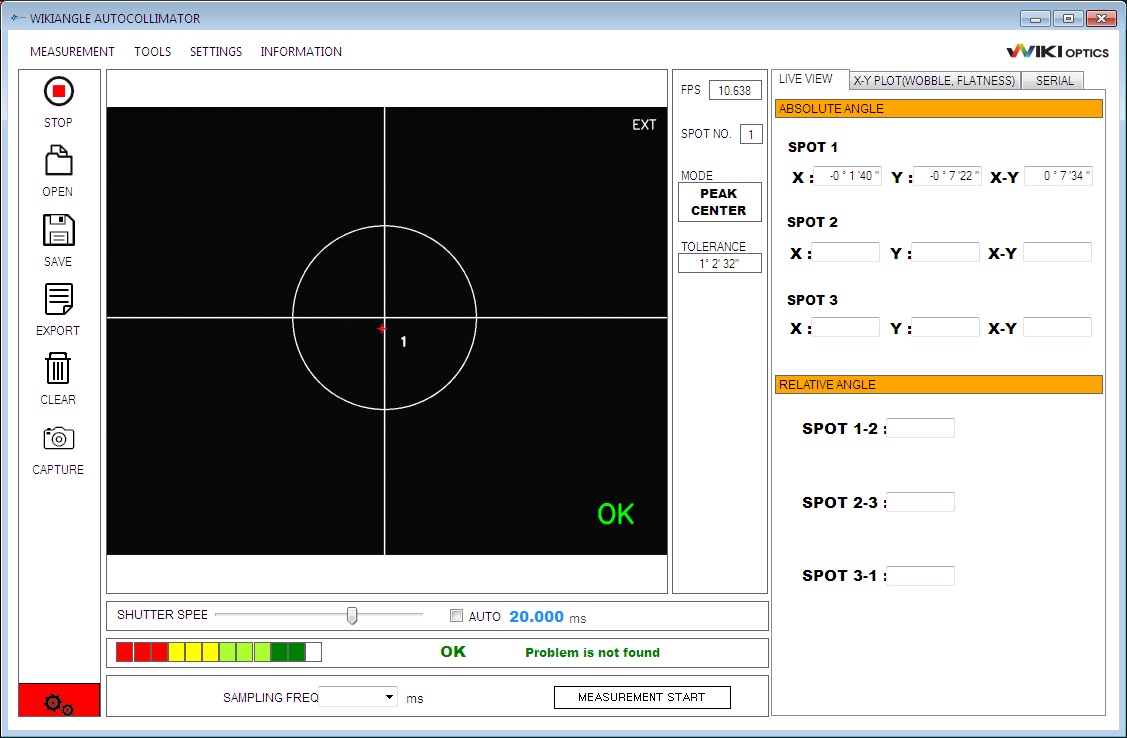

●  数字和图形用户界面

●  Numerical and graphical user interface

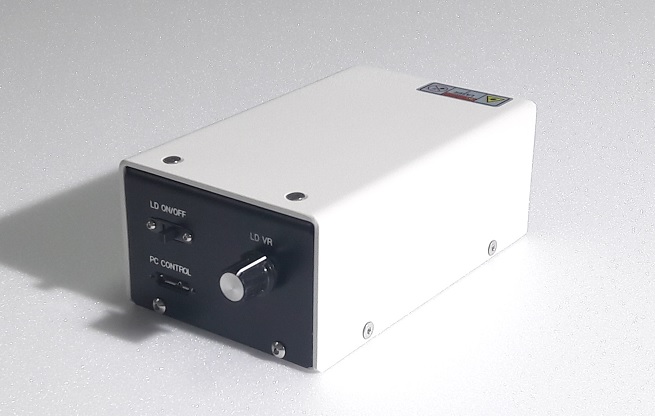

●  基于PC的单个USB 3.0数据接口

●  PC-based single USB 3.0 data interface

●  全面的数据导出

●  Comprehensive data exporting

●  配置文件管理和摆动评估,以方便用户

●  Profile management and wobble evaluation for user convenience

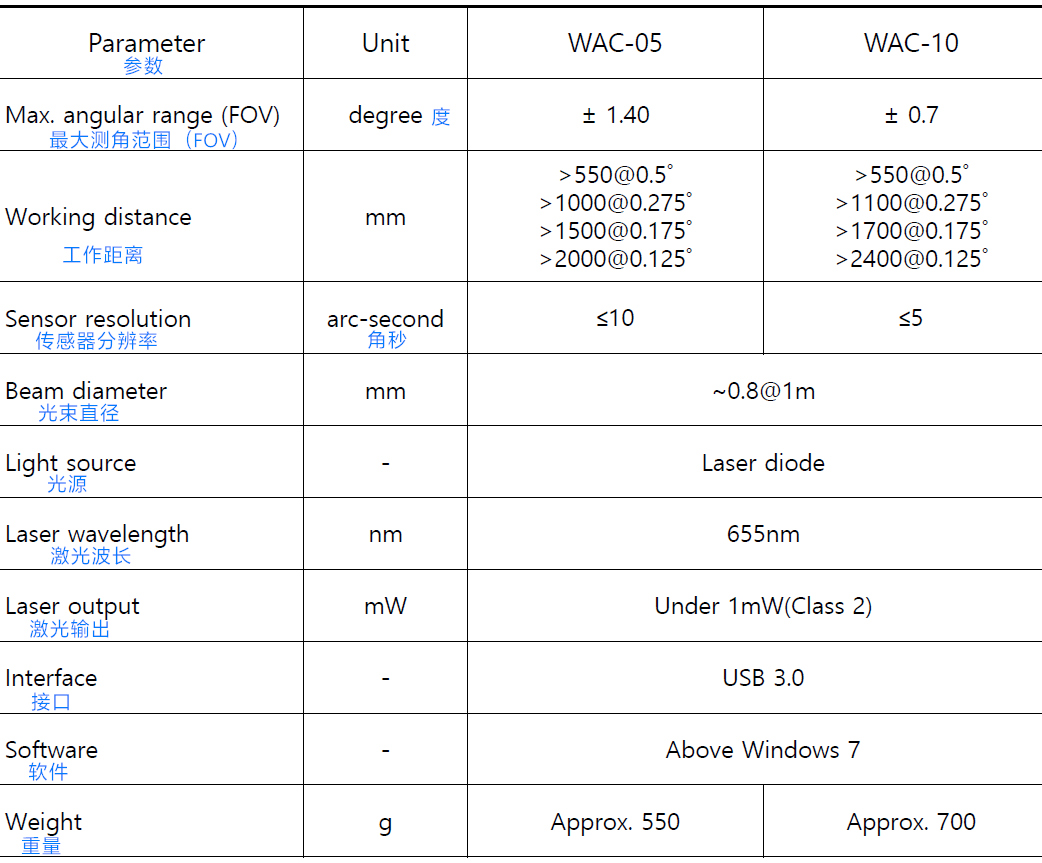

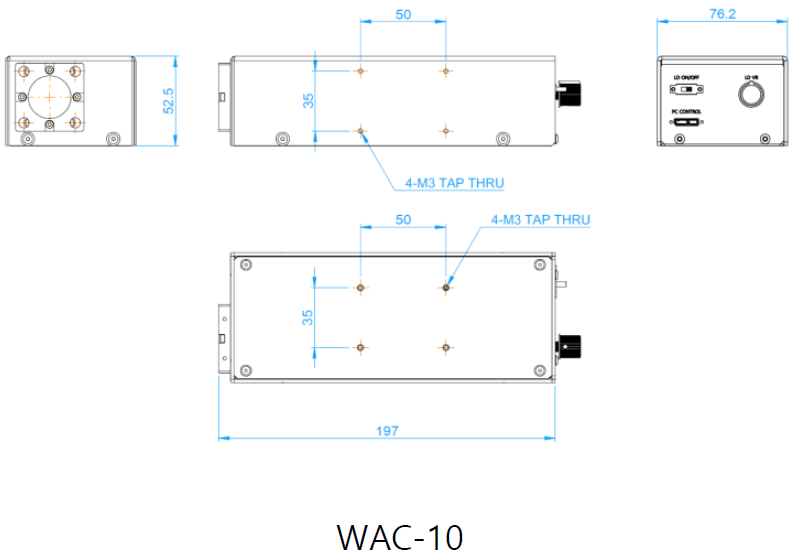

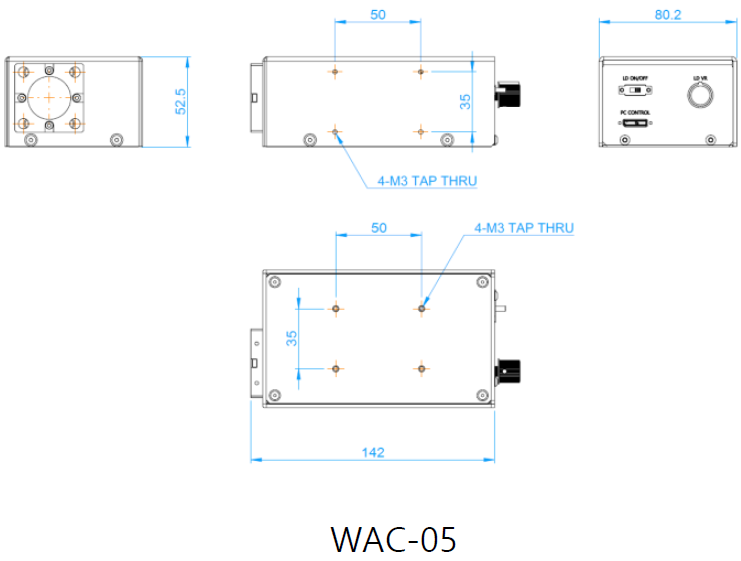

 技术指标   Technical indicators

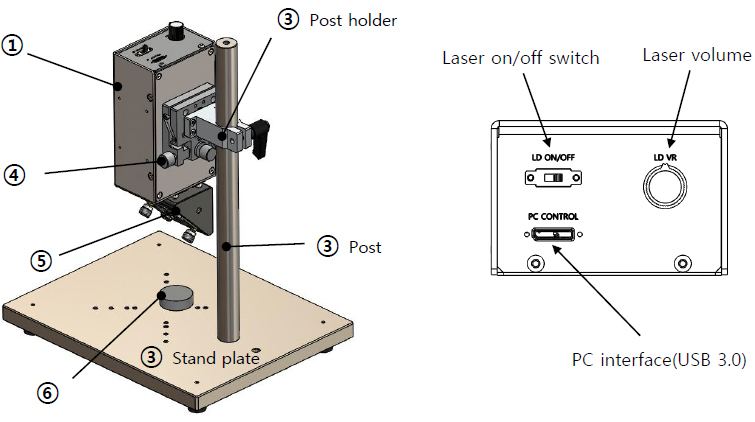

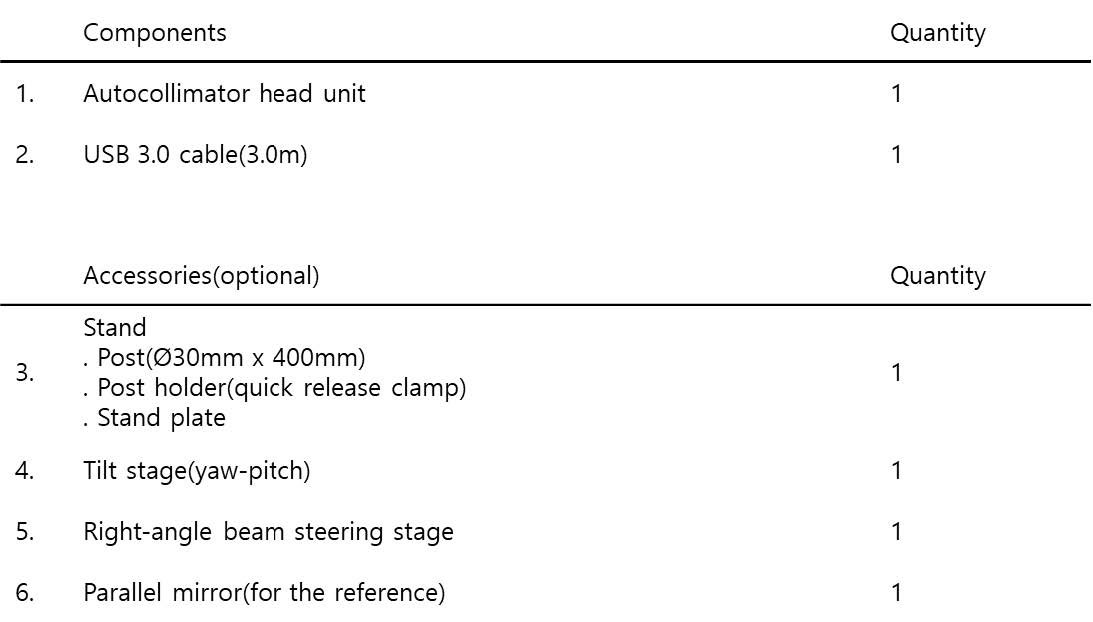

 标准配置   Standard configuration

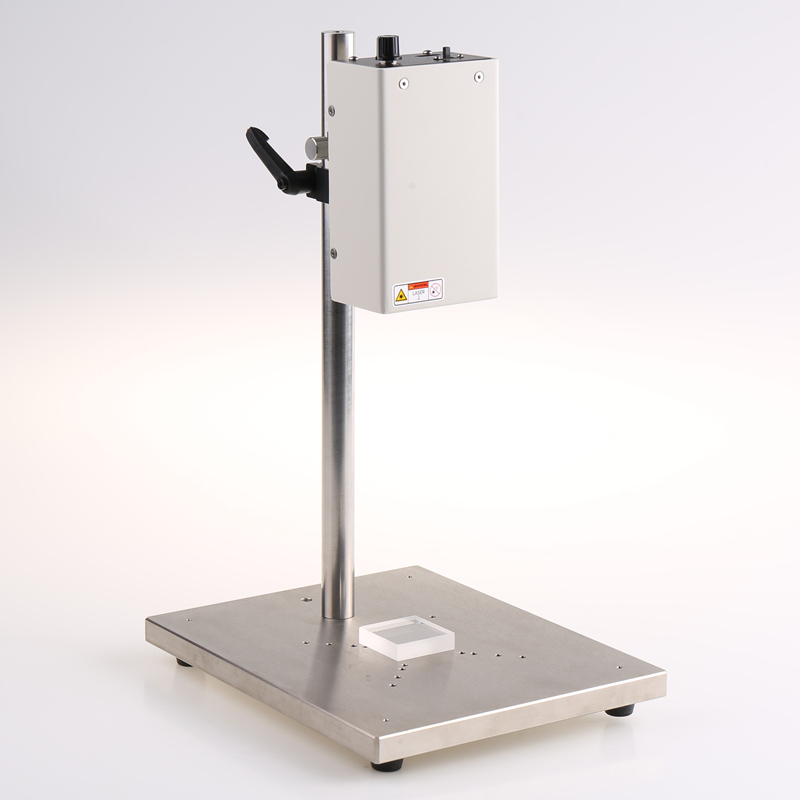

 选配附件   Optional accessories





 注意事项   Precautions


1、仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定,做测件与仪器中间不得有抖动的气流,如通风口、暖气片、电烙铁、台灯、人体温度等,应尽量避免其影响。

2、观察表而镀反射膜的反射镜自准像应选择小功率灯泡,观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡,该仪器可使用6v5w以下的小灯泡。

3、在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差,提高仪器精度。一般取3~5次。

4、仪器使用前应用软性纱布和航空汽油将基面的防绣油脂清擦干净。

5、仪器的二维测微器,供用户在观察时使用。

6、测微鼓轮系由精密螺杆付组成,使用时,切勿旋转过快,或用力过猛,以防精密螺杆精度走失及定位失灵。


 保养维护   Maintenance


1、该仪器系精密光学仪器,应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心,防止碰撞及振动。应保持工作环境的消洁及温度稳定。

2、仪器出厂时各部份均保证了良好的性能,除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。

3、镜头及目镜的外露玻璃部分切忌手摸,应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。

4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖,若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。

5、仪器使用后,对精密工作表面应及时用软性纱布和航空汽油擦干净并涂上适量防锈油脂。

6、仪器应经常保持清洁,特别是光学及精密零件表面,应尽量避免手指接触和碰伤,光学表面还应尽量减少擦拭,若需擦拭时,可先用脱脂棉花沾少量的酒精加乙醚混合剂(1 : 8),轻轻擦拭以保持光学表面的清洁。

7、仪器使用完毕后,宜放在干燥、低温处。

8、仪器搬运时,应防止冲撞和较大的震动,以免精度损失。

9、仪器应定期维护检测,以保证原有精度。
