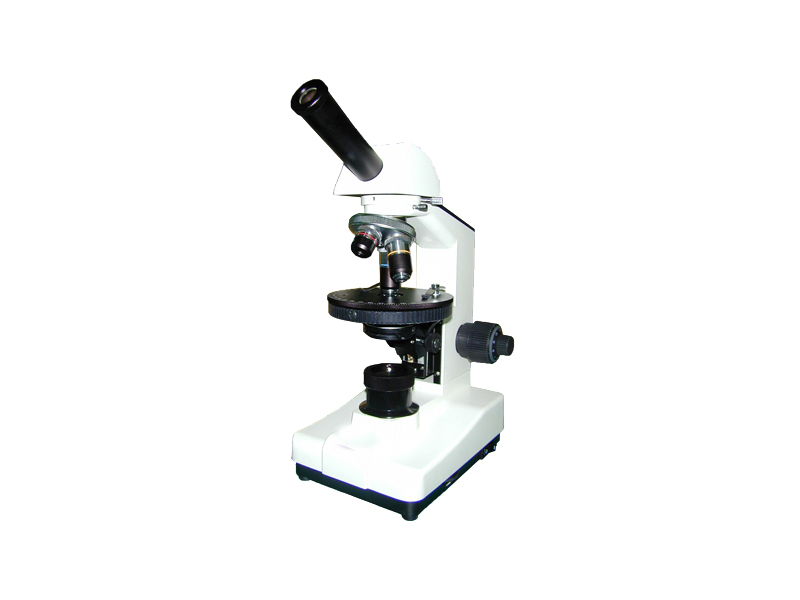

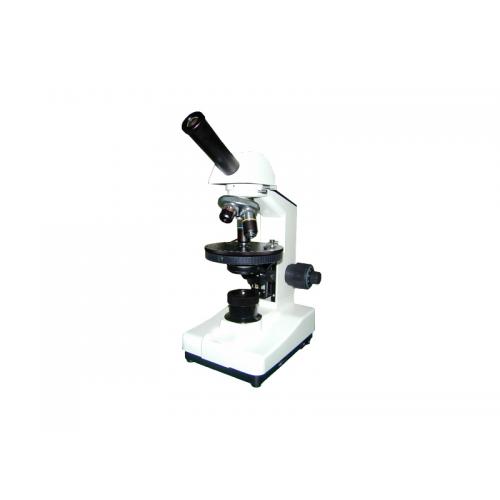

HJPL-135A型 透射式单目正置偏光显微镜



 产品简介   Product introduction

---

HJPL-135A型 透射式单目正置偏光显微镜，主要用于鉴别具有双折射特性的物质，是药理学、地质学和机械、冶金等部门用来研究结晶、矿物、岩石和金相组织的重要工具。是利用光的偏振特性对具有双折射性物质进行研究鉴定的必备仪器。它在医学上有广泛的用途，如观察齿、骨、头发、及活细胞等的结晶内含物、神经纤维、动物肌肉、植物纤维等的结构细节，分析变性过程。也可以观察无机化学中各种盐类的结晶状况在自然光看不到的精细结构。

偏光显微镜（Polarizing microscope）是用于研究所谓透明与不透明各向异性材料的一种显微镜，在地质学等理工科专业中有重要应用。凡具有双折射的物质，在偏光显微镜下就能分辨的清楚，当然这些物质也可用染色法来进行观察，但有些则不可用，而必须利用偏光显微镜。反射偏光显微镜是利用光的偏振特性对具有双折射性物质进行研究鉴定的必备仪器， 可供广大用户做单偏光观察，正交偏光观察，锥光观察。

 应用范围   Applications

---

本系列偏光显微镜是研究晶体光学性质的重要仪器，同时又是其他晶体光学研究法(油浸法、弗氏台法等)的基础。

偏光显微镜是利用光的偏振特性对具有双折射性物质进行研究鉴定的必备仪器,可做单偏光观察，正交偏光观察，锥光观察。将普通光改变为偏振光进行镜检的方法，以鉴别某一物质是单折射（各向同行）或双折射性（各向异性）。

双折射性是晶体的基本特征。因此，偏光显微镜被广泛地应用在矿物、高分子、纤维、玻璃、半导体、化学等领域。在生物学中，很多结构也具有双折射性，这就需要利用偏光显微镜加以区分。在植物学方面，如鉴别纤维、染色体、纺锤丝、淀粉粒、细胞壁以及细胞质与组织中是否含有晶体等。在植物病理上，病菌的入侵，常引起组织内化学性质的改变，可以偏光显微术进行鉴别。在人体及动物学方面，常利用偏光显微术来鉴别骨骼、牙齿、胆固醇、神经纤维、肿瘤细胞、横纹肌和毛发等。偏光显微镜的应用领域：

1、生物领域：在生物体中，不同的纤维蛋白结构显示出明显的各向异性，使用偏光显微镜可得到这些纤维中分子排列的详细情况。如胶原蛋白、细胞分裂时的纺缍丝等。

2、各种生物和非生物材料鉴定：如淀粉性质鉴定、药品成分鉴定、纤维、液晶、DNA晶体等。

3、医学分析：如结石、尿酸晶体检测、关节炎等。

4、地矿分析：除了常见的生物医学方面的应用之外，偏光显微镜还可用于对各种矿物及结晶体的偏光检测，被广泛应用于石油、采矿及半导体行业。LED照明及专用滤镜更是能够在质量控制及工业分析中进行应用。



 性能特点   Performance characteristics

---

偏光显微是鉴定物质细微结构光学性质的一种显微镜。凡具有双折射性的物质，在偏光显微镜下就能分辨的清楚，当然这些物质也可用染色法来进行观察，但有些则不可能，而必须利用偏光显微镜。

偏光显微镜的特点，就是将普通光改变为偏振光进行镜检的方法，以鉴别某一物质是单折射性（各向同性）或双折射性（各向异性）。双折射性是晶体的基本特性。因此，偏光显微镜被广泛地应用在矿物、化学等领域，在生物学和植物学也有应用。

▲  配置大视野目镜和消色差物镜，视场大而且清晰；

▲  粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm；

▲  6V20W卤素灯透射照明,亮度可调；

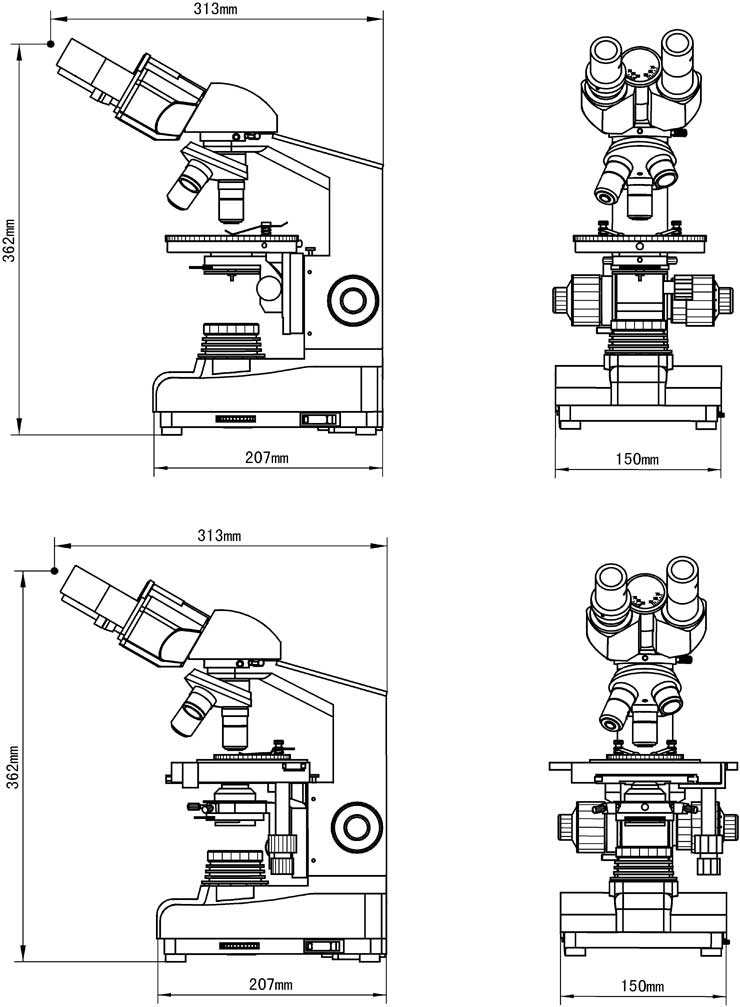

 技术指标   Technical indicators

---

型号	HJPL-135	HJPL-135A
目镜	大视野 WF10X(Φ18mm)
物镜	消色差物镜 4X/0.10
	消色差物镜 10X/0.25
	消色差物镜 40X/0.65 (弹簧)
	消色差物镜 100X/1.25(弹簧,油)
目镜筒	单目镜；倾斜30˚
检偏器	推拉式
调焦机构	粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
转换器	四孔(内向式滚珠内定位)
载物台	旋转式载物台(直径:Φ120mm)	双层机械移动式载物台附加（Φ100mm）； 旋转式载物台(尺寸：125mmX125mm； 移动范围：70mmX30mm)
阿贝聚光镜	NA.1.25  可上下升降
滤色片	蓝滤色片
	磨砂玻璃
起偏器	可360˚旋转
集光器	卤素灯照明适用
照明系统	6V 20W 卤素灯,亮度可调

 标准配置   Standard configuration

---

1、 仪器主机： 1 套

2、 10 倍目镜： 1只

3、 物镜：  4 只

4、 工作台：1套

5、 光源：1只

6、 电源： 1套

7、 三目镜筒

8、 调焦机构

9、 照明系统

10、 电源线

11、 仪器防尘罩

12、 产品说明书

13、 产品合格证

14、 产品保修卡

15、 专用高清彩色图像处理系统1套（300万/500万/1000万高清彩色CCD、视频线、数据线）【选配】

16、 专业显微数据分析系统1套【选配】

17、  品牌计算机【选配】

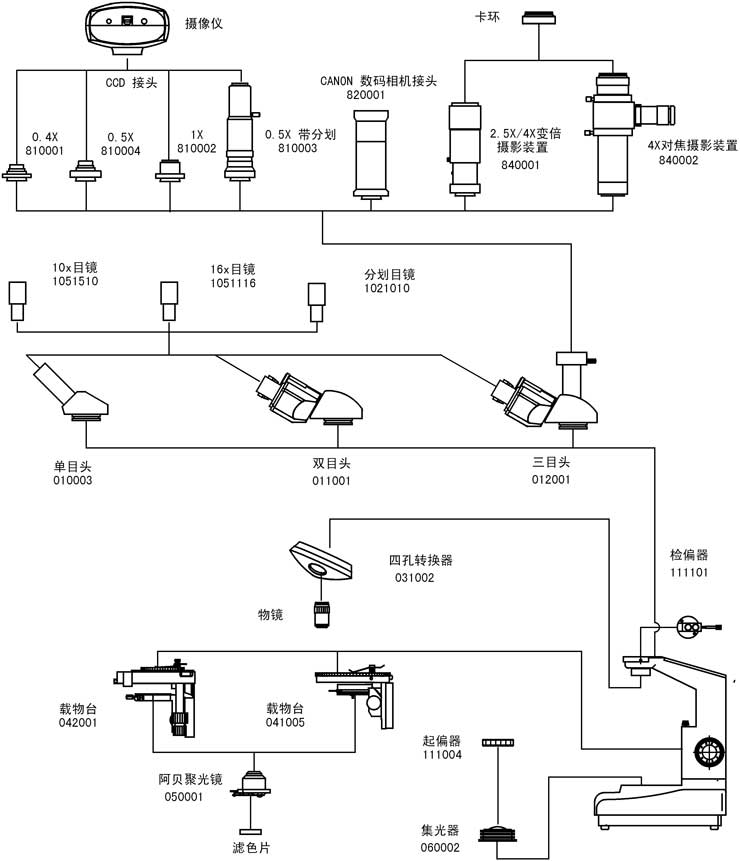

 选配附件   Optional accessories

---

●   专用彩色高清图像处理系统：

●   UCMOS03100KPA | 300万像素USB2.0 显微镜相机 CNC

●   UCMOS05100KPA | 500万像素USB2.0 显微镜相机 CNC

●   U3CMOS03100KPA | 310万像素USB3.0 显微镜相机 CNC

●   U3CMOS05100KPA | 510万像素USB3.0 显微镜相机 CNC

●   C3CMOS10000KPA | 1000万像素USB3.0 显微镜相机 CNC

●   U3ISPM18000KPA | 1800万像素USB3.0 ISP 硬件嵌入式显微镜相机

●   E3ISPM03100KPB-E3 | 310万像素USB3.0 显微镜相机(高端)

●   E3ISPM20000KPA-E3 | 2000万像素USB3.0 显微镜相机（高端）

●   E3ISPM12000KPA-E3 | 1200万像素USB3.0 显微镜相机（高端）

●   专业显微数据分析系统；

●   选配附件；

名称	类别/技术参数
目镜	大视野  WF16X(Φ11mm)
	分划    10X(Φ18mm) 格值0.1mm/格
目镜筒	双目镜,可360˚旋转,倾斜30º
	三目镜, 倾斜30º 可同时观察与摄影
转换器	五孔 (内向式滚珠内定位)
滤色片	绿滤色片
	黄滤色片
CCD接头	0.4X
	0.5X
	1X
	0.5X带分划尺,格值0.1mm/格
摄像仪	DV-1带USB和Video输出
	DV-2带USB输出
	DV-3带Video输出
摄影装置	2.5X/4X变倍摄影装置带10X取景目镜
	4X对焦摄影装置
	MD卡环
	PK卡环
数码相机接头	CANON(A610,A620,A630,A640)

 注意事项   Precautions

---

1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

为防止发生触电或火灾，安装显微镜、更换灯泡、更换保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

2. 严禁分解

除本说明书所提及的可拆卸部分外，严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障，请与供应商联系。

3. 输入电压

请确认输入电压与您所在地区的供电电压是否一致。如果不一致，请不要使用显微镜，并请与供应商联系。如果显微镜使用了错误的输入电压，会导致电路短路或造成火灾，从而损坏显微镜。

4. 使用特定灯泡、保险丝和电源线

如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线，必须使用有接地的电源线（PE）。

5. 显微镜需防高温、防潮、防异物

为防止发生短路或其它故障，请不要长时间在高温，潮湿的环境下使用，适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。如果有水洒在显微镜上时，请立即关闭电源开关，并拔掉电源线，然后用干布将水擦去。当有异物进入或滴入显微镜时，请停止使用并与供应商联系。

6. 光源热度

 照明灯泡在使用时会产生高温，在灯亮时不要触摸集光镜或灯箱，熄灯30分钟以内不要接触灯泡。更换灯泡时，请确认灯泡是否已足够冷却（至少熄灭30分钟）。

★ 为防止烫伤，在灯亮时或熄灯30分钟以内不要触摸灯泡。

★ 为防止火灾，请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微动调焦手轮

本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后，请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。

8. 放置场所

本显微镜是精密光学仪器，如果使用或存放不当，将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件：

※. 避免将显微镜放置在以下场所：有阳光直射处、室内照明的垂直下方及其它明亮场所。

※. 适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所，否则镜头上会结雾或发霉，积聚灰尘等，从而损坏显微镜，缩短其使用寿命。

9. 安装灯泡

请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。

※ .擦拭灯体表面污渍，可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面，使其亮度减弱，寿命降低。

※ .安装灯泡时要小心，防止灯泡滑落或伤害手指。

※ .更换灯泡时，请确认灯泡的触点是否完好。如果触点被损坏，灯泡可能不亮或短路。

※ .更换灯泡时，将灯脚尽可能深地插进灯座内。如果灯脚松了，灯泡可能熄灭或接触不良。

10. 仪器搬运

本显微镜是精密光学仪器且重量较重，搬运时小心谨慎，严禁强烈撞击和野蛮操作，否则会造成仪器损坏。

11. 环境保护

请将显微镜包装与使用过程中产生的废弃物，如纸箱、泡沫，塑胶、灯泡、电池等分类后妥善处理，保护环境！

 保养维护   Maintenance

---

1. 主机电源开关为供电控制，观察完毕或暂停使用时，将开关“O”按下，切断电源，以免仪器内电气元件仍处于工作状态。长期不用时，应将电源插头从电源插座中拔出并妥善保管好各种连接线。

2. 保持清洁，可用清洁纱布（或绸布、脱脂棉）蘸少许乙醇将镜头上的油与机身清擦干净，待其完全冷却、干燥后罩上防尘罩。

3. 清洁镜头：用吹风球吹去或用软刷拭去镜头上的灰尘；重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭（两者混合比约酒精20～30%，乙醚70～80%）。

4. 清洁仪器表面：可用清洁的软布擦试；重的污垢可用中性清洁剂擦洗。

5. 保管：长时期不用显微镜时，请关掉仪器电源，灯泡充分冷却，将显微镜的防尘罩罩上，存放在干燥、通风、清洁且无酸碱蒸汽的地方，以免镜头发霉。

6. 定期检查：为保持显微镜的性能，应对仪器进行定期检查和维护。
