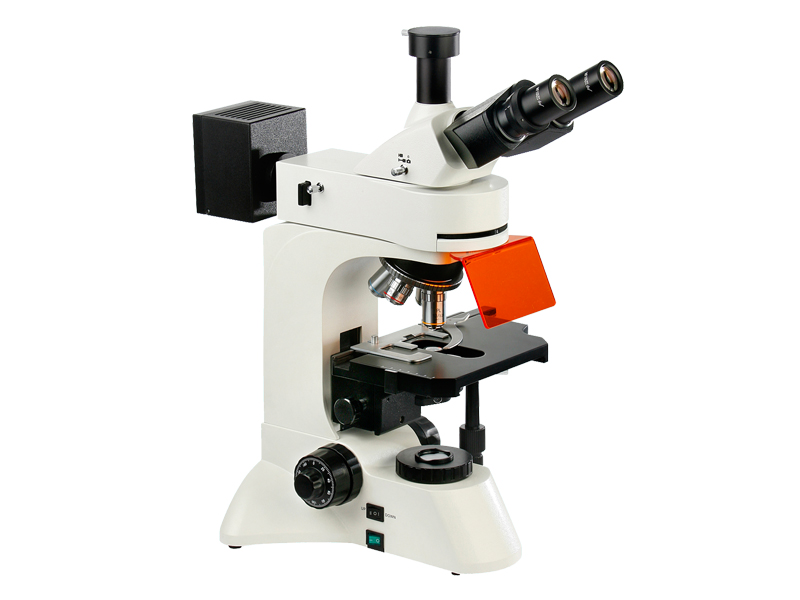

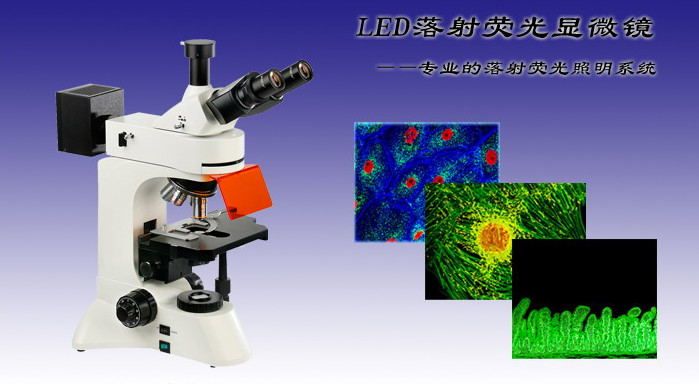

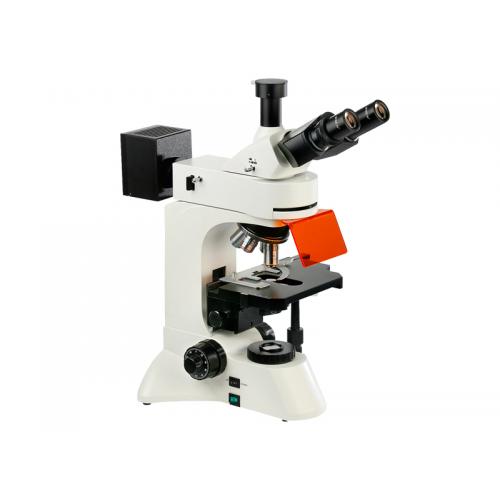

HYGL-3201LED型 LED落射式三目正置荧光显微镜

【落射荧光照明系统、透射明视场】



 产品简介   Product introduction

---

HYGL-3201LED型 LED落射式三目正置荧光显微镜，适用于荧光显微术和透射明视场观察，是一种多用途光学仪器，采用无放大率色差的无限远平场消色差荧光物镜和大视野目镜,光学系统成像清晰,视野广阔。激发光源采用大功率高亮度单色LED模块组，透射光源采用大功率高亮度白光LED模块，照明亮度可调，照明装置功耗小，使用寿命长，具有安全、舒适等操作性能。是生命科学领域研究、疾病预防与免疫检测的理想仪器，可供科研、高校、医疗和疾控防疫等部门使用。

荧光显微镜(Fluorescence microscope) ： 荧光显微镜是以紫外线为光源， 用以照射被检物体， 使之发出荧光， 然后在显微镜下观察物体的形状及其所在位置。

荧光显微镜用于研究细胞内物质的吸收、运输、化学物质的分布及定位等。 细胞中有些物质，如叶绿素等，受紫外线照射后可发荧光；另有一些物质本身虽不能发荧光，但如果用荧光染料或荧光抗体染色后，经紫外线照射亦可发荧光，荧光显微镜就是对这类物质进行定性和定量研究的工具之一。

新型的落射光装置是从光源来的光射到干涉分光滤镜后，波长短的部分（紫外和紫蓝）由于滤镜上镀膜的性质而反射，当滤镜对向光源呈45。倾斜时，则垂直射向物镜，经物镜射向标本，使标本受到激发，这时物镜直接起聚光器的作用。同时，滤长长的部分（绿、黄、红等），对滤镜是可透的，因此，不向物镜方向反射，滤镜起了激发滤板作用，由于标本的荧光处在可见光长波区，可透过滤镜而到达目镜观察，荧光图像的亮度随着放大倍数增大而提高，在高放大时比透射光源强。它除具有透射式光源的功能外，更适用于不透明及半透明标本，如厚片、滤膜、菌落、组织培养标本等的直接观察。研制的新型荧光显微镜多采用落射光装置，称之为落射荧光显微镜。

荧光显微镜和普通显微镜有以下的区别：

1.照明方式通常为落射式，即光源通过物镜投射于样品上；

2.光源为紫外光，波长较短，分辨力率高于普通显微镜；

3.有两个特殊的滤光片，光源前的用以滤除可见光，目镜和物镜之间的用于滤除紫外线，用以保护人眼。

荧光显微镜也是光学显微镜的一种，主要的区别是二者的激发波长不同。由此决定了荧光显微镜与普通光学显微镜结构和使用方法上的不同。

荧光显微镜是免疫荧光细胞化学的基本工具。它是由光源、滤板系统和光学系统等主要部件组成。是利用一定波长的光激发标本发射荧光，通过物镜和目镜系统放大以观察标本的荧光图像。

 应用范围   Applications

---

一般情况下，单独使用荧光显微镜即可以达到我们想要的成像效果，但在某些情况下，比如说当荧光比较微弱的情况下，仅仅通过荧光显微镜并不能达到理想的拍摄效果，或者我们希望可以将拍摄的荧光图片上传的电脑生面预览，修改甚至发表学术论文，这时候没有荧光显微镜CCD是不能达到要求的。



 性能特点   Performance characteristics

---

★ 110/230V 50/60Hz 多电压适配器供电，连接方便，使用安全；

★ 采用优良的无限远光学系统，配置平场物镜与大视野目镜。

★ 紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。

★ 落射荧光显微系统采用模块化设计理念，可以安全、快揵地调整照明系统，切换荧光滤色片组件。

★ 产品可应用于细胞组织，透明液态组织的显微观察，也可用于生物制药，医学检测、疾病预防等领域内的荧光显微术观察。

 技术指标   Technical indicators

---

目镜	大视野 WF10X(Φ22mm)
无限远平场消色差物镜	PL 4X/0.10
	PL 10X/0.25
	PLF L40X/0.85（弹簧）(无放大率色差)
	PL 100X/1.25(弹簧,油)
目镜筒	三目镜, 30˚倾斜
落射荧光照明系统	5W 高亮单色LED，可以按单色或双色进行组合； 各单色LED发光波长为： 绿色475nm~550nm，发射波长：595nm； 蓝色410nm~490nm，发射波长：515nm；
	荧光滤光片组: 蓝、绿。
调焦机构	粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
转换器	五孔(内向式滚珠内定位)
载物台	双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
透射照明系统	阿贝聚光镜 NA.1.25 可上下升降
	蓝滤色片和磨砂玻璃
	集光器适应于LED照明(内置视场光栏)
	3W 高亮白光LED, 亮度可调

 标准配置   Standard configuration

---

1、 仪器主机： 1 套

2、 10 倍目镜： 2只

3、 物镜：  4 只

4、 工作台：1套

5、 光源：1只

6、 电源： 1套

7、 三目镜筒

8、 落射荧光照明系统

9、 透射照明系统

10、 电源线

11、 仪器防尘罩

12、 产品说明书

13、 产品合格证

14、 产品保修卡

15、 专用高清彩色图像处理系统1套（300万/500万/1000万高清彩色CCD、视频线、数据线）【选配】

16、 专业显微数据分析系统1套【选配】

17、  品牌计算机【选配】

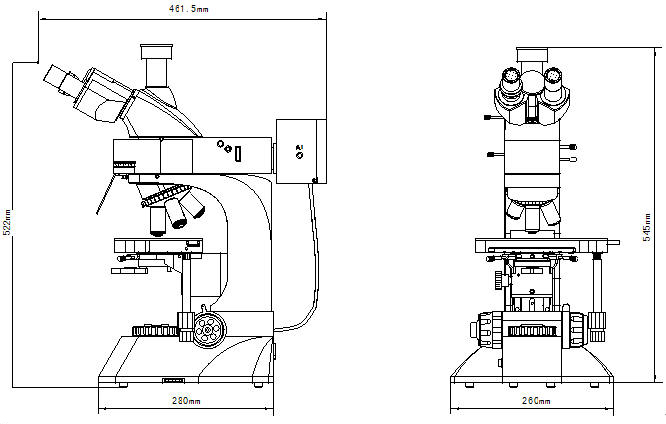

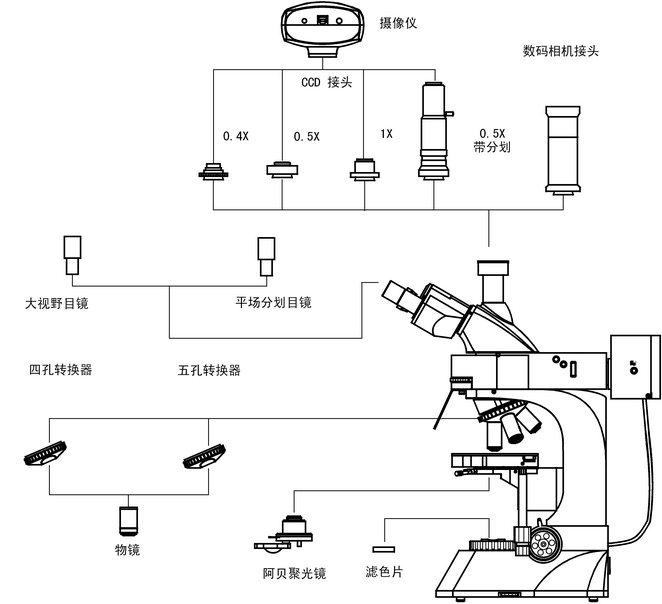

 选配附件   Optional accessories

---

●   专用彩色高清图像处理系统：

●   UCMOS03100KPA | 300万像素USB2.0 显微镜相机 CNC

●   UCMOS05100KPA | 500万像素USB2.0 显微镜相机 CNC

●   U3CMOS03100KPA | 310万像素USB3.0 显微镜相机 CNC

●   U3CMOS05100KPA | 510万像素USB3.0 显微镜相机 CNC

●   C3CMOS10000KPA | 1000万像素USB3.0 显微镜相机 CNC

●   U3ISPM18000KPA | 1800万像素USB3.0 ISP 硬件嵌入式显微镜相机

●   E3ISPM03100KPB-E3 | 310万像素USB3.0 显微镜相机(高端)

●   E3ISPM20000KPA-E3 | 2000万像素USB3.0 显微镜相机（高端）

●   E3ISPM12000KPA-E3 | 1200万像素USB3.0 显微镜相机（高端）

●   专业显微数据分析系统；

●   选配附件；

目镜	分划目镜10X(field number:Φ22mm)
物镜	无限远平场消色差物镜60X
滤色片	绿、黄滤色片
荧光滤光片组	紫光380nm~415nm  发射波长：475nm
	紫外光320nm~380nm  发射波长：435nm
CCD接头	0.4X、0.5X、1X、0.5X带分划
摄像仪	USB输出：130/300/500/1000万像素 Video输出：380/520电视线
数码相机接头	CANON(EF) NIKON(F)

 注意事项   Precautions

---

1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

为防止发生触电或火灾，安装显微镜、更换灯泡、更换保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

2. 严禁分解

除本说明书所提及的可拆卸部分外，严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障，请与供应商联系。

3. 输入电压

请确认输入电压与您所在地区的供电电压是否一致。如果不一致，请不要使用显微镜，并请与供应商联系。如果显微镜使用了错误的输入电压，会导致电路短路或造成火灾，从而损坏显微镜。

4. 使用特定灯泡、保险丝和电源线

如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线，必须使用有接地的电源线（PE）。

5. 显微镜需防高温、防潮、防异物

为防止发生短路或其它故障，请不要长时间在高温，潮湿的环境下使用，适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。如果有水洒在显微镜上时，请立即关闭电源开关，并拔掉电源线，然后用干布将水擦去。当有异物进入或滴入显微镜时，请停止使用并与供应商联系。

6. 光源热度

 照明灯泡在使用时会产生高温，在灯亮时不要触摸集光镜或灯箱，熄灯30分钟以内不要接触灯泡。更换灯泡时，请确认灯泡是否已足够冷却（至少熄灭30分钟）。

★ 为防止烫伤，在灯亮时或熄灯30分钟以内不要触摸灯泡。

★ 为防止火灾，请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微动调焦手轮

本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后，请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。

8. 放置场所

本显微镜是精密光学仪器，如果使用或存放不当，将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件：

※. 避免将显微镜放置在以下场所：有阳光直射处、室内照明的垂直下方及其它明亮场所。

※. 适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所，否则镜头上会结雾或发霉，积聚灰尘等，从而损坏显微镜，缩短其使用寿命。

9. 安装灯泡

请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。

※ .擦拭灯体表面污渍，可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面，使其亮度减弱，寿命降低。

※ .安装灯泡时要小心，防止灯泡滑落或伤害手指。

※ .更换灯泡时，请确认灯泡的触点是否完好。如果触点被损坏，灯泡可能不亮或短路。

※ .更换灯泡时，将灯脚尽可能深地插进灯座内。如果灯脚松了，灯泡可能熄灭或接触不良。

10. 仪器搬运

本显微镜是精密光学仪器且重量较重，搬运时小心谨慎，严禁强烈撞击和野蛮操作，否则会造成仪器损坏。

11. 环境保护

请将显微镜包装与使用过程中产生的废弃物，如纸箱、泡沫，塑胶、灯泡、电池等分类后妥善处理，保护环境！

---

（1）严格按照荧光显微镜出厂说明书要求进行操作，不要随意改变程序。

（2）应在暗室中进行检查。进入暗室后，接上电源，点燃超高压汞灯5～15min，待光源发出强光稳定后，眼睛完全适应暗室，再开始观察标本。

（3）防止紫外线对眼睛的损害，在调整光源时应戴上防护眼镜。

（4）检查时间每次以1～2h为宜，超过90min，超高压汞灯发光强度逐渐下降，荧光减弱；标本受紫外线照射3～5min后，荧光也明显减弱；所以，最多不得超过2～3h。

（5）荧光显微镜光源寿命有限，标本应集中检查，以节省时间，保护光源。天热时，应加电扇散热降温，新换灯泡应从开始就记录使用时间。灯熄灭后欲再用时，须待灯泡充分冷却后才能点燃。一天中应避免数次点燃光源。

（6）标本染色后立即观察，因时间久了荧光会逐渐减弱。若将标本放在聚乙烯塑料袋中4℃保存，可延缓荧光减弱时间，防止封裱剂蒸发。长时间的激发光照射标本，会使得荧光衰减和消失现象，故应尽可能缩短照射时间。暂时不观察时可用挡光板遮盖激发光。

（7）标本观察时候应采用无荧光油，应避免眼睛直视紫外光源。

（8）电源应安装稳压器，电压不稳会降低荧光灯的寿命。

 保养维护   Maintenance

---

1. 主机电源开关为供电控制，观察完毕或暂停使用时，将开关“O”按下，切断电源，以免仪器内电气元件仍处于工作状态。长期不用时，应将电源插头从电源插座中拔出并妥善保管好各种连接线。

2. 保持清洁，可用清洁纱布（或绸布、脱脂棉）蘸少许乙醇将镜头上的油与机身清擦干净，待其完全冷却、干燥后罩上防尘罩。

3. 清洁镜头：用吹风球吹去或用软刷拭去镜头上的灰尘；重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭（两者混合比约酒精20～30%，乙醚70～80%）。

4. 清洁仪器表面：可用清洁的软布擦试；重的污垢可用中性清洁剂擦洗。

5. 保管：长时期不用显微镜时，请关掉仪器电源，灯泡充分冷却，将显微镜的防尘罩罩上，存放在干燥、通风、清洁且无酸碱蒸汽的地方，以免镜头发霉。

6. 定期检查：为保持显微镜的性能，应对仪器进行定期检查和维护。
