XTL-201型 落射式三目正置连续变倍体视显微镜【连续变倍、落射式、明场/荧光观察】
prev zoom
XTL-201型 落射式三目正置连续变倍体视显微镜【连续变倍、落射式、明场/荧光观察】
连续变倍、落射、明场/荧光观察
  • 商品货号:HCECS001016
  • 商品点击数:2169
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

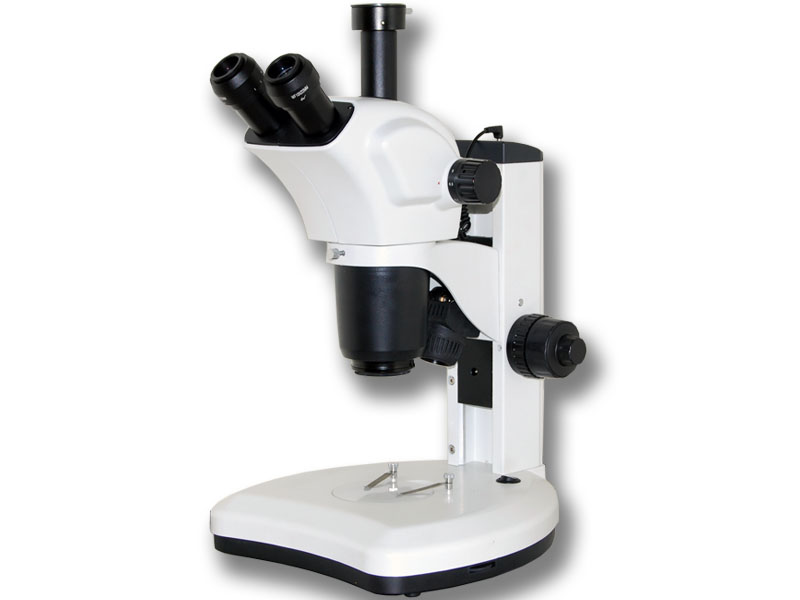

XTL-201 落射式三目正置连续变倍体视显微镜

【连续变倍、落射式、明场/荧光观察】





 产品简介   Product introduction



XTL-201型 落射式三目正置连续变倍体视显微镜,是一种成正像显微镜,采用水平式手轮变倍,具有工作距离长,成像清晰而平稳,视场宽阔,操作方便等特点。可广泛应用于文教科研,农林地质,电子精密机械等行业和部门。





 应用范围   Applications


可广泛应用于文教科研,农林地质,电子精密机械等行业和部门。也可应用于电子工业和精密机械工业做产品的装配和签验,由于有很高的分辨率及大视场范围的清晰度因此特别适合显微摄像及观察不规则物体及细微结构。是学校、医院、教学使用外还适用于农业、林业、医药、卫生、地质、考古、生物等行业。



 性能特点   Performance characteristics


★  采用连续变倍工作方式,明视场观察时有效工作距离110mm,变倍范围0.7~6.3   (变倍比1:9)。

★  45°倾斜目视观察,左右视度可调,调节范围±5屈光度;瞳距可调,调节范围48~75mm。

★  升降镜体调节机构采用圆柱滚子导向,传动平稳,轻巧,同时粗动松紧可调。

★  采用高亮白光LED照明,可选择透射、反射、透反射照明方式,独立电器控制,亮度随意可调。

★  可附加LED落射荧光照明器,进行立体荧光观察。





 技术指标   Technical indicators



目镜

广角目镜WF10X 视场数22

物镜

连续变倍物镜

变倍范围:0.7~6.3(变倍比:1:9)

工作距离:110mm

视场范围

Φ33.8~Φ3.49

总放大倍数

7X~63X

垂直有效行程

220mm

底座尺寸

310mmX280mm

照明方式

上光源:3W高亮度LED

下光源:5W高亮度LED



 标准配置   Standard configuration


1、 仪器主机 1 套

2、 10 倍目镜 2只

3、 物镜  1 套

4、 工作台:1套

5、 光源1只

6、 电源 1套

7、 底座

8、 升降系统

9、 调焦机构

10、 电源线

11、 仪器防尘罩

12、 产品说明书

13、 产品合格证

14、 产品保修卡

15、 专用高清彩色图像处理系统1套(300万/500万/1000万高清彩色CCD、视频线、数据线)【选配】

16、 专业几何测量数据分析系统1套【选配】

17、品牌计算机【选配】







 选配附件   Optional accessories


●   专用彩色高清图像处理系统:

●   UCMOS03100KPA | 300万像素USB2.0 显微镜相机 CNC

●   UCMOS05100KPA | 500万像素USB2.0 显微镜相机 CNC

●   U3CMOS03100KPA | 310万像素USB3.0 显微镜相机 CNC

●   U3CMOS05100KPA | 510万像素USB3.0 显微镜相机 CNC

●   C3CMOS10000KPA | 1000万像素USB3.0 显微镜相机 CNC

●   U3ISPM18000KPA | 1800万像素USB3.0 ISP 硬件嵌入式显微镜相机

●   E3ISPM03100KPB-E3 | 310万像素USB3.0 显微镜相机(高端)

●   E3ISPM20000KPA-E3 | 2000万像素USB3.0 显微镜相机(高端)

●   E3ISPM12000KPA-E3 | 1200万像素USB3.0 显微镜相机(高端)


●   专业几何测量数据分析系统;

●   选配附件;

名称

技术参数

目镜

大视野目镜 WF15X(Φ15mm)

大视野目镜 WF20X(Φ12mm)

大视野目镜 WF25X(Φ9mm)

大视野分划目镜 WF10X(Φ22mm)

照明器

LED落射荧光照明器/环形荧光照明器

辅助物镜

0.5X工作距离165mm/1.5X/2X

CCD接头

0.4X/0.5X/1X/0.5X带分划

摄像仪

DV-130 / 300 / 500 / 1000 (130-1000万像素,带USB接口)

数码相机接头

CANON(EF)/NIKON(F)



 注意事项   Precautions



1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前,必须关闭电源开关,拔掉电源线。

为防止发生触电或火灾,安装显微镜、更换灯泡、更换保险丝和插拔电源之前,必须关闭电源开关,拔掉电源线。

2. 严禁分解

除本说明书所提及的可拆卸部分外,严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障,请与供应商联系。

3. 输入电压

请确认输入电压与您所在地区的供电电压是否一致。如果不一致,请不要使用显微镜,并请与供应商联系。如果显微镜使用了错误的输入电压,会导致电路短路或造成火灾,从而损坏显微镜。

4. 使用特定灯泡、保险丝和电源线

如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线,必须使用有接地的电源线(PE)。

5. 显微镜需防高温、防潮、防异物

为防止发生短路或其它故障,请不要长时间在高温,潮湿的环境下使用,适宜工作环境温度5°C~35°C,相对湿度20%~80%(25°C时)。如果有水洒在显微镜上时,请立即关闭电源开关,并拔掉电源线,然后用干布将水擦去。当有异物进入或滴入显微镜时,请停止使用并与供应商联系。

6. 光源热度

 照明灯泡在使用时会产生高温,在灯亮时不要触摸集光镜或灯箱,熄灯30分钟以内不要接触灯泡。更换灯泡时,请确认灯泡是否已足够冷却(至少熄灭30分钟)。

★ 为防止烫伤,在灯亮时或熄灯30分钟以内不要触摸灯泡。

★ 为防止火灾,请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品(如汽油、石油醚、酒精等)。

7. 粗微动调焦手轮

本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后,请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。

8. 放置场所

本显微镜是精密光学仪器,如果使用或存放不当,将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件:

※. 避免将显微镜放置在以下场所:有阳光直射处、室内照明的垂直下方及其它明亮场所。

※. 适宜工作环境温度5°C~35°C,相对湿度20%~80%(25°C时)。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所,否则镜头上会结雾或发霉,积聚灰尘等,从而损坏显微镜,缩短其使用寿命。

9. 安装灯泡

请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。

※ .擦拭灯体表面污渍,可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面,使其亮度减弱,寿命降低。

※ .安装灯泡时要小心,防止灯泡滑落或伤害手指。

※ .更换灯泡时,请确认灯泡的触点是否完好。如果触点被损坏,灯泡可能不亮或短路。

※ .更换灯泡时,将灯脚尽可能深地插进灯座内。如果灯脚松了,灯泡可能熄灭或接触不良。

10. 仪器搬运

本显微镜是精密光学仪器且重量较重,搬运时小心谨慎,严禁强烈撞击和野蛮操作,否则会造成仪器损坏。

11. 环境保护

请将显微镜包装与使用过程中产生的废弃物,如纸箱、泡沫,塑胶、灯泡、电池等分类后妥善处理,保护环境!



 保养维护   Maintenance



1. 主机电源开关为供电控制,观察完毕或暂停使用时,将开关“O”按下,切断电源,以免仪器内电气元件仍处于工作状态。长期不用时,应将电源插头从电源插座中拔出并妥善保管好各种连接线。

2. 保持清洁,可用清洁纱布(或绸布、脱脂棉)蘸少许乙醇将镜头上的油与机身清擦干净,待其完全冷却、干燥后罩上防尘罩。

3. 清洁镜头:用吹风球吹去或用软刷拭去镜头上的灰尘;重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭(两者混合比约酒精20~30%,乙醚70~80%)。

4. 清洁仪器表面:可用清洁的软布擦试;重的污垢可用中性清洁剂擦洗。

5. 保管:长时期不用显微镜时,请关掉仪器电源,灯泡充分冷却,将显微镜的防尘罩罩上,存放在干燥、通风、清洁且无酸碱蒸汽的地方,以免镜头发霉。

6. 定期检查:为保持显微镜的性能,应对仪器进行定期检查和维护。




附:部分测量案例:
