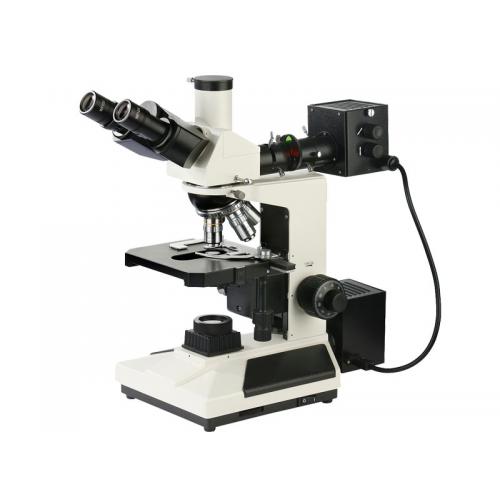

HCJXL-2020A型 透反射三目正置明场金相显微镜

【柯拉照明、透反射、明场/偏光观察】



 产品简介   Product introduction

---

HCJXL-2020A型 透反射三目正置明场金相显微镜，透反射（双色）正置金相显微镜配置透反射照明系统,长距平场消色差物镜（无盖玻片）、大视野目镜和内置偏光观察装置,光学系统成像清晰,视野广阔,适用于工矿企业,高等院校及科研等机构作材料内部组织结构观察。

金相显微镜用于鉴别和分析各种金属和合金的组织结构,是金属材料检验、铸件质量的鉴定及金属材料处理后的金相组织的分析研究等工作的良好工具。

本机是将传统的光学显微镜与计算机通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印,同时还可以对金相组织结构进行数据处理分析,对照金相模块自动评级等。

主要用于鉴别和分析金属内部结构组织，它是金属学研究材料金相组织结构的重要仪器：铸造、冶炼、热处理后材料金相组织的研究；原材料的检验或材料处理后的分析等均应使用本仪器。也是电子、光纤、纺织、印刷及微颗粒、粉末等行业研究表面形态的有效手段，是科研、教学、生产的企事业单位的常规必备设备。倒置式金相显微镜为传统型倒置金相显微镜，操作时试样观察表面向下，并与工作台面重合，而对试样的高度和平行度无要求，适合于外形不规则或较大的试样。本仪器选配的摄影装置，可拍摄金相图谱所需的整倍数照片，适用于厂矿企业、高等院校及科研等部门。

金相显微镜用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研教学领域得力助手。

本机配置了高像素的数码摄影系统，具有多倍光学变焦，可以连续选择各种放大倍率，并由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱，是同步于当今世界在显微领域的新技术。

系统接入的专业定量金相图像分析系统，对金相图谱进行进行实时研究分析，如晶粒度测量评级；非金属夹杂物测量评级；珠光体、铁素体含量的测量评级；球墨铸铁石墨球化率测量评级；脱碳层、渗碳层测量，表面涂层厚度测量等的分析、统计及输出图文报告。

越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域的新技术。

本机是将精锐的光学显微镜技术，光电转换技术、计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。高级显微图像采集与图像数据处理系统能够对时时的动态影像进行观察、拍摄、对比、数据分析.超能显微系统集成了400多个分析模块,是目前金相图谱分析更全的厂家。

 应用范围   Applications

---

本系列金相显微镜适用于对不透明物体进行显微观察。本仪器配置落射照明器、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置，具有图像清晰、衬度好，操作方便等特点，是金属学、金相学、金相组织结构、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。



 性能特点   Performance characteristics

---

★ 带有高清晰度摄像系统的三目金相显微镜，可以拍摄符合标准放大倍率的金相图谱，适合定标对比、评级及定倍打印。

★ 由计算机对图谱进行各种处理、编辑、保存和输出（打印照片和进入多媒体系统及电子信箱）。

★ 系统配置的专业定量金相图像分析计算机操作系统，对采集的试样图谱进行进行实时测量、分析、评级、统计及输出图文报告（符合国标及相关行业标准）。

★ 配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。

★ 粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:2μm。

★ 配置落射与透射两套照明系统，能分别对不透明物体或透明物体进行显微观察。

★ 6V20W卤素灯，亮度可调。

★ 三目镜筒,可自由切换正常观察与偏光观察，可进行100%透光摄影。

 技术指标   Technical indicators

---

 标准配置   Standard configuration

---

1、 仪器主机： 1 套

2、 10 倍目镜： 2只

3、 物镜：  4 只、

4、 工作台：1套

5、 光源：1只

6、 电源： 1套

7、 合成镜油

8、 备用灯泡

9、 备用保险丝

10、 电源线

11、 仪器防尘罩

12、 产品说明书

13、 产品合格证

14、 产品保修卡

15、 专用高清彩色图像处理系统1套（300万/500万/1000万高清彩色CCD、视频线、数据线）【选配】

16、 专业金相定量数据分析系统1套【选配】

17、品牌计算机【选配】

 选配附件   Optional accessories

---

●   专用彩色高清图像处理系统：

●   UCMOS03100KPA | 300万像素USB2.0 显微镜相机 CNC

●   UCMOS05100KPA | 500万像素USB2.0 显微镜相机 CNC

●   U3CMOS03100KPA | 310万像素USB3.0 显微镜相机 CNC

●   U3CMOS05100KPA | 510万像素USB3.0 显微镜相机 CNC

●   C3CMOS10000KPA | 1000万像素USB3.0 显微镜相机 CNC

●   U3ISPM18000KPA | 1800万像素USB3.0 ISP 硬件嵌入式显微镜相机

●   E3ISPM03100KPB-E3 | 310万像素USB3.0 显微镜相机(高端)

●   E3ISPM20000KPA-E3 | 2000万像素USB3.0 显微镜相机（高端）

●   E3ISPM12000KPA-E3 | 1200万像素USB3.0 显微镜相机（高端）

●   专业金相显微数据分析系统；

●   选配附件；

 注意事项   Precautions

---

1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

为防止发生触电或火灾，安装显微镜、更换灯泡、更换保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

2. 严禁分解

除本说明书所提及的可拆卸部分外，严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障，请与供应商联系。

3. 输入电压

请确认输入电压与您所在地区的供电电压是否一致。如果不一致，请不要使用显微镜，并请与供应商联系。如果显微镜使用了错误的输入电压，会导致电路短路或造成火灾，从而损坏显微镜。

4. 使用特定灯泡、保险丝和电源线

如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线，必须使用有接地的电源线（PE）。

5. 显微镜需防高温、防潮、防异物

为防止发生短路或其它故障，请不要长时间在高温，潮湿的环境下使用，适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。如果有水洒在显微镜上时，请立即关闭电源开关，并拔掉电源线，然后用干布将水擦去。当有异物进入或滴入显微镜时，请停止使用并与供应商联系。

6. 光源热度

 照明灯泡在使用时会产生高温，在灯亮时不要触摸集光镜或灯箱，熄灯30分钟以内不要接触灯泡。更换灯泡时，请确认灯泡是否已足够冷却（至少熄灭30分钟）。

★ 为防止烫伤，在灯亮时或熄灯30分钟以内不要触摸灯泡。

★ 为防止火灾，请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微动调焦手轮

本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后，请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。

8. 放置场所

本显微镜是精密光学仪器，如果使用或存放不当，将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件：

※. 避免将显微镜放置在以下场所：有阳光直射处、室内照明的垂直下方及其它明亮场所。

※. 适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所，否则镜头上会结雾或发霉，积聚灰尘等，从而损坏显微镜，缩短其使用寿命。

9. 安装灯泡

请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。

※ .擦拭灯体表面污渍，可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面，使其亮度减弱，寿命降低。

※ .安装灯泡时要小心，防止灯泡滑落或伤害手指。

※ .更换灯泡时，请确认灯泡的触点是否完好。如果触点被损坏，灯泡可能不亮或短路。

※ .更换灯泡时，将灯脚尽可能深地插进灯座内。如果灯脚松了，灯泡可能熄灭或接触不良。

10. 仪器搬运

本显微镜是精密光学仪器且重量较重，搬运时小心谨慎，严禁强烈撞击和野蛮操作，否则会造成仪器损坏。

11. 环境保护

请将显微镜包装与使用过程中产生的废弃物，如纸箱、泡沫，塑胶、灯泡、电池等分类后妥善处理，保护环境！

 保养维护   Maintenance

---

1. 主机电源开关为供电控制，观察完毕或暂停使用时，将开关“O”按下，切断电源，以免仪器内电气元件仍处于工作状态。长期不用时，应将电源插头从电源插座中拔出并妥善保管好各种连接线。

2. 保持清洁，可用清洁纱布（或绸布、脱脂棉）蘸少许乙醇将镜头上的油与机身清擦干净，待其完全冷却、干燥后罩上防尘罩。

3. 清洁镜头：用吹风球吹去或用软刷拭去镜头上的灰尘；重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭（两者混合比约酒精20～30%，乙醚70～80%）。

4. 清洁仪器表面：可用清洁的软布擦试；重的污垢可用中性清洁剂擦洗。

5. 保管：长时期不用显微镜时，请关掉仪器电源，灯泡充分冷却，将显微镜的防尘罩罩上，存放在干燥、通风、清洁且无酸碱蒸汽的地方，以免镜头发霉。

6. 定期检查：为保持显微镜的性能，应对仪器进行定期检查和维护。

---

附：软件部分介绍：

“专业定量金相图像分析计算机操作系统”，对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。

软件融合了图像分析技术，功能强大和技术全面，为金相显微镜和智能分析技术的完美结合，测量、评定结果快速、正确，符合国标GB和行业标准JB/TB/YB等及美国ASTM标准。系统界面全部汉化（也可以定制英文版本），简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

系统包括如下主要功能：

« 图像编辑软件：图像采集，图像存储等十多种功能。

« 图像软件：影像增强，图像叠加等十多种功能。

« 图像测量软件：周长、面积、百分含量等几十种测量功能。

« 输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

« 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）。

« 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）。

« 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级。

« 脱碳层、渗碳层测量，表面涂层厚度测量。

« 钢的显微组织评定方法；硬质合金金相检验；工具热处理金相检验标准；结构钢低倍组织缺陷评级图；钛合金材料分析；

« 球墨铸铁石墨球化率测量评级；球墨铸铁金相检验；铸造铝硅合金；灰铸铁金相；蠕墨铸铁金相；灰铸铁过冷石墨含量。珠光体球墨铸铁零件金相检验；内燃机球墨铸铁活塞环金相检验（JB/T 6724-93）；

« 汽车渗碳齿轮金相检验；内燃电力机车渗碳淬硬齿轮；汽车碳氮共渗齿轮金相检验；钢的感应淬火；钢铁零件_渗氮层深度测定和金相组织检验（GB 11354-89）；钢的感应淬火或火焰淬火后有效硬化层深度的测定；钢件渗碳淬火有效硬化层深度的测定和校核；渗碳齿轮感应加热淬火金相检验；汽车感应淬火零件金相检验；汽车渗碳齿轮金相检验；渗碳、碳氮共渗、氮化零件；汽车碳氮共渗齿轮金相检验（QCn 29018-91）；薄层碳氮共渗或薄层渗碳钢件显微组织检测；

« 工具钢大块碳化物评级；高速工具钢；高速工具钢棒（GB9943-88）；合金工具钢；金相组织检验标准（HB 5022-77）等

« 钢质模锻件金相组织评级（GB/T 13320-91）；钢材断口检验法……等包含进行比对的近200种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

« 钛合金材料分析……等。

« 包含进行比对的200多种符合国标常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求。

« 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
