HC14040型 平面度准直仪
使 用 说 明 书
上海弘测仪器科技有限公司
Shanghai HONC Instrument Technology Co., Ltd
目 录
平面度准直仪是利用自准直法，对小角度范围内的微小角度变化进行测量的精密仪器。

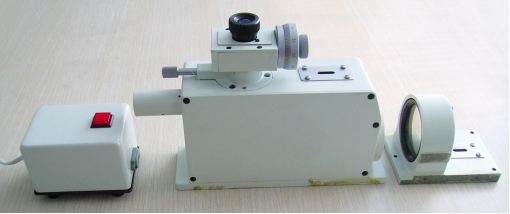

仪器主体和平面反射镜联合使用，可测量工件的直线度，平板的平面度；与光学直角器，带磁反射镜联合使用，可测量垂直导轨的直线度和垂直度；与多面体联合使用，可测量度盘的圆分度误差。
本仪器特别适合于生产现场。
平面度准直仪具有机构简捷，体积小，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。
工作室应保持清洁，无尘，无振动，电源为220V 50Hz交流电，室温20°±3℃，其温度变化每小时不得超过1℃。
工作距离---------------------------------------------------0-6米
物镜焦距--------------------------------------------------400毫米
物镜口径----------------------------------------------------42毫米
目镜放大倍率----------------------------------------------17.5倍
测微鼓轮分度值（每格相当于）
线度值------------------------------------------------L/200微米
角度值----------------------------------------------1.03秒≈1秒
此处L为反射镜基座有效长度（毫米）
目镜分划板分度值（每格相当于）
线度值-----------------------------------------------100×L/200微米
角度值----------------------------------------------------100×1.03秒
示值范围----------------------------------------------------------------1600格
示值精度
当测微鼓轮不超一圈时±（0.5+0.01n）格
当测微鼓轮超过一圈时±（1.5+0.0015n）格
n为测微鼓轮的测量格数。例如：测微鼓轮转过一周，n =100格；转过两周，n =200格。
光学直角器精度--------------------------------------------------------------------------2秒
仪器主体外形尺寸（长×宽×高）----------------------------254mm×57mm×157mm
