【技术交流】-【自准直仪】光电自准直仪《平行度测量》的操作说明
平行度测量（Test for Parallelism）
1. 测量前准备
1.1、确认基准线和被测线。

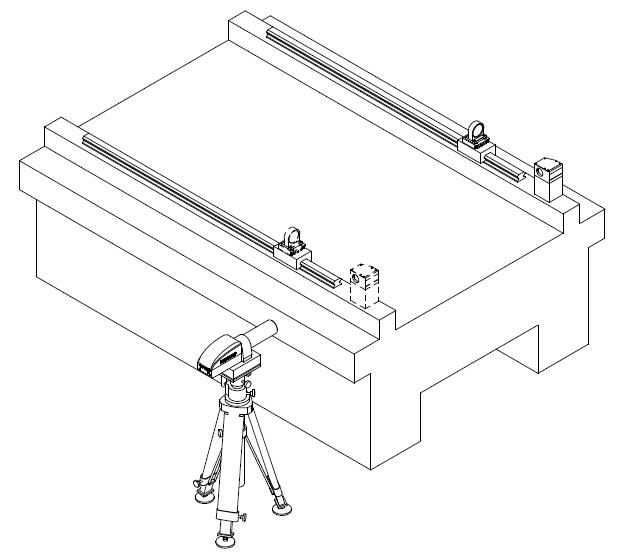

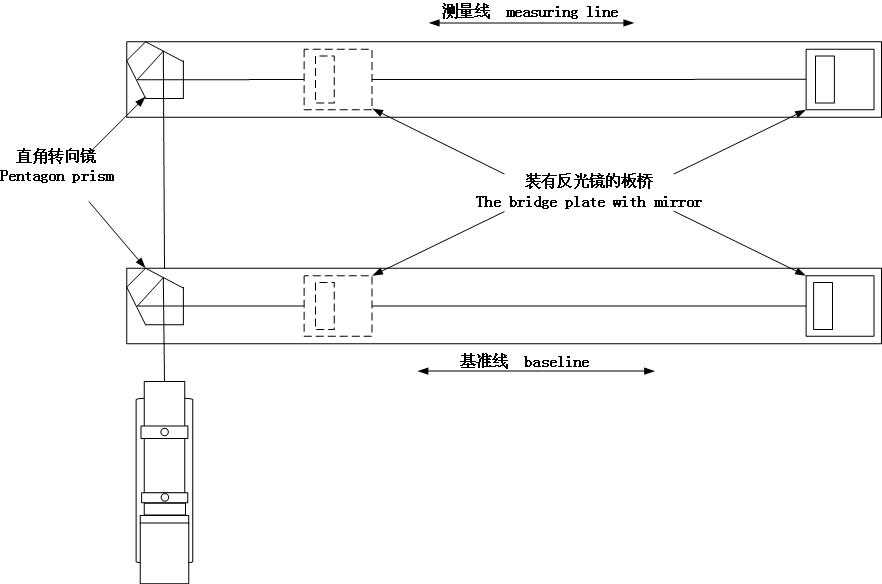

图1：平行度测量示意图
1.2、安装自准直仪
将自准直仪安放稳固基座上，并连接各线缆，启动测量用电脑。
1.3、自准直仪调整
a)、将测量板桥置于基准线上转向棱镜近端，运行自准直仪软件并启动测量；
b)、在自准直仪上放置激光找准器，使激光束打在转向棱镜中心附近，调节反射镜，使返回光束重合到光源发出点。取下激光找准器，轻轻敲动反射镜或板桥，调整X轴测量值在原点附近，通过自准直仪俯仰微调旋钮，调整Y轴测量值到原点附近；
c)、轻轻敲动反射镜，使X轴测量值在±1000″范围内变化，此过程中，要求Y轴测量值变化量小于10″；
d)、如未达到要求，松开自准直仪底座上的锁紧旋钮（或手柄），转动自准直仪光管，之后再锁紧自准直仪；
1.4、自准直仪同轴调整
a)、反射镜或测量板桥置于基准线上转向棱镜近端，将两轴测量值调整到原点附近；
b)、在基准线移动反射镜到转向棱镜远端，通过自准直仪水平和垂直调整旋钮，使该位置两轴测量值亦在原点附近；
c)、将转向棱镜置于测量线前端，将板桥放置于测量线上转向棱镜近端，在自准直仪上放置激光找准器，使激光束打在转向棱镜中心附近，调节反射镜，使返回光束重合到光源发出点。取下激光找准器，轻轻敲动反光镜，调整X轴测量值到原点附近。
2. 数据测量
数据测量应在开机预热三十分钟后进行！
2.1、基准线测量
a)、将转向棱镜置于基准线前端放正，将反射镜移动到转向棱镜近端，按F9保存第一个测量值；
b)、移动反射镜到下一测量点，按F9保存测量值；
c)、重复（2），直到基准线测量完成。
2.2、被测线测量
a)、将转向棱镜置于测量线前端放正，将反射镜置于被测线上转向棱镜近端，保存测量值；
b)、反射镜到下一测量点，按F9保存测量值；
c)、重复（2），直到被测线测量完成。
2.3、保存测量数据
当基准线和测量线上所有测量点均测完后,按F1停止运行,再次点击F9,指定路径保存数据文件。
注：基准线和被测线测量过程中,自准直仪位置不可移动！
3. 数据处理
3.1、导入数据、设定参数

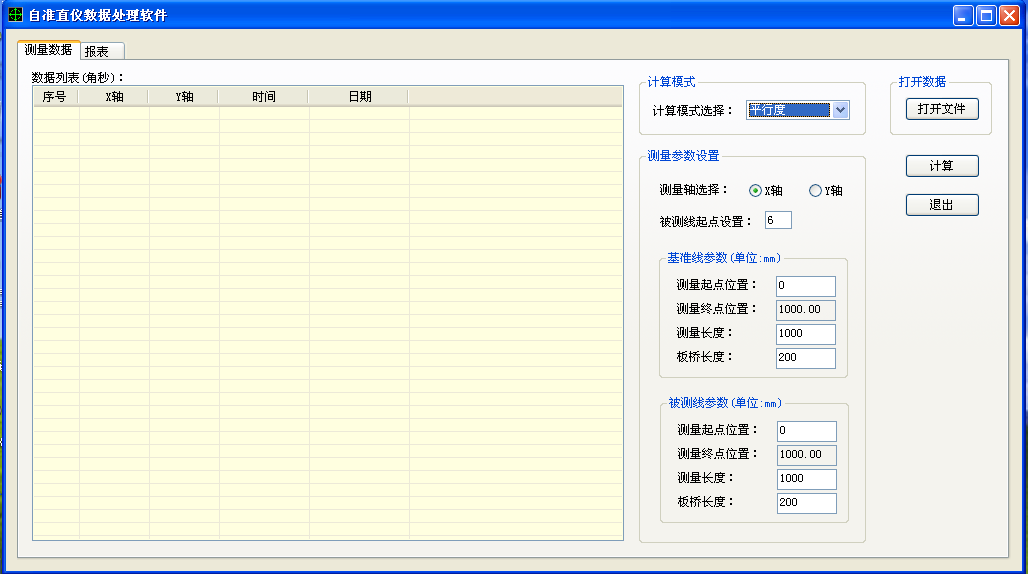

图2.平行度计算软件
a)、当测量完成后,停止软件,打开平行度计算软件,如上图所示；
b)、点击“打开数据”按钮,将之前保存的数据文件导入,测量数据将显示在平行度计算软件的数据列表中；

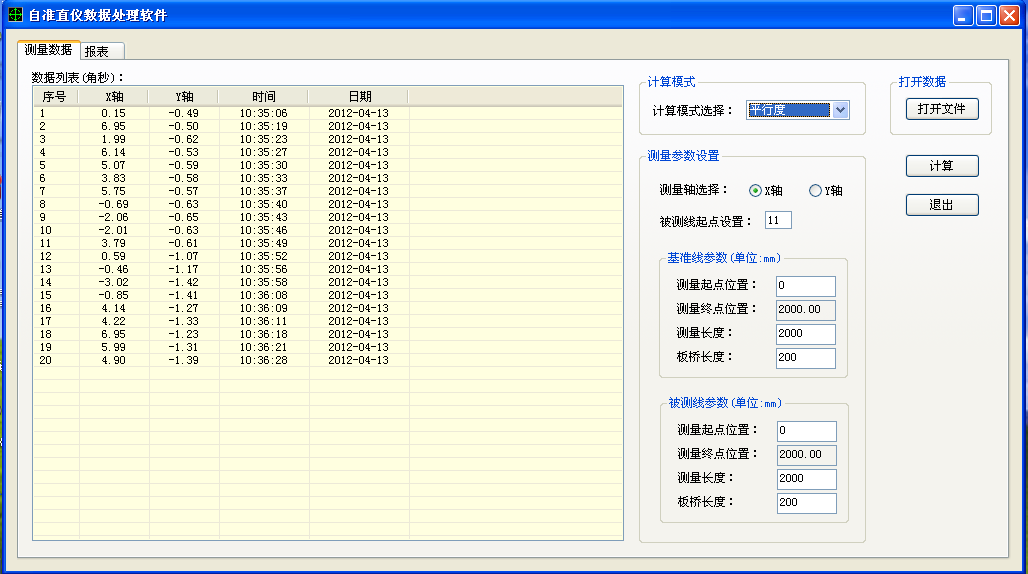

图3.导入测量数据
【参数设置】--【计算模式】--选择计算平行度
a)、测量轴选择
选择用于平行度计算的测量轴。
b)、被测线起始点
根据数据列表中被测线起始点的序号进行设置；如上图中前10点位参考轴测量数据，后10点位待测轴参考数据；被测线起始点为11；
c)、基准线参数、被测线参数Baseline parameters、measuring line parameters
需设定测量起点，测量长度和板桥长度，测量终点不可修改，由软件根据启点、板桥长度和测量点数计算；软件将对测量长度和计算得出的测量终点进行核对。
3.2、计算平行度结果
完成以上步骤后，点击“计算”按钮，软件进行平行度计算，并切换到处理结果报表界面。如下图所示。

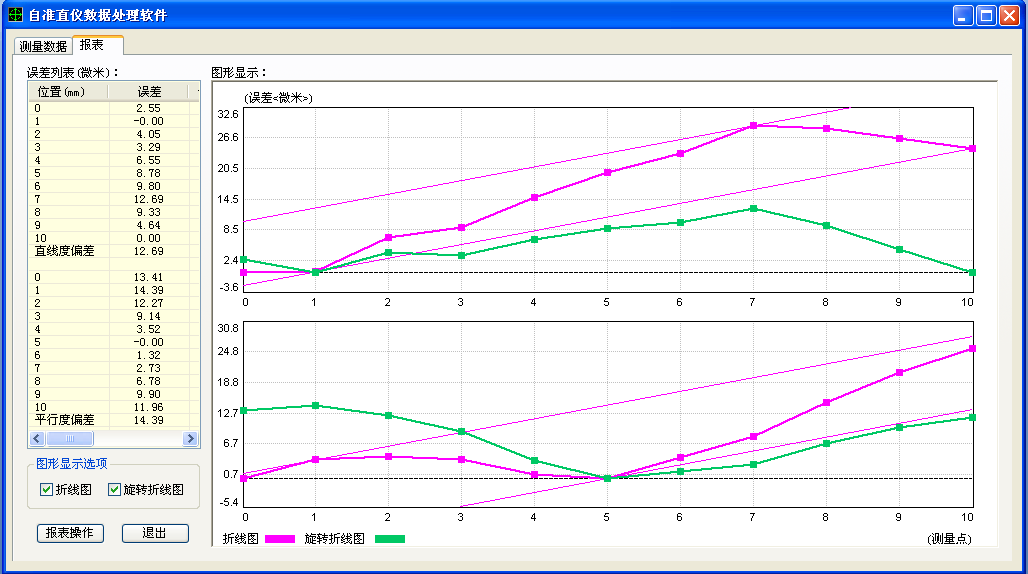

图4.报表界面
3.3、报表操作
计算处理完后，可以将报表保存和打印。
a)、设置表头
点击报表操作，将弹出报表表头设置对话框，如下图所示：

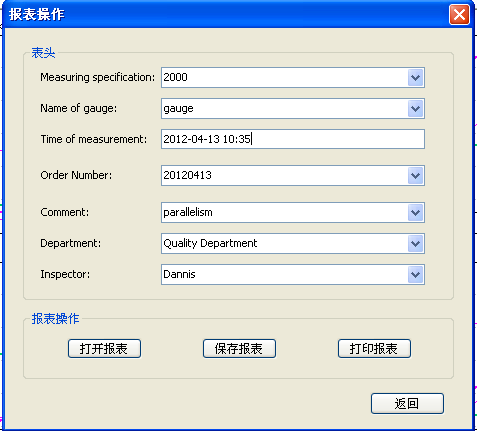

图5.报表表头设置
b)、打印报表

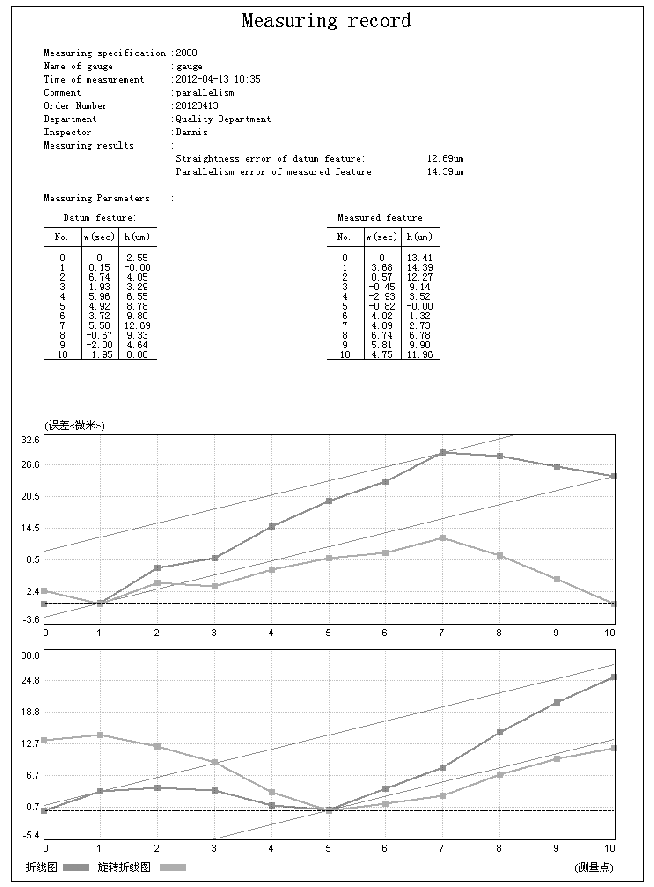

图6 报表示例
