【技术交流】-【自准直仪】光电自准直仪典型应用--《低速转台的检定》

【技术交流】-【自准直仪】光电自准直仪典型应用--《低速转台的检定》



位置不确定度测量(Test for Position Uncertainty)









低速转台检定方法【定位误差、定位重复性】


 参考标准:JJF 1210-2008 低速转台校准规范。

1. 转台定位误差(值)

实际定位角度和理想定位角度的变动量。

2. 检定方法

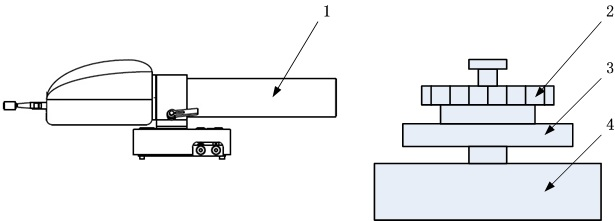

转台角位置定位及重复性检测示意图如下图中所示。


1-自准直仪,2-多面棱体,3-转台工作面,4-转台

3. 检定步骤

1. 将棱体安装在转台被测轴的旋转中心,将自准直仪安装于良好的隔振基础上;

2. 调整自准直仪,使光轴线垂直于棱体;

3. 启动转台测控系统,使其正常,稳定工作;

4. 棱体从被测轴角度测量系统示值0位置起,记录自准直仪读数,转台测角系统读数;

5. 依次是轴转动棱体面规定的角度值;记录自准直仪及转台测角系统读数;

6. 正向测量一周后,同样的方法,反方向测量一周,只需记录自准直仪读数。

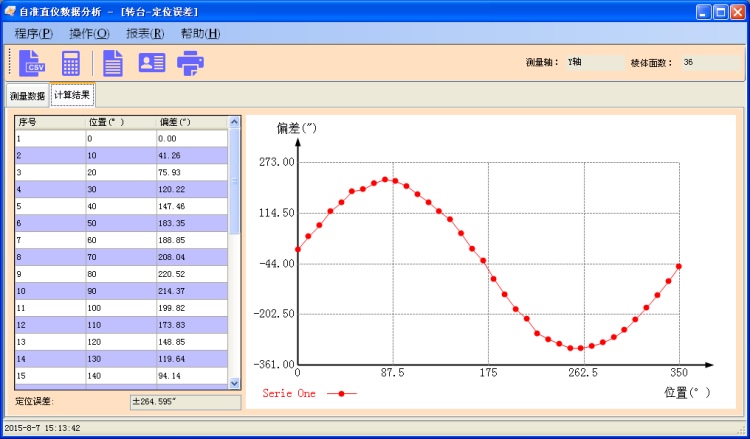

4. 转台定位误差数据处理

通过对自准直仪测量数据,转台测量数据和多面棱体各面偏差值进行数据处理,计算求得转台角位置定位误差。

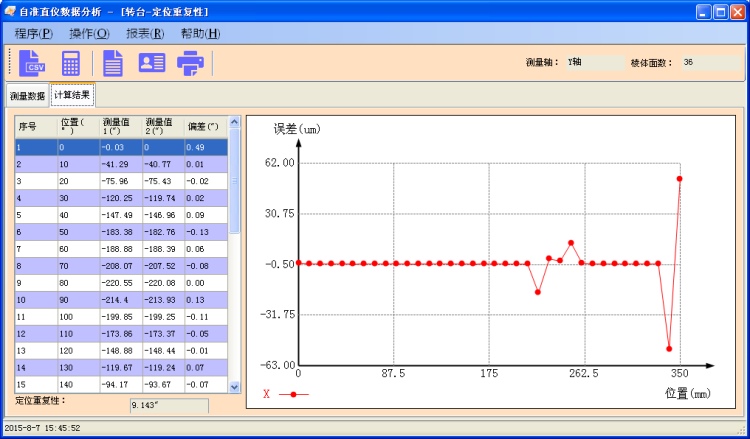

5. 转台定位重复性数据处理

通过对自准直仪测量数据进行数据处理,计算求得转台定位重复性。
