垂直度测量(Test for Squareness)


       垂直度验证及测量的基本原理是采用自准直仪分别测量两条待测导轨的直线度后,根据测量结果计算出两条导轨的共面垂直度偏差,测量中基准的传递采用直角转像镜(五棱镜)进行。





        垂直度测量首先按照左图所示(虚线部件)测量一条导轨的直线度并作为基准线,随后将直角转像镜放置至另一导轨位置后进行第二条直线测量并作为测量线。使用基准线的直线度包容区旋转90°后对测量线的直线度曲线进行包容后的结果即为垂直度偏差值。

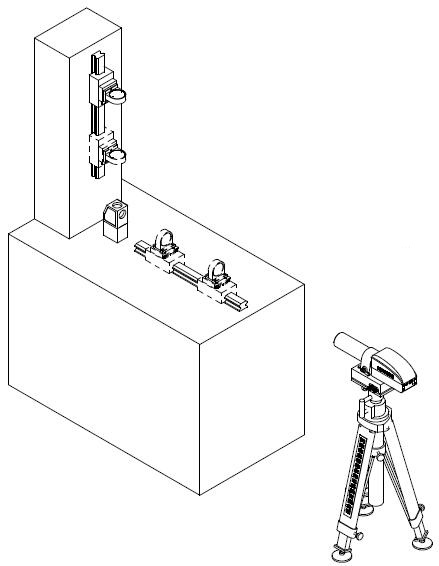

垂直度测量示意图








平行度/垂直度测量



【测量步骤】

1. 将测量板桥置于基准线上转向棱镜近端,将自准直仪安装于良好的隔振基础上,对准反射镜;

2. 每次向转向棱镜远端移动一个板桥跨距,测量一个值,直到基准线测量完成;

3. 平行度:将转向棱镜置于测量线前端,将桥板置于被测线上转向棱镜近端

    垂直度:将桥板直接置于被测线上端;

4. 平行度:每次向转向棱镜远端移动一个板桥跨距,测量一个值,直到被测线测量完成;

    垂直度:每次向远端移动一个板桥跨距,测量一个值,直到被测线测量完成;

5. 将数据导入软件,求出直线度/平行度误差;


【数据处理】

对测量数据进行处理,计算求得平行度/垂直度误差(值)。


【计算结果】

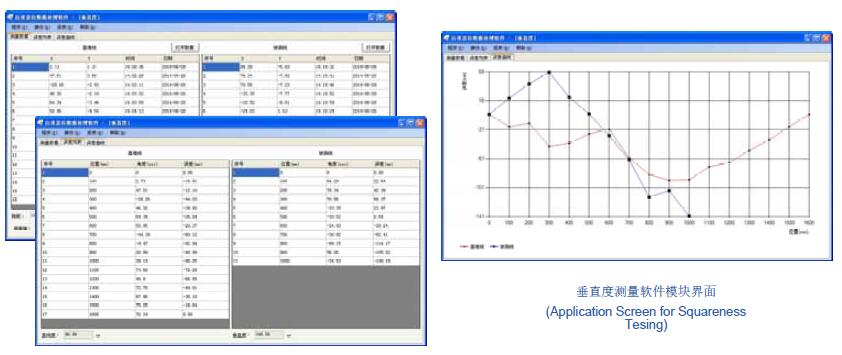

参数设置完成后点击确定,软件将依据导入的数据,设定的桥板长度以及选择的测量轴进行平行度(垂直度)误差数据处理。处理完成后更新误差列表和误差图形。
