honc17
honc17
正火的名词解释
正火，又称常化，是将工件加热至727到912摄氏度之间以上40~60min，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化，去除材料的内应力。
正火，又称常化，是将工件加热至Ac3(Ac是指加热时自由铁素体全部转变为奥氏体的终了温度，一般是从727℃到912℃之间)或Acm(Acm是实际加热中过共析钢完全奥氏体化的临界温度线 )以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化。正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。对于形状复杂的重要锻件，在正火后还需进行高温回火（550-650℃）高温回火的目的在于消除正火冷却时产生的应力，提高韧性和塑性。
正火的主要应用范围有：
①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。
②用于中碳钢，可代替调质处理(淬火+高温回火）作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。
③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织。
④用于铸钢件，可以细化铸态组织，改善切削加工性能。
⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。
⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。
⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。

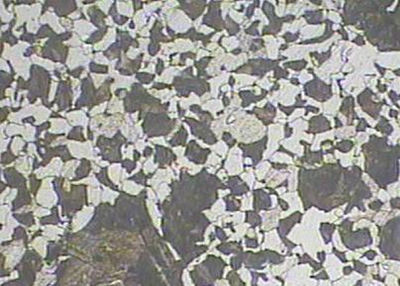

正火后的组织：亚共析钢为F+S，共析钢为S，过共析钢为S+二次渗碳体，且为不连续。
正火主要用于钢铁工件。一般钢铁正火与退火相似，但冷却速度稍大，组织较细。有些临界冷却速度（见淬火）很小的钢，在空气中冷却就可以使奥氏体转变为马氏体，这种处理不属于正火性质，而称为空冷淬火。与此相反，一些用临界冷却速度较大的钢制作的大截面工件，即使在水中淬火也不能得到马氏体，淬火的效果接近正火。钢正火后的硬度比退火高。正火时不必像退火那样使工件随炉冷却，占用炉子时间短，生产效率高，所以在生产中一般尽可能用正火代替退火。对于含碳量低于0.25%的低碳钢，正火后达到的硬度适中，比退火更便于切削加工，一般均采用正火为切削加工作准备。对含碳量为0.25～0.5%的中碳钢，正火后也可以满足切削加工的要求。对于用这类钢制作的轻载荷零件，正火还可以作为最终热处理。高碳工具钢和轴承钢正火是为了消除组织中的网状碳化物，为球化退火作组织准备。
普通结构零件的最终热处理 ，由于正火后工件比退火状态具有更好的综合力学性能，对于一些受力不大、性能要求不高的普通结构零件可将正火作为最终热处理，以减少工序、节约能源、提高生产效率。此外，对某些大型的或形状较复杂的零件，当淬火有开裂的危险时，正火往往可以代替淬火、回火处理，作为最终热处理。
正火的目的
（1）去除材料的内应力
（2）增加材料的硬度
这样是为了接下来的加工做准备。和退火差不多的作用，只是为了提高效率，降低成本。
钢的热处理种类分为整体热处理和表面热处理两大类。常用的整体热处理有退火，正火、淬火和回火；表面热处理可分为表面淬火与化学热处理两类。
正火是将钢件加热到临界温度以上30-50℃,保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。
正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。大部分中、低碳钢的坯料一般都采用正火热处理。一般合金钢坯料常采用退火，若用正火，由于冷却速度较快，使其正火后硬度较高，不利于切削加工。
如想了解或关注更多金相学相关信息可咨询我公司客服或直接登录我们的官方网站查看更多你所需要了解的知识：http://www.honc17.com
劲爆优惠，触手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
