honc17
honc17
铁素体是碳溶解在α-Fe中的间隙固溶体，常用符号F表示。具有体心立方晶格，其溶碳能力很低，常温下仅能溶解为0.0008%的碳，在727℃时最大的溶碳能力为0.02%。称为铁素体或α固溶体，用α或F表示，α常用在相图标注中，F在行文中常用。亚共析成分的奥氏体通过先共析析出形成铁素体。
形态成分
铁素体晶界圆滑，晶内很少见孪晶或滑移线，颜色浅绿、发亮，深腐蚀后发暗。钢中铁素体以片状、块状、针状和网状存在。
这部分铁素体称为先共析铁素体或组织上自由的铁素体。随形成条件不同，先共析铁素体具有不同形态，如等轴形、沿晶形、纺锤形、锯齿形和针状等。铁素体还是珠光体组织的基体。在碳钢和低合金钢的热轧（正火）和退火组织中，铁素体是主要组成相；铁素体的成分和组织对钢的工艺性能有重要影响，在某些场合下对钢的使用性能也有影响。
碳溶入δ-Fe中形成间隙固溶体，呈体心立方晶格结构，因存在的温度较高，故称高温铁素体或δ固溶体，用δ表示，在1394℃以上存在，
在1495℃时溶碳量最大。碳的质量分数为0.09%。
主要性能
纯铁素体组织具有良好的塑性和韧性，但强度和硬度都很低；冷加工硬化缓慢，可以承受较大减面率拉拔，但成品钢丝抗拉强度很难超过1200MPa。由于铁素体含碳量很低，其性能与纯铁相似，塑性、韧性很好，伸长率δ=45%～50%。强度、硬度较低，σb≈250MPa，而HBS=80。[3]
纯铁在912℃以下为具有体心立方晶格。碳溶于α-Fe中的间隙固溶体称为铁素体，以符号F表示。由于α-Fe是体心立方晶格结构，它的晶格间隙很小，因而溶碳能力极差，在727℃时溶碳量最大，可达0.0218%,随着温度的下降溶碳量逐渐减小，在600℃时溶碳量约为0.0057%，在室温时溶碳量约为0.0008%。因此其性能几乎和纯铁相同，其机械性能如下：
抗拉强度 180—280MN/平方米
屈服强度 100—170MN/平方米
延伸率 30--50%
断面收缩率 70--80%
冲击韧性 160—200J/平方厘米
硬度 HB 50—80
由此可见，铁素体的强度、硬度不高，但具有良好的塑性与韧性。

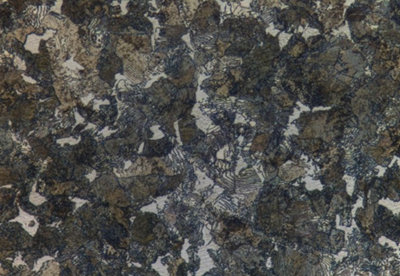

铁素体的显微组织与纯铁相同，呈明亮的多边形晶粒组织，有时由于各晶粒位向不同，受腐蚀程度略有差异，因而稍显明暗不同。
铁素体在770℃以下具有铁磁性，在770℃以上则失去铁磁性。
（铁素体的居里点为770℃）
应用研究
从组织形貌及织构强弱上分析压缩样品中心与边缘应变量的差异，并探讨这种形变不均匀性对铁素体超细化过程及再结晶过程的影响。研究表明，低碳钢在A3～Ar3之间大应变可实现铁素体的超细化。观察到A3以上大应变后的淬水组织中心区也存在一些等轴铁素体。根据铁素体的等轴状，以及从形变可提高奥氏体自由能的角度考虑，因此认为A3以上可形变诱导出铁素体。
如想了解或关注更多金相学相关信息可咨询我公司客服或直接登录我们的官方网站查看更多你所需要了解的知识：http://www.honc17.com
劲爆优惠，触手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
