索氏体
英文名称:sorbite
钢经正火或等温转变所得到的铁素体与渗碳体的机械混合物。索氏体组织属于珠光体类型的组织,但其组织比珠光体组织细,其珠光体片层较薄,片层厚度约为800~1500ù(1ù=10∧-10 m)。索氏体具有良好的综合机械性能。将淬火钢在650-600℃进行回火,所得到的索氏体称为回火索氏体(tempered sorbite)。回火索氏体中的碳化物分散度很大,呈球状。故回火索氏体比索氏体具有更好的机械性能。这就是为什么多数结构零件要进行调质处理(淬火+高温回火)的原因。

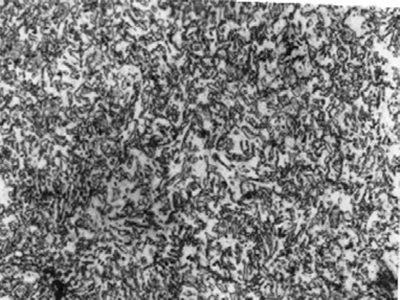

索氏体的定义及组织特征:
索氏体,是在光学金相显微镜下放大600倍以上才能分辨片层的细珠光体(GB/T7232标准)。其实质是一种珠光体,是钢的高温转变产物,是片层的铁素体与渗碳体的双相混合组织,其层片间距较小(250~350nm),碳在铁素体中已无过饱和度,是一种平衡组织。
在铁碳平衡图上找不道它。它具有最优良的综合机械性能。它有良好的屈服极限和冲击韧性,抗拉强度为70-140公斤/毫米平方,伸长率10-20%,而硬度为HB=250-320之间。
以碳钢和低合金钢为例,索氏体的获得有一下几种方法:
(1) 用正火获得索氏体。即将钢加热到临界温度以上,然后加热到临界温度以上,然后在空气中冷却。
(2) 用等温转变获得索氏体。将钢加热到临界温度以上,然后投入500-650℃的盐浴中,并让其等温分解为索氏体。同时淬透性不良的钢,当其截面又很大时,在油中冷却也能得到索氏体。
(3) 将淬火钢在450-600℃进行回火,也可以获得索氏体。由回火得到的索氏体,称为回火索氏体。回火索氏体中的碳化物分散度更大,且呈球状,所以比由奥氏体直接(等温转变或正火)分解得到的索氏体具有更好的机械性能。这就是所有重要的结构零件,必须进行调质(淬火+高温回火)处理的原因。
如想了解或关注更多金相学相关信息可咨询我公司客服或直接登录我们的官方网站查看更多你所需要了解的知识:http://www.honc17.com
劲爆优惠,触手可得!
400-9696-970 | |
13661910343 | |
021-20969529 | |
honc@honc17.com | |
