honc17
honc17
莱氏体的命名得自德国矿物和冶金学家阿道夫·莱德布尔（Adolf Ledebur 1837-1916)。1882年，勒德布尔在弗莱贝格工业大学对铁碳合金的金相结构进行研究，发现了存在着这种共晶混合物。
主要性能
在高温下形成的共晶渗碳体呈鱼骨状或网状分布在晶界处，经热加工破碎后，变成块状，沿轧制方向链状分布，莱氏体常温下是珠光体、渗碳体和共晶渗碳体的混合物。当温度高于727℃时，莱氏体由奥氏体和渗碳体组成，用符号Ld表示。在低于727℃时，莱氏体是由珠光体和渗碳体组成，用符号Ld’表示，称为变态莱氏体。因莱氏体的基体是硬而脆的渗碳体，所以硬度高，塑性很差。由共晶奥氏体和共晶渗碳体机械混合组成，为铁碳相图共晶转变的产物。
形成过程
液态铁碳合金在1147℃左右会发生共晶转变，含碳量为4.3%的液态铁碳合金会转化为含碳量为2.11%的奥氏体和6.67%的渗碳体两种晶体的混合物的莱氏体，其比例大约是1：1
L4.3%→Ld(γ2.11%+Fe3C）随着温度的降低，莱氏体中总碳含量组成不变，但其中的组分奥氏体和渗碳体的比例在发生改变。当温度降到727℃以下时，莱氏体中的奥氏体成分会发生共析转变，生成铁素体和渗碳体层状分布的珠光体。
γ0.77%→P(α0.0218%+Fe3C)所以727℃以下时，莱氏体是珠光体和渗碳体的机械混合物。
过共晶与亚共晶组成分析
虽然莱氏体中碳的含量是4.3%，但含量在2.06%到6.67%的液态铁碳合金在降温过程中都会有莱氏体产生，只是由于含碳量不同，产生的固态合金中不仅有莱氏体还有其他成分。 含碳量在2.11%到4.3%的液态铁碳合金在降温到共晶温度之前，奥氏体即逐渐析出。到1147℃时，剩余的液态合金发生共晶转变形成莱氏体，整个合金组成是先析出的奥氏体和莱氏体。温度继续降低后，先析出的奥氏体会沿晶界析出渗碳体，被称为二次渗碳体。
γ→Fe3C(II)这样含碳量在2.11%到4.3%的合金是奥氏体、莱氏体和二次渗碳体的混合物，但二次渗碳体和莱氏体中的渗碳体很难区分。而降到727℃以下时，奥氏体转换成珠光体，合金组成为珠光体、低温莱氏体和二次渗碳体的混合物，是亚共晶白口铁的主要成分。

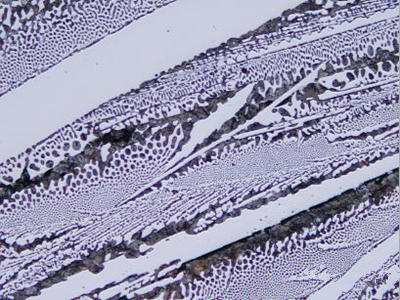

含碳量在4.3-6.67%的液态铁碳合金在降温到共晶温度之前，渗碳体逐渐析出，被称为一次渗碳体。到了1147℃时，剩余的液态合金会发生共晶转变反应转变成莱氏体，此时的合金组成是莱氏体和一次渗碳体的混合物。随后一直保持这一组成727℃，至室温后即为低温莱氏体和一次渗碳体的混合物，是过共晶白口铁的主要成分。结构上是低温莱氏体分布在粗树枝状的白色一次渗碳体之间。
纯莱氏体中含有的渗碳体较多，故性能与渗碳体相近，即极为硬脆。
如想了解或关注更多金相学相关信息可咨询我公司客服或直接登录我们的官方网站查看更多你所需要了解的知识：http://www.honc17.com
劲爆优惠，触手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
