honc17
honc17
屈氏体名词：过冷奥氏体冷却到350~ 500℃左右形成的片间距约为300~800nm的珠光体。
英文名称：troostite
多数文献称之为 托氏体。
屈氏体，是一种最细的珠光体组织，是铁素体与渗碳体的极弥散的混合物，又称极细珠光体。是一种最细的珠光体类型组织，其组织比索氏体组织还细。钢经淬火后在300~450℃回火所得到的屈氏体称为回火屈氏体。由于屈氏体的组织比索氏体更细，因而它比索氏体具有更高的硬度(HB为400～500)，其抗拉强度为1370～1670MPa，延伸率为5～10%。
屈氏体，是一种不稳定的组织，在铁碳合金状态图上找不到它。屈氏体与索氏体一样可以由奥氏体等温转变获得，是奥氏体在550—600℃等温分解的产物。 片层间距平均小于0.1μm，即使在高倍光学显微镜下也无法分辨出片层，只有在电子显微镜下才能分辨出层片，与珠光体、索氏体只有粗细之分，并无本之分。

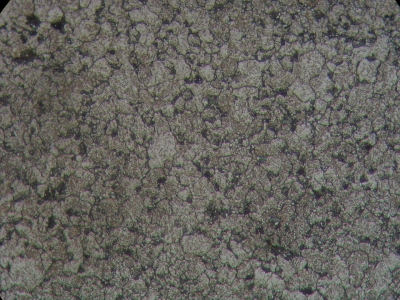

在一般光学显微镜下，只能看到如墨菊装的黑色形态。当其少量析出时，沿晶界分布，呈黑色网状；当其大量析出时，成大块黑状。
将低碳和中碳钢在油中冷却能获得屈氏体。淬火后的钢加热到300～500℃回火能得到回火屈氏体。回火屈氏体的力学性能比奥氏体直接分解得到的屈氏体的力学性能更好。
如想了解或关注更多金相学相关信息可咨询我公司客服或直接登录我们的官方网站查看更多你所需要了解的知识：http://www.honc17.com
劲爆优惠，触手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
