【技术交流】-【金相】金相学基础--魏氏体


魏氏体组织(widmanstatten structure)

魏氏体定义：先共析相沿过饱和母相的特定晶面析出，在母相中呈片状或针状特征分布的组织。

焊接热影响区中的过热区，由于奥氏体晶粒长得非常粗大，这种粗大的奥氏体在较快的冷却速度下会形成一种特殊的过热组织，其组织特征为在一个粗大的奥氏体晶粒内会形成许多平行的铁素体(渗碳体)针片，在铁素体针片之间的剩余奥氏体最后转变为珠光体，这种过热组织称为铁素体(渗碳体)魏氏组织。

简单说来，就是在奥氏体晶粒较粗大，冷却速度适宜时，钢中的先共析相以针片状形态与片状珠光体混合存在的复相组织。

魏氏组织不仅晶粒粗大，而且由于大量铁素体针片形成的脆弱面，使金属的韧性急剧下降，这是不易淬火钢焊接接头变脆的一个主要原因。

理论产生

片状的共格沉淀相通常是在基体的一定晶面析出（叫沉淀的惯析面），以维持共格，因为在晶体内晶面成几组方向不同地平行排列，所以沉淀相也就是几组平行排列，成为魏氏组织。

过热的中碳钢或低碳钢在较快的冷却速度下容易产生魏氏组织。

特点

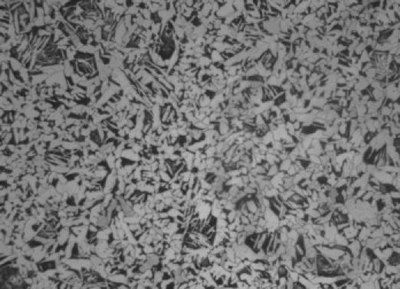

在亚共析钢中常见的魏氏组织呈羽毛状，有呈等边三角形的，有铁素体相互垂直的，也有混合型的魏氏组织。

特点影响

过共析钢，在一定冷却条件下，渗碳体沿奥氏体一定晶面析出，也能形成魏氏组织。魏氏组织的存在如果伴随晶粒粗大，则使钢的力学性能下降，尤以冲击性能下降为甚。

一、什么是魏氏体组织?

含碳低于0.6%的碳钢或低合金钢，在奥氏体晶粒较粗和冷速适中的条件下，先共析铁素体呈片状或粗大羽毛状，与原奥氏体有一定位向关系，这种组织称为魏氏体组织。

二、亚共析锻钢中魏氏体组织产生的原因

1、亚共析锻钢在远高于A3温度长时间加热会导致实际晶粒度的粗大，在过热钢中经常发现按切变机制形成的铁素体，在高温碳扩散转移条件下，发生铁素体--魏氏体组织实际晶粒度的剧烈粗化，从而形成严重的魏氏体组织。

2、魏氏体组织的形成有时与加热温度关系不大，而取决于奥氏体化后的冷却速度。因此，在低合金钢的锻造过程中，即使始锻、终锻温度合适，如锻后冷却不规范，也有可能形成魏氏体组织。

3、低合金钢的锻造加热一般在氧化性气氛中进行，如发生过烧现象，也形成严重的魏氏体组织，过烧组织在随后的热处理过程中是无法修复的。

三、魏氏体组织铁素体对钢件性能的影响

关于魏氏体组织铁素体的作用众说不一。多数认为魏氏体组织铁素体降低亚共析钢的塑韧性，尤其降低钢的冲击韧度，但也有许多相反的试验结果和观点，即只要保证钢的奥氏体晶粒度与其它条件相同，魏氏体组织不仅不降低而且能够改善钢的冲击韧度和塑性。

四、魏氏体组织的遗传性及消除方法

魏氏体组织的钢件重新奥氏化时，以慢速加热到常规的淬火温度，甚至再低一些，其奥氏体晶粒仍然是粗大的，这种现象称为组织遗传性。要消除魏氏体组织的遗传性，可采用中间退火或多次高温回火处理。

五、关于魏氏体组织的争论

关于魏氏体组织的形成机理、形成动力学、组织性能、组织遗传、消除方法，在学界一直存在较多的争论，因而学术文献较少涉及。多数认为魏氏体组织对机械性能是有害的，但对不同的材料、不同的处理方法、不同的晶粒度，不可一概而论，而应通过反复做机械性能实验来判断其性能优劣。

如想了解或关注更多金相学相关信息可咨询我公司客服或直接登录我们的官方网站查看更多你所需要了解的知识：http://www.honc17.com

弘测
