HONC-自准直仪-测量导轨直线性的方法

用户最好能做一个调整基座，移动垫铁的长度以200mm为宜， HCZZY-20、HCZZY--30、HCZZY--50每次移动距离为200mm，这时每小格读数为0.0005mm；HC1401、HC1401A、HC1401B每次移动距离为200mm，这时每小格读数为0.001mm；这样计算起来方便。

（图一）

1.调整基座	2.自准直仪（平直仪）	3.反射镜
4.移动垫铁	5.导轨

将反射镜移至被测导轨靠近仪器主体的一端，调整基座，使仪器目镜内十字像出现在视场中心位置，然后拧动手轮，使刻线瞄准十字像。

再移动反射镜移至导轨的另一端成像，直至在导轨二端都能看到完整的成像即可。将仪器和反射镜固定，以免在测量中因轻微变动导致测量误差。

一、作图法

例：设一导轨全场为2米，用200mm垫铁，各位置依次读数值如下。

1） 0，2.5，3，5.5，7.8，10.5，11，10.8，13，15.5

2）作图取坐标轴0X为1:20，0Y为偏差值设取1000:1

则 P1=0 P2=2.5（应以P1点为起点） P3=3（应以P2为起点）依次置P10连接

3）连接一条以0位原点至P10的标准轴线，从中可知平行Y轴P5处导轨的最大偏差值（通过图表可知偏差值为21.2μ）（见图二）

（图二）

二、计算法

1、求算术平均值（将各个读数相加，除以位置个数，求得算术平均值）

2、求减后读数值（各个读数值减去算术平均值，求得减后读数）

3、求各点位置误差值（第一位置误差等于第一位置的减后读数。将第一位置的误差加上第二位置的减后读数，得第二位置的误差。再将第二位置的误差加上第三位置的减后读数，得第三位置的误差。依次加到最后一个位置，得到每个位置的误差值。）

例：设导轨全场为2米，用200mm垫铁，各位置依次读数如下。

1） 0，2.5，3，5.5，7.8，10.5，11，10.8，13，15.5

2）求算术平均值：（0+2.5+3+5.5+7.8+10.5+11+10.8+13+15.5）÷10=7.98≈8

3）求减后读数值：-8，-5.5，-5，-2.5，-0.2，+2.5，+3，+2.8，+5，+7.5

4）求各点位置误差：-8，-13.5，-18.5，-21，-21.2，-18.7，-15.7，-12.9，-7.9，-0.4

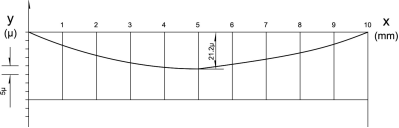

从上面的数值可以看出，-21.2μ为导轨的最大偏差，位置在第五档处。为了实观起来，可以将格位置的误差做成图形。（见图三）

?（图三）
